DEKraft раннего поколения — совместимость аппаратов ВА-101 и сигнального контакта СК-103 18030DEK

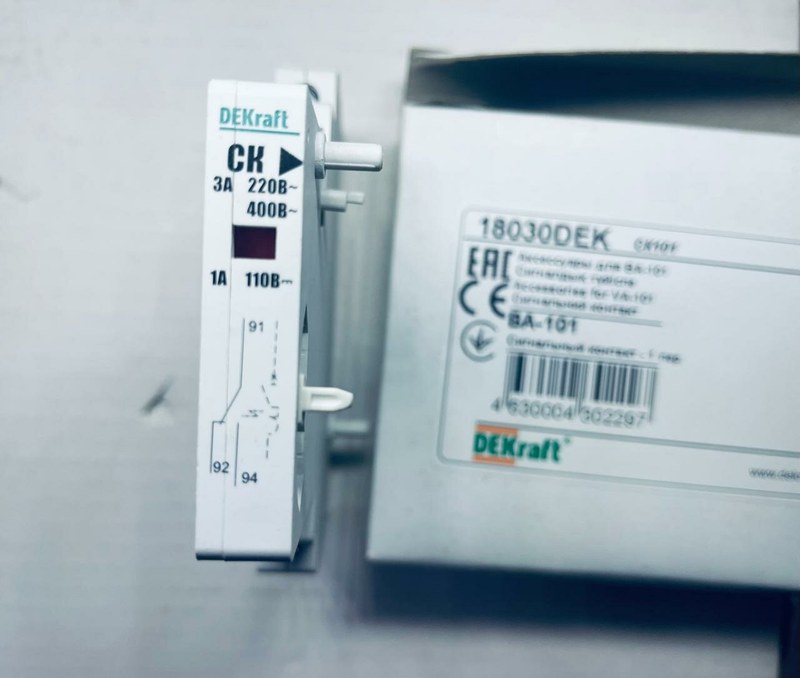

Термин «DEKraft OLD» не является универсальным заводским артикулом. Обычно он используется для обозначения старого поколения определенного оборудования и не позволяет однозначно установить номинальный ток, количество полюсов или конструкцию механизма. В качестве конкретного примера рассматривается сигнальный контакт DEKraft СК-103, артикул 18030DEK. Согласно архивной номенклатуре, он предназначен для совместимого использования с автоматическими выключателями ВА-101 старого поколения и ВА-103.
Технические характеристики
Основные идентификационные параметры рассматриваемого аксессуара:
- производитель — DEKraft,
- категория — дополнительный сигнальный контакт,
- серия — СК-103,
- модель — СК103,
- артикул — 18030DEK,
- написание артикула — 18030ДЕК,
- дополнительная совместимость — ВА-103 соответствующего исполнения,
- основная функция — сигнализация состояния отключения,
- принцип взаимодействия — механическая связь с выключателем,
- характер передаваемой информации — дискретный,
- тип подключения — к вспомогательной управляющей цепи,
- назначение — отображение состояния защитного аппарата,
- электрические параметры контактов — определяются паспортом аксессуара.
Особенности конструкции
Сигнальный контакт представляет собой дополнительный электротехнический модуль, устанавливаемый совместно с предусмотренным автоматическим выключателем. Основная задача такого устройства заключается не в коммутации силовой нагрузки, а в передаче информации о состоянии основного аппарата во внешнюю систему контроля. Когда выключатель переходит в предусмотренное состояние отключения, его механический механизм воздействует на дополнительный контактный модуль. В результате состояние вспомогательной электрической цепи изменяется. Такой сигнал может использоваться для включения лампы, передачи информации контроллеру или формирования сообщения диспетчерской системе. Необходимо различать сигнальный контакт аварийного отключения и обычный вспомогательный контакт положения. Вспомогательный контакт может отображать состояние главных контактов выключателя, тогда как сигнальный контакт аварийного состояния предназначен для соответствующей индикации срабатывания защитного механизма. Конкретная логика зависит от конструкции аксессуара и его штатного механического сопряжения с выключателем.
Области применения
Сигнальные контакты и аппаратура старого поколения используются в системах:
- существующие распределительные шкафы,

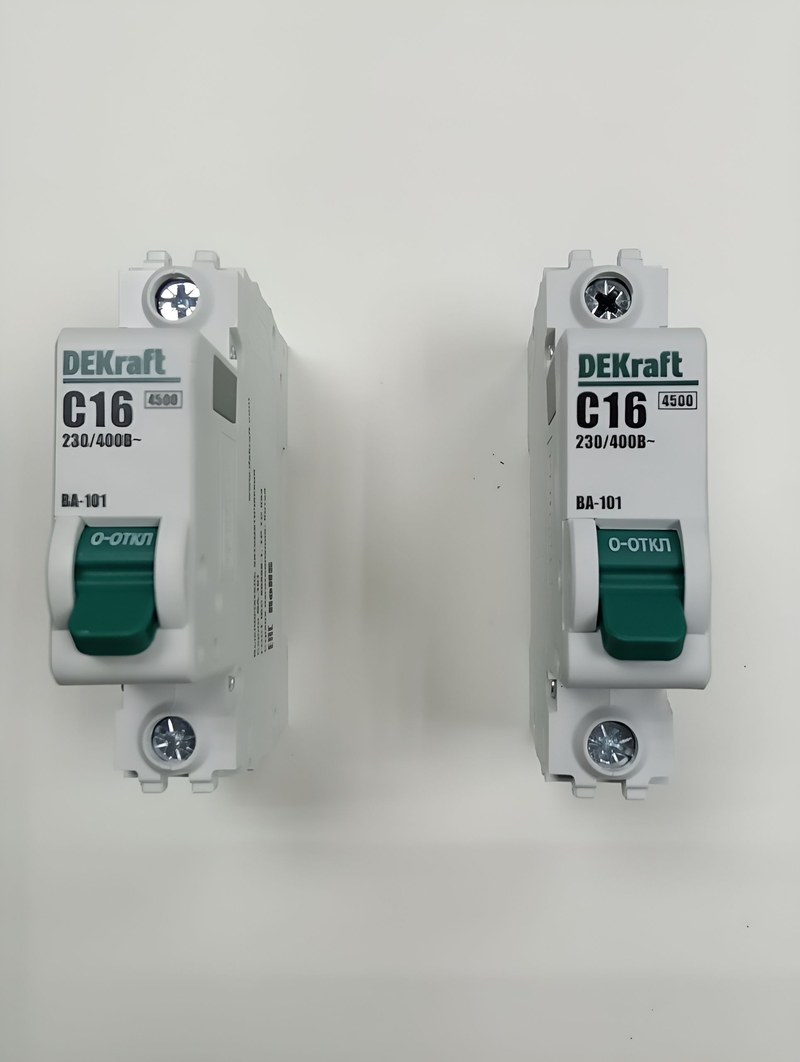

- электрощиты с автоматами ВА-101,
- системы сигнализации аварийного отключения,
- производственные электрические установки,
- диспетчеризация состояния выключателей,
- локальные панели индикации,
- релейные схемы контроля,
- промышленные системы мониторинга электропитания,
- модернизация электротехнических сборок,
- эксплуатация ранее установленных аппаратов DEKraft.
Компания «Олниса» осуществляет поставки электротехнических компонентов DEKraft, включая дополнительные аксессуары и доступные изделия прежних поколений оборудования. Поставляемая продукция предназначена для промышленных электрических систем и распределительных устройств.
Преимущества
Основные достоинства применения соответствующих аксессуаров:
- возможность электрической сигнализации состояния выключателя,
- использование в ранее установленных электрических шкафах,
- дискретное подключение к контроллерам,
- отсутствие необходимости в отдельном датчике положения,
- совместимость с предусмотренными поколениями аппаратов,
- возможность организации аварийной индикации,
- использование существующего механического механизма выключателя,
- компактное расширение функциональности распределительной аппаратуры.
Таким образом, обозначение DEKraft OLD требует уточнения конкретного поколения оборудования. Для аппаратов ВА-101 старого поколения одним из документированных аксессуаров является сигнальный контакт СК-103 с артикулом 18030DEK. Компания «Олниса» поставляет электротехнические компоненты DEKraft, включая совместимые аксессуары и промышленную коммутационную аппаратуру для предприятий России.
