PID-регулятор EMKO ESM-4420 — универсальный контроллер температуры с автоматической настройкой

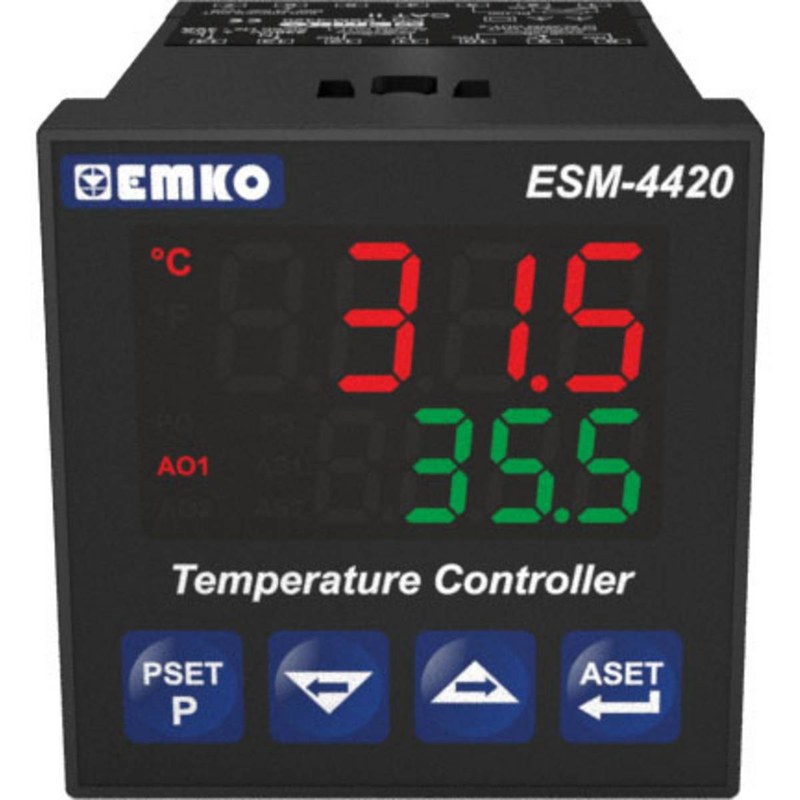

EMKO ESM-4420 — цифровой регулятор температуры с универсальным входом для термопар и термосопротивлений. Устройство предназначено для автоматического поддержания температуры в промышленных технологических установках. Регулятор имеет компактный формат панели 48 × 48 мм и два четырехразрядных индикатора, отображающих измеренное значение и заданную уставку.
Технические характеристики
Основные параметры EMKO ESM-4420 представлены ниже:
- производитель — EMKO Elektronik,
- полная модель — ESM-4420,
- категория — цифровой PID-регулятор температуры,
- формат панели — 1/16 DIN,
- габарит лицевой части — 48 × 48 мм,

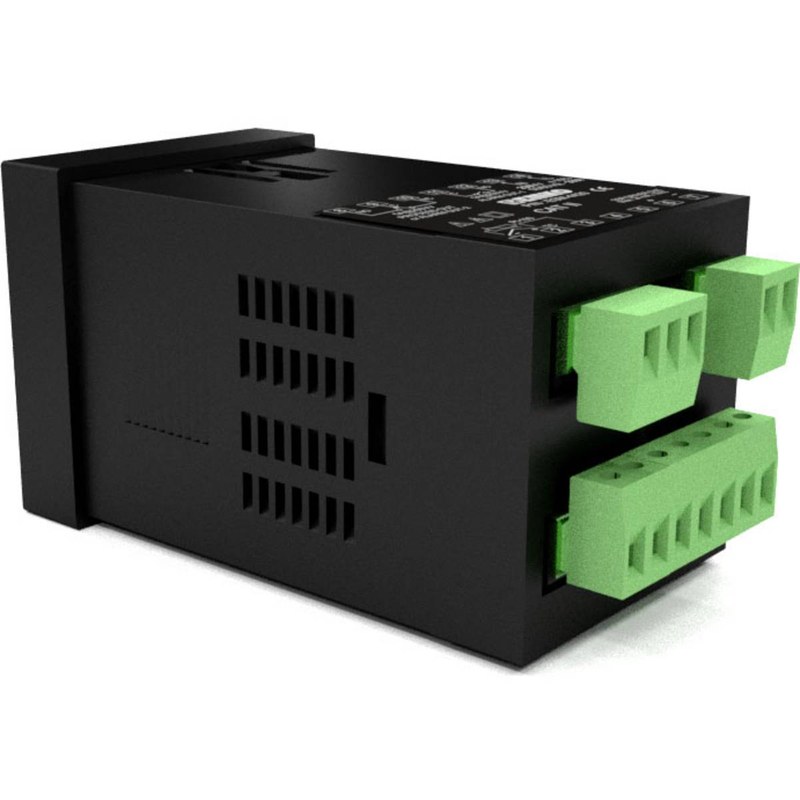

- монтажная глубина — около 95 мм,
- индикатор технологической величины — PV, 4 разряда,
- индикатор установленной величины — SV, 4 разряда,
- вход термосопротивления Pt100 — от −200 до +650 °C,
- точность температурного входа — ±0,25% полной шкалы,
- основной релейный выход — 5 А при 250 В AC,
- аварийный релейный выход — 5 А при 250 В AC,
- выход SSR — 12 В DC, до 20 мА в соответствующей конфигурации,
- поддерживаемые алгоритмы — ON/OFF, P, PI, PD, PID,
- автоматическая настройка — Auto-Tune,
- самонастройка — Self-Tune,
- режимы технологического воздействия — Heating и Cooling,
- температура хранения — от −40 до +85 °C.
Особенности конструкции
В основе регулятора находится микропроцессорный блок, который принимает сигналы датчика, рассчитывает отклонение температуры и управляет выходными устройствами. При работе с термопарой измеряется электрическое напряжение, создаваемое термоэлектрическим эффектом. Поскольку значение сигнала зависит от разности температур измерительного и опорного соединений, электронная система выполняет предусмотренную компенсацию. При подключении Pt100 используется зависимость электрического сопротивления платинового чувствительного элемента от температуры. Контроллер преобразует входной сигнал в цифровое значение PV и отображает его на верхнем индикаторе. Нижний индикатор показывает установленную температуру SV. Алгоритм ON/OFF использует переключение между двумя состояниями выходного устройства. При достижении порога контроллер включает либо отключает нагреватель. Для объектов с небольшой тепловой инерцией такой режим может быть достаточным. Однако в промышленных печах и массивных нагревательных системах двухпозиционное управление способно вызывать выраженные температурные колебания. PID-регулятор рассчитывает управляющее воздействие с учетом текущей ошибки, ее накопления во времени и скорости изменения. Пропорциональная составляющая реагирует на величину отклонения. Интегральная корректирует длительно сохраняющуюся ошибку. Дифференциальная учитывает тенденцию изменения температуры. При правильной настройке сочетание этих составляющих позволяет сократить перерегулирование и повысить стабильность температурного режима.
Области применения
Регулятор используется в следующих производственных процессах:
- управление нагревателями промышленных печей,
- экструзия полимеров,
- литье пластмасс под давлением,
- термоформование материалов,
- технологические сушильные камеры,
- упаковочное оборудование,
- нагревательные прессы,
- химические реакторы с контролем температуры,
- термостатические промышленные ванны,
- локальные системы автоматического нагрева.
Компания «Олниса» осуществляет поставки температурных контроллеров EMKO, включая ESM-4420. Оборудование поставляется для промышленных систем регулирования, измерения и автоматизации технологических процессов.
Преимущества
Основные достоинства модели:
- универсальный вход для различных термодатчиков,
- высокая точность температурного измерения,
- поддержка полноценного PID-алгоритма,
- функции Auto-Tune и Self-Tune,
- раздельное отображение температуры и уставки,
- наличие выходной аварийной сигнализации,
- поддержка внешнего твердотельного реле,
- возможность работы на нагрев или охлаждение,
- компактные установочные размеры,
- защита передней панели от пыли и влаги.
Таким образом, EMKO ESM-4420 — универсальный цифровой регулятор температуры для автоматизированных тепловых процессов. Прибор сочетает измерение по термопаре или Pt100, PID-алгоритм и возможности настройки параметров управления. Компания «Олниса» поставляет контроллеры EMKO и промышленную измерительную аппаратуру для предприятий России.
