Дифференциальный автомат DEKraft C16 30 мА — комплексная защита однофазной электрической сети

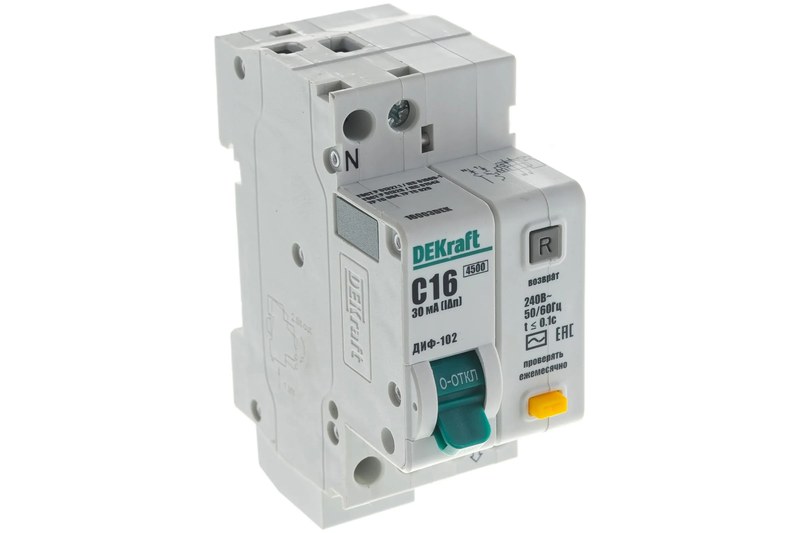

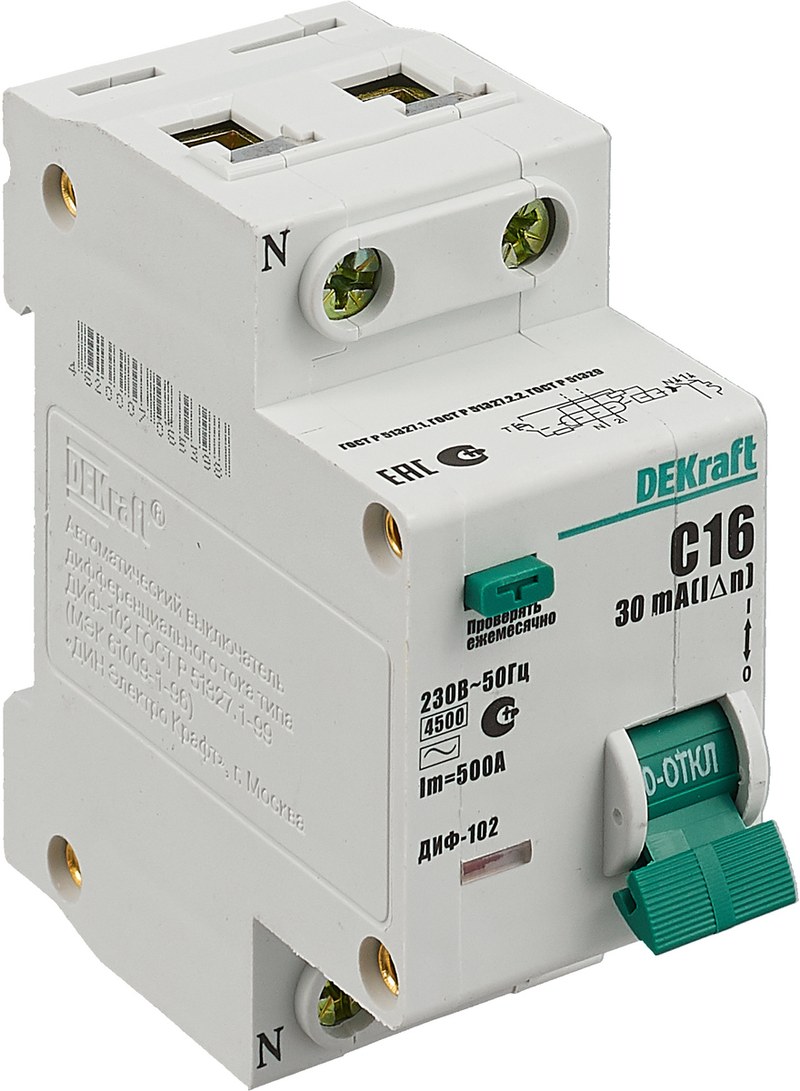

Дифференциальный автомат DEKraft с характеристикой C, номинальным током 16 А и чувствительностью 30 мА предназначен для защиты электрической цепи от перегрузок, коротких замыканий и определенных видов токов утечки. Такая аппаратура объединяет два функциональных механизма: автоматический выключатель с термомагнитным расцепителем и устройство дифференциального контроля. В качестве конкретного примера рассматривается DEKraft ДИФ-102, артикул 16003DEK, с конфигурацией 1P+N, характеристикой C, номиналом 16 А, дифференциальным током 30 мА и отключающей способностью 4,5 кА. В других сериях DEKraft имеются близкие по назначению исполнения, поэтому их характеристики необходимо отличать от рассматриваемой модели.
Технические характеристики
Основные параметры выбранного исполнения:
- производитель — DEKraft,
- серия — ДИФ-102,
- артикул — 16003DEK,
- категория — автоматический выключатель дифференциального тока,
- номинальный рабочий ток — 16 А,
- характеристика расцепления — C,
- конфигурация полюсов — 1P+N,
- номинальный отключающий дифференциальный ток — 30 мА,
- тип обнаруживаемого остаточного тока — AC,
- номинальное напряжение сети — 230 В AC,
- номинальная частота — 50 Гц,
- отключающая способность — 4,5 кА,
- область мгновенного расцепления C — 5–10 In,
- расчетная область электромагнитного срабатывания — 80–160 А,
- принцип защиты от перегрузки — тепловой,
- принцип отключения короткого замыкания — электромагнитный,
- принцип дифференциального контроля — измерение небаланса токов,
- монтаж — DIN-рейка 35 мм.
Особенности конструкции
Внутри корпуса размещаются главная контактная система, биметаллический расцепитель, электромагнитная катушка, дифференциальный трансформатор и механизм отключения. При нормальном режиме рабочий ток проходит к нагрузке через фазный проводник и возвращается через нейтраль. Магнитные потоки, создаваемые этими токами в измерительном трансформаторе, компенсируют друг друга. Когда часть тока начинает проходить через непредусмотренный путь, например вследствие повреждения изоляции, возникает дифференциальный небаланс. Если величина остаточного тока достигает установленного уровня срабатывания, защитный механизм инициирует размыкание контактов. Номинальная чувствительность 30 мА используется для дополнительной защиты от поражения электрическим током. Однако эффективность защитной системы определяется также схемой заземления, сопротивлением петли повреждения и состоянием электроустановки. При длительной перегрузке работает тепловой расцепитель. Проходящий ток нагревает биметаллическую пластину, которая постепенно деформируется и освобождает механизм отключения. При коротком замыкании электромагнитный расцепитель реагирует значительно быстрее. Создаваемое им усилие вызывает разделение силовых контактов. Характеристика C предназначена для электрических цепей с умеренными пусковыми токами. Однако наличие такой характеристики не означает, что автомат пригоден для любой индуктивной нагрузки.
Области применения
Дифавтомат DEKraft C16 30 мА используется для защиты:
- однофазные розеточные линии,
- распределительные щиты зданий,
- питание электронного оборудования,
- вспомогательные производственные цепи,
- инженерные системы,
- контроллерные шкафы,
- электрические линии рабочих помещений,
- отдельные маломощные потребители,
- осветительные группы при соответствующем расчете,
- низковольтные сети с дополнительной дифференциальной защитой.
Компания «Олниса» осуществляет поставки дифференциальных автоматических выключателей DEKraft, включая исполнения C16 30 мА. В номенклатуру поставок входят защитные аппараты для низковольтных промышленных и инженерных электрических сетей.
Преимущества
Основные эксплуатационные достоинства:
- объединение защиты от сверхтоков и токов утечки,
- номинальный рабочий ток 16 А,
- дифференциальная чувствительность 30 мА,
- контроль фазного и нейтрального проводников,
- компактная модульная конструкция,
- термомагнитный механизм отключения,
- возможность функциональной проверки,
- применение в типовых распределительных щитах,
- сокращение количества отдельных защитных аппаратов.
Таким образом, DEKraft C16 30 мА — категория дифференциальных автоматов для комплексной защиты электрических цепей. Рассмотренное исполнение ДИФ-102 16003DEK объединяет термомагнитную защиту с контролем остаточного тока типа AC. Компания «Олниса» поставляет дифференциальные автоматы DEKraft и другое оборудование для промышленных и инженерных электроустановок России.
