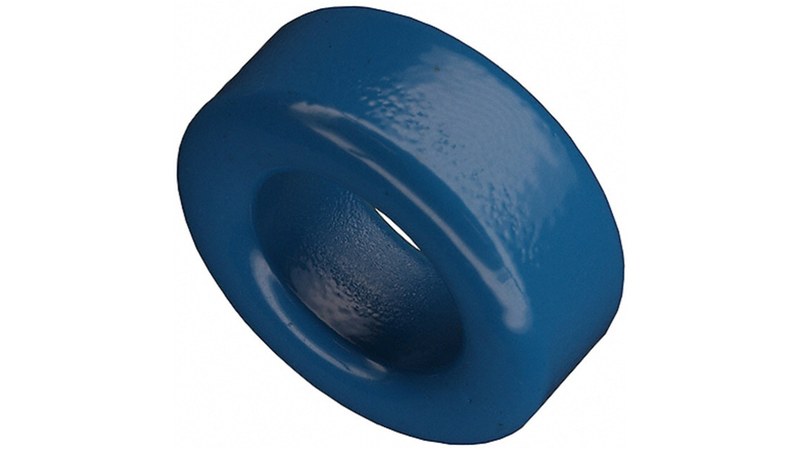

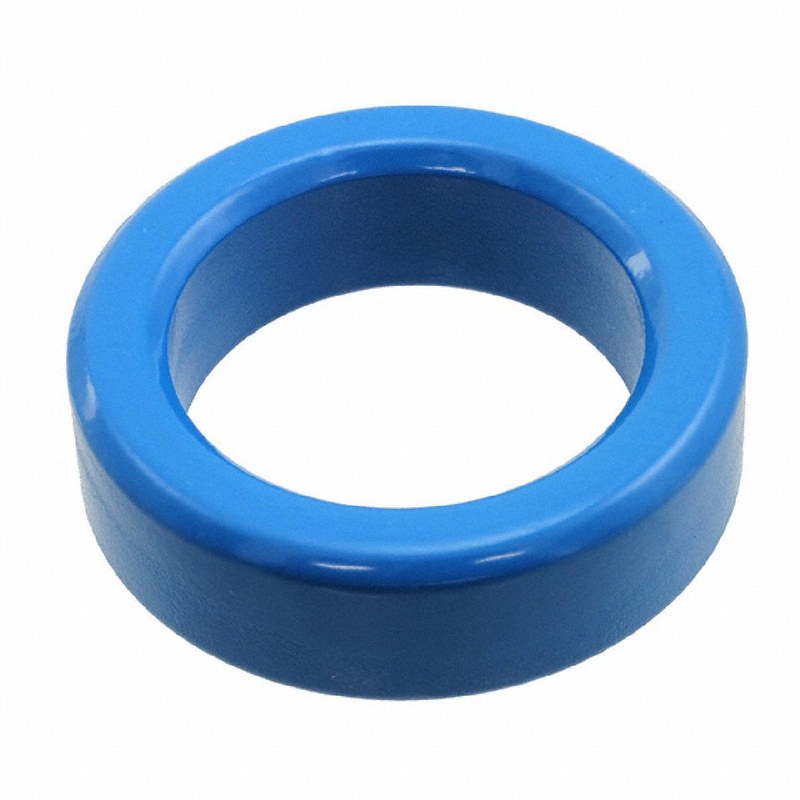

Ферритовые кольца EPCOS B64290 — магнитопроводы для подавления помех и создания индуктивных компонентов
Ферритовые кольца EPCOS — магнитные сердечники тороидальной формы, применяемые в импульсных источниках питания, фильтрах электромагнитных помех, трансформаторах и дросселях. Изделия производятся в номенклатуре TDK Electronics под традиционным брендом EPCOS. Тороидальная геометрия обеспечивает замкнутый магнитный путь, который ограничивает рассеяние магнитного потока за пределы сердечника. Благодаря этому кольцевые ферриты широко применяются в высокочастотных электротехнических устройствах. Серия B64290 включает различные диаметры, высоты и магнитные материалы. Каждая комбинация имеет собственный заводской артикул, определяющий геометрию и свойства сердечника.
Технические характеристики
Основные параметры и подтвержденные артикулы колец EPCOS:
- производитель — EPCOS / TDK Electronics,
- серия — B64290,
- категория — тороидальные ферритовые сердечники,
- основной артикул — B64290L0048X038,
- типоразмер основного изделия — R 34,0 × 20,5 × 12,5 мм,
- материал основного исполнения — T38,
- высота без покрытия — 12,5 мм,
- коэффициент индуктивности AL — 12 700 нГн,
- допуск коэффициента AL — ±30%,
- эффективная длина магнитного пути — 82,06 мм,
- эффективная площадь сечения — 82,6 мм²,
- материал покрытия — эпоксидный,
- дополнительный артикул компактного кольца T38 — B64290L0044X038,
- размер компактного исполнения — 12,5 × 7,5 × 5 мм,
- коэффициент AL компактного исполнения — 5110 нГн,
- допуск AL компактного исполнения — ±30%.
Особенности конструкции
Ферритовый сердечник изготавливается из магнитного керамического материала, свойства которого определяются химическим составом и технологией получения. В состав распространенных мягких ферритов входят оксиды железа и дополнительные компоненты, обеспечивающие необходимые магнитные характеристики. После формирования заготовки материал подвергается соответствующей термической обработке. В результате получается твердый магнитный сердечник с заданной структурой и магнитной проницаемостью. Тороидальная форма образует замкнутый магнитный путь. Когда через проводник, намотанный на сердечник, протекает переменный ток, создаваемое магнитное поле концентрируется преимущественно внутри феррита. Такая геометрия способствует уменьшению внешнего магнитного рассеяния по сравнению с конструкциями с открытым магнитным путем. Величина индуктивности зависит от магнитных свойств материала, геометрии сердечника и числа витков обмотки. Приближенная зависимость описывается формулой L = AL × N², где L — индуктивность, AL — коэффициент индуктивности сердечника, N — число витков. Например, для кольца B64290L0048X038 при десяти витках расчетная начальная индуктивность составляет приблизительно 1,27 мГн. Однако фактическое значение изменяется в зависимости от частоты, температуры, уровня магнитного поля и допуска материала. Начальная магнитная проницаемость T38 около 10 000 характеризует способность материала концентрировать магнитный поток в условиях небольшого возбуждения. Для высокочастотных магнитопроводов важны потери на перемагничивание. Они зависят от материала, рабочей частоты, магнитной индукции и температуры. Поэтому выбор кольца только по геометрическим размерам недопустим. Сердечники одинакового диаметра, изготовленные из разных ферритовых материалов, могут иметь существенно различные характеристики.
Области применения
Ферритовые кольца EPCOS используются в следующих устройствах:
- импульсные источники питания,
- синфазные сетевые дроссели,
- высокочастотные трансформаторы,
- промышленные фильтры электромагнитных помех,
- электронные преобразователи,
- коммуникационное оборудование,
- силовая электроника,
- системы промышленной автоматики,
- измерительные электронные устройства,
- печатные платы с магнитными компонентами.
Компания «Олниса» осуществляет поставки ферритовых сердечников EPCOS / TDK Electronics, включая изделия серии B64290. В номенклатуру поставок входят магнитные компоненты для промышленной электроники, фильтров и силовых преобразовательных устройств.
Преимущества
Основные достоинства ферритовых колец:
- замкнутый магнитный путь,
- сравнительно небольшое внешнее магнитное рассеяние,
- несколько вариантов магнитных материалов,
- различные типоразмеры,
- возможность изготовления дросселей и трансформаторов,
- применимость для фильтрации электромагнитных помех,
- высокая магнитная проницаемость определенных материалов,
- совместимость с различными способами намотки,
- наличие защитного покрытия у соответствующих исполнений,
- идентификация характеристик по полному заводскому артикулу.
Таким образом, ферритовые кольца EPCOS B64290 — магнитопроводы для электронных устройств, предназначенные для формирования индуктивности и управления высокочастотными магнитными процессами.
