Автоматический выключатель DEKraft 22756DEK — надежная защита силовых электрических цепей

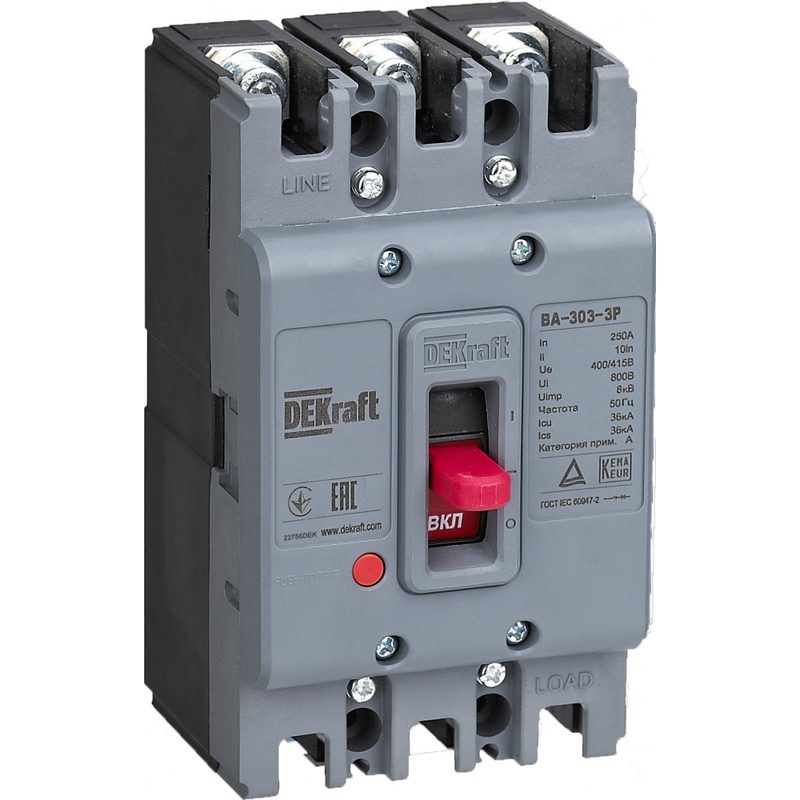

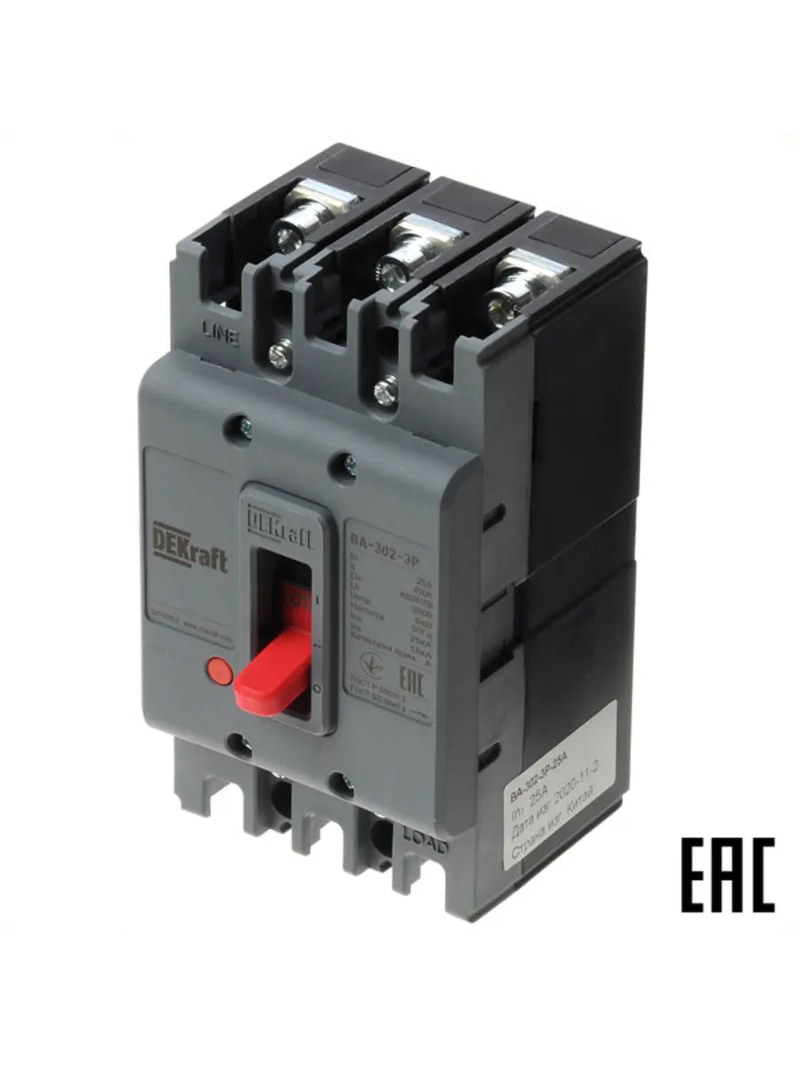

Автоматический выключатель DEKraft ВА-303 с артикулом 22756DEK относится к аппаратам защиты низковольтных распределительных сетей. Его задача — проводить рабочий ток, обеспечивать оперативное включение и отключение силовой цепи, а также автоматически размыкать ее при перегрузке или коротком замыкании. Трехполюсное исполнение рассчитано на трехфазные цепи переменного тока; литой изоляционный корпус объединяет токоведущие узлы, контактную систему и механизм расцепления в едином конструктивном блоке.
Технические параметры
ВА-303 3P 250 А коммутирует и защищает силовые распределительные цепи переменного тока. Его устанавливают в главных и вводно-распределительных щитах, шкафах управления, секциях питания оборудования. В зависимости от схемы аппарат служит вводным, секционным или отходящим выключателем. К основным данным изделия относятся:
- Артикул изготовителя — 22756DEK, модель — ВА-303-3P-0250A,
- число защищаемых полюсов — 3,
- номинальный ток расцепителя — 250 А,
- род тока — переменный, номинальная частота — 50 Гц,
- номинальное рабочее напряжение — 400/415 В,
- предельная отключающая способность Icu — 36 кА,
- рабочая отключающая способность Ics — 36 кА,
- номинальное напряжение изоляции для типоразмера ВА-303 — 800 В,
- номинальное импульсное выдерживаемое напряжение — 8 кВ,
- степень защиты корпуса — IP 20, для зажимов — IP00,
- климатическое исполнение — УХЛ-4.
Ток короткого замыкания в точке установки определяют расчетом с учетом параметров источника, трансформатора, кабелей и шин. Полученное значение не должно превышать отключающую способность аппарата.
Принцип действия защиты
Серия ВА-300 оснащена нерегулируемым термомагнитным расцепителем. Тепловой элемент реагирует на продолжительную перегрузку: нагрев освобождает защелку, привод размыкает контакты. Время срабатывания уменьшается с ростом тока. Времятоковую характеристику сопоставляют с нагрузкой и сечением проводника, чтобы кратковременные допустимые токи не вызывали ложного отключения. При коротком замыкании магнитный элемент создает усилие, быстро освобождающее механизм отключения. Возникающая при размыкании дуга гасится дугогасительным узлом. Полюса связаны общим механизмом и отключаются согласованно. Аппарат не выявляет ток утечки и не заменяет дифференциальную защиту. Уставки фиксированы, поэтому версию на 250 А выбирают по расчету линии и характеристикам нагрузки. Проверяют прохождение пусковых токов без потери защиты кабеля. Для двигательных цепей предусматривают специализированное исполнение ВА-300М либо проектное решение с отдельными аппаратами.
Конструкция и коммутационные характеристики
Литой корпус удерживает контактную систему и механизм. Ручной привод выполняет коммутацию, механизм свободного расцепления обеспечивает отключение при срабатывании защиты независимо от положения рукоятки. Для дистанционной сигнализации состояния требуются дополнительные устройства. Габариты трехполюсного аппарата — 165 × 107 × 112,5 мм. При компоновке щита предусматривают место для проводников, отвода тепла, обслуживания и безопасные зазоры согласно проекту. Температура внутри оболочки влияет на токовую нагрузку и работу теплового расцепителя. Болтовые зажимы М8 затягивают моментом 9,5–10,5 Н·м. Для серии указан диапазон сечений проводника 35–120 мм2; фактическое сечение выбирают по допустимому току и исполнению клеммы. Поверхности очищают, проводник подготавливают под зажим. Недостаточная затяжка вызывает нагрев, чрезмерная повреждает резьбу или контакт. Для шин и нескольких кабелей применяют штатные соединительные компоненты.
Монтаж и включение в систему
Выключатель стационарно устанавливают на монтажную панель. При проектной проверке выполняют следующие действия:
- согласуют расчетный ток нагрузки с номиналом 250 А,
- проверяют допустимый ток кабеля и ток короткого замыкания относительно 36 кА,
- согласуют времятоковые характеристики для обеспечения селективности,
- проверяют габариты, зазоры и трассы подключения,
- контролируют момент затяжки клемм,
- проверяют механическую работу и маркировку цепей.
Питание обычно подключают к верхним клеммам LINE, нагрузку — к нижним LOAD. Перед монтажом снимают напряжение и проверяют его отсутствие. Схему подключения выбирают по проекту и указаниям изготовителя. Клеммы не должны испытывать механическую нагрузку; токоведущие части закрывают от прикосновения. Межфазные перегородки снижают риск перекрытия между полюсами. Перед вводом проверяют маркировку, крепеж, оконцевание проводников, чистоту корпуса и ход рукоятки. Обслуживание проводят после отключения питания и проверки безопасного состояния цепи. При периодическом осмотре оценивают корпус, клеммы, следы перегрева и работу механизма. Поврежденный или нестабильно срабатывающий аппарат выводят из эксплуатации. Серия рассчитана на рабочую температуру от −40 до +60 C; при проектировании учитывают нагрев внутри щита. Аппарат применяют в низковольтных установках с учетом требований ГОСТ IEC 60947-2 и эксплуатационной документации. Ее сверяют с проектом.
Таким образом, DEKraft 22756DEK — трехполюсный силовой выключатель ВА-303 с номинальным током 250 А для распределительных цепей переменного тока 400/415 В, 50 Гц. Его литой корпус, нерегулируемый термомагнитный расцепитель и отключающая способность 36 кА определяют сферу применения в низковольтных щитах при корректном расчете защит, проводников и токов короткого замыкания. Надежность работы зависит от соблюдения монтажных требований, контактных моментов затяжки, температурных условий и периодического технического контроля. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические аппараты для распределительных систем.
