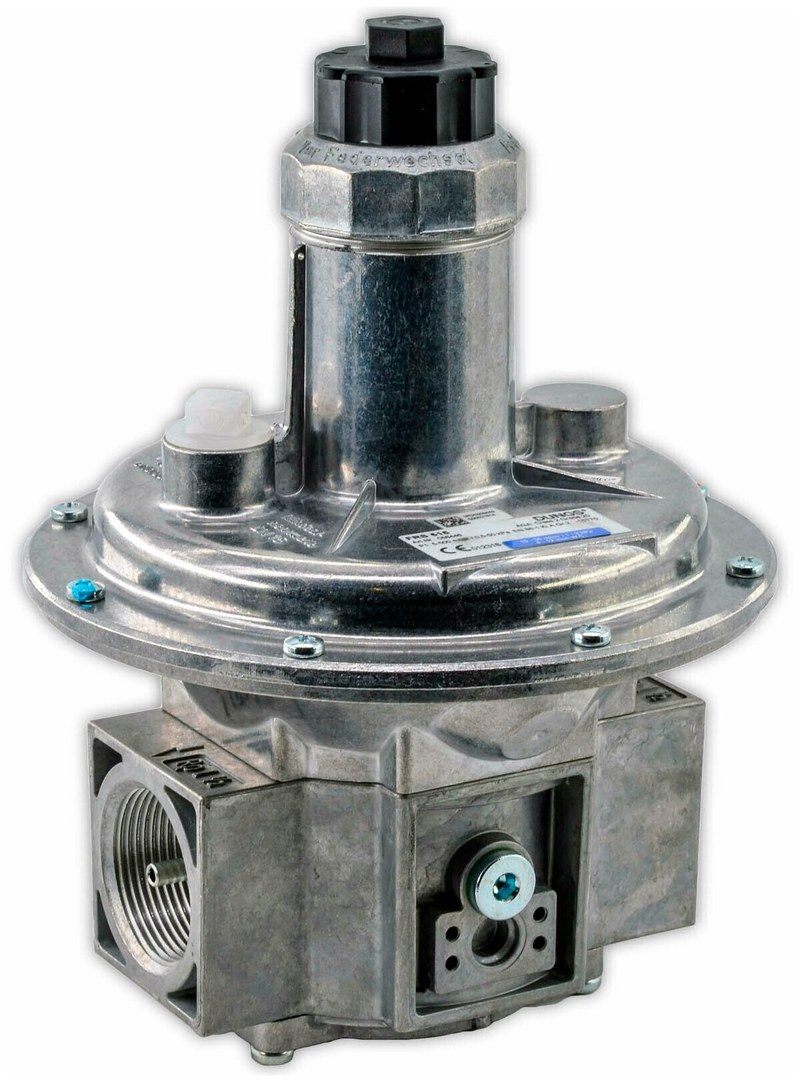

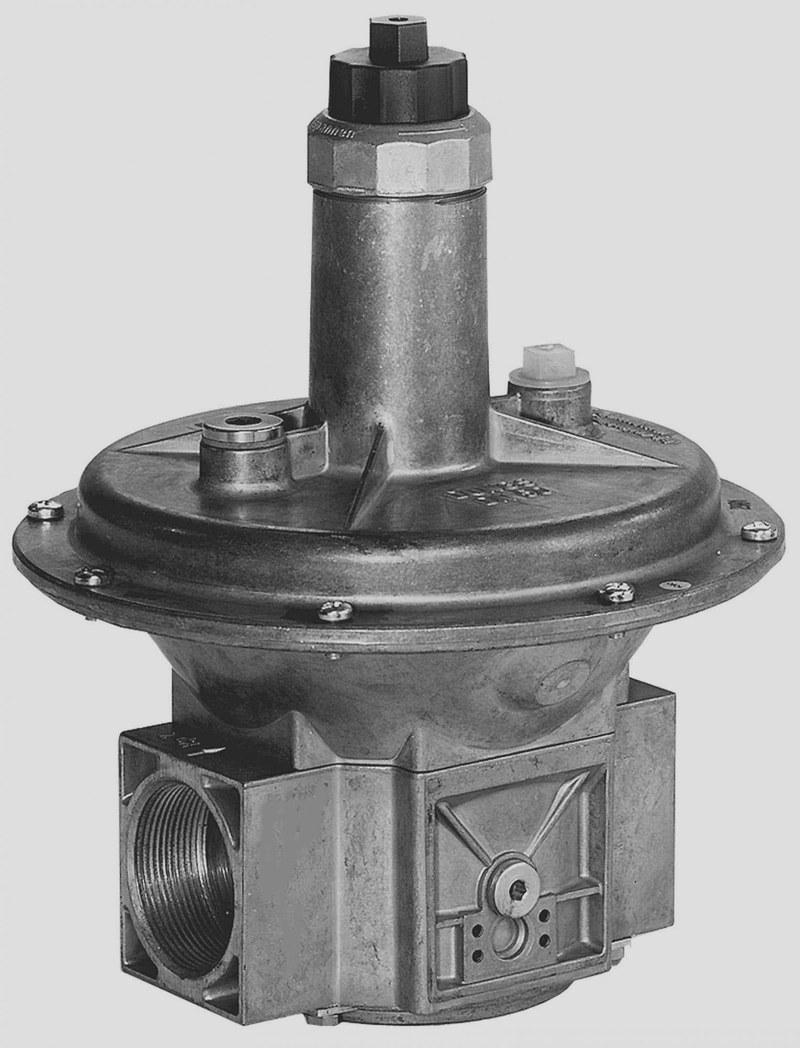

Регулятор давления газа DUNGS FRS 520 — стабилизация давления топлива в промышленных газовых установках

DUNGS FRS 520 — механический регулятор давления газа, предназначенный для поддержания установленного выходного давления при изменениях давления на входе и расхода газообразного топлива. Оборудование применяется в газовых горелках, котельных установках, технологических печах и других системах промышленного теплоснабжения. Регулятор относится к серии FRS, использующей мембранно-пружинный принцип управления. Работа механизма основана на сравнении усилия, создаваемого давлением газа, с усилием регулируемой пружины. Благодаря этому изменение давления перед регулятором не приводит к пропорциональному изменению давления на его выходе. Модель FRS 520 имеет присоединение Rp 2", максимальное рабочее давление 500 мбар и заводскую пружину, рассчитанную на выходное давление 10–30 мбар. Для изменения диапазона регулирования могут использоваться соответствующие пружины, предусмотренные конструкцией.

Технические характеристики

Основные параметры DUNGS FRS 520 представлены ниже:

• производитель — DUNGS,
• серия — FRS,
• модель — FRS 520,
• артикул — 058628,
• категория — регулятор давления газа,
• тип регулирования — механический,
• принцип чувствительного элемента — мембранно-пружинный,
• размер присоединения — Rp 2",
• тип резьбы — внутренняя трубная,
• максимальное рабочее давление — 500 мбар,
• эквивалентное максимальное давление — 50 кПа,
• диапазон выходного давления с соответствующими пружинами — 2,5–200 мбар,
• диапазон заводской синей пружины — 10–30 мбар,
• материал корпуса — алюминиевый сплав и стальные элементы,
• материал мембраны и уплотнений — бутадиен-нитрильный каучук,
• температура окружающей среды — от −15 до +70 °C,
• монтажное положение — горизонтальное или вертикальное в предусмотренных вариантах,
• принцип поддержания давления — механическая отрицательная обратная связь,
• управляющее электрическое питание — не требуется,
• основное назначение — стабилизация давления перед газопотребляющим оборудованием.

Особенности конструкции

Регулятор содержит металлический корпус, регулирующий затвор, седло, эластичную мембрану, пружинный механизм и внутренние каналы передачи давления. Эти элементы образуют автономную систему регулирования без необходимости использования внешнего электронного контроллера. Газ поступает во входную полость и проходит через проходное сечение, образованное седлом и подвижным регулирующим элементом. Затем поток направляется к выходному присоединению. Давление за регулятором воздействует на мембрану. С другой стороны, на нее действует усилие установленной пружины. Когда выходное давление соответствует заданному значению, механическая система находится в состоянии равновесия. Если потребление газа увеличивается, выходное давление стремится снизиться. Возникает нарушение равновесия сил, и мембранный механизм перемещает регулирующий элемент, увеличивая проходное сечение. Через регулятор начинает проходить больший объем газа. Это способствует восстановлению давления до уровня, соответствующего настройке. При уменьшении потребления происходит противоположное действие. Выходное давление возрастает, мембрана перемещается и уменьшает открытие регулирующего канала. Подобное саморегулирование представляет собой механическую отрицательную обратную связь. Настройка выходного давления выполняется изменением предварительного сжатия пружины. При увеличении ее усилия для достижения равновесия требуется более высокое давление газа. Важной характеристикой является диапазон регулирования. Он определяется свойствами установленной пружины и геометрией рабочего механизма. Применение неподходящей пружины может привести к невозможности корректной настройки.

Области применения

Регулятор используется в следующих газовых установках:

• промышленные газовые горелки,
• водогрейные котлы,
• паровые котельные агрегаты,
• технологические печи,
• газовые воздухонагреватели,
• сушильное оборудование,
• системы подготовки топливного газа,
• газовые распределительные рампы,
• теплогенераторы промышленного назначения,
• автоматизированные системы сжигания топлива.

Компания «Олниса» осуществляет поставки регуляторов давления газа DUNGS, включая FRS 520 с артикулом 058628. В поставляемую номенклатуру входят компоненты газовой арматуры для промышленных горелок, котельных установок и теплотехнического оборудования.

Преимущества

Основные эксплуатационные достоинства модели:

• автономное поддержание выходного давления,
• отсутствие необходимости в электрическом питании,
• механическая компенсация изменений расхода,
• возможность настройки давления через пружинный механизм,
• использование сменных пружин соответствующего диапазона,
• крупное резьбовое присоединение Rp 2",
• применение в промышленных газовых системах,
• устойчивая металлическая конструкция,
• совместимость с предусмотренными схемами горелочной автоматики,
• поддержание более стабильных условий подачи топлива.

Таким образом, DUNGS FRS 520 — мембранный регулятор, предназначенный для стабилизации давления газа перед промышленным газопотребляющим оборудованием. Его работа основана на механическом равновесии между давлением газа и усилием регулируемой пружины. Для корректного применения необходимо учитывать входное давление, расчетный расход, характеристику пружины и требования горелочного оборудования. Компания «Олниса» поставляет регуляторы DUNGS и другую промышленную газовую арматуру для предприятий России.
