Сканер Datalogic Matrix 300N — высокая точность и надежность считывания кодов
Datalogic Matrix 300N — промышленный считыватель изображений для автоматической идентификации одномерных и двумерных кодов. Он декодирует изображение маркировки и передаёт идентификатор контроллеру для учёта операций и управления маршрутом. Matrix 300N — семейство с разными сенсорами, оптикой, подсветкой и интерфейсами.
Принцип работы
Считыватель захватывает кадр, находит разрешённый код и декодирует данные. Запуск выполняется внешним сигналом, внутренним циклом или командой по интерфейсу в зависимости от схемы синхронизации линии. Имиджевый метод фиксирует область целиком и удобен для матричных меток и деталей с меняющейся ориентацией. На декодирование влияют масштаб кода, фокус, контраст, экспозиция, отражение и скорость; настройку проверяют на реальных изделиях. Глобальный затвор снижает искажение движущегося объекта, но не устраняет смазывание и нехватку света.
Ключевые технические параметры
К основным характеристикам стандартных исполнений относятся:
- сенсор базовой версии — CMOS, разрешение 1280 × 1024 пикселя, около 1,3 Мп,
- частота захвата — до 60 кадров/с в указанной конфигурации,
- питание — 10–30 В постоянного тока; варианты PoE — 48 В по IEEE 802.3af,
- энергопотребление — около 5 Вт типично и до 8 Вт максимально для стандартной версии,
- степень защиты — IP67 при правильно собранных разъёмах и целых уплотнениях,
- масса типового исполнения с объективом и внутренней подсветкой — около 238 г,
- рабочая температура — 0...+50 C для ручной фокусировки и 0...+45 C для варианта с жидкостной линзой.
Показатели сверяют с паспортом артикула. На чтение влияют размер кода в кадре и выдержка, выбранная под скорость линии.
Оптика и конструкция

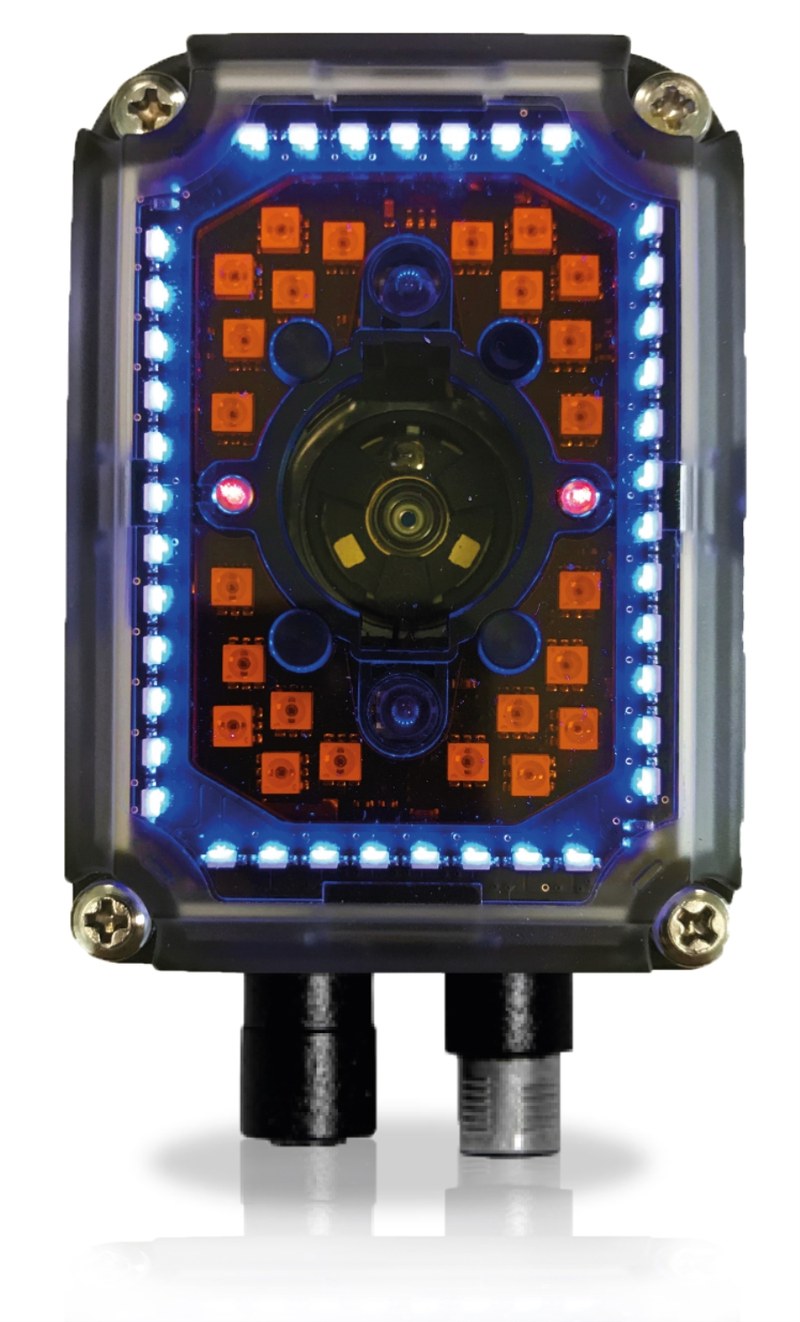

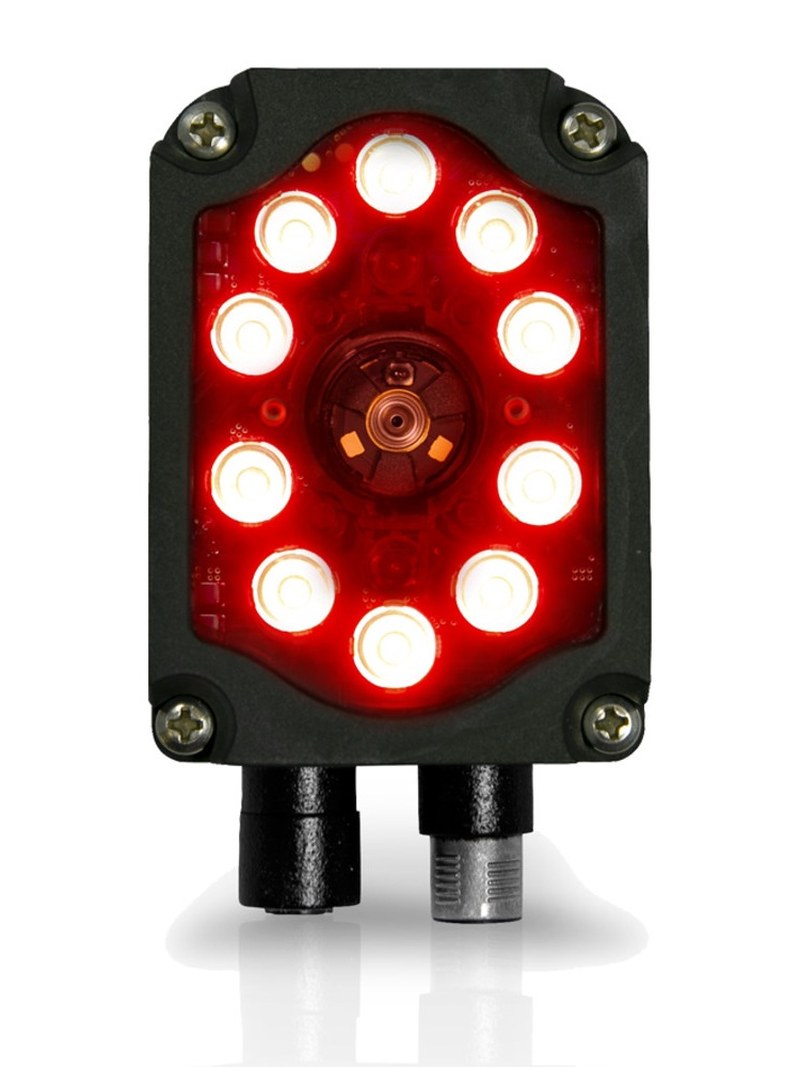

Серия включает фиксированные объективы с фокусным расстоянием 6, 9, 12 или 16 мм и модели с электронно управляемой жидкостной линзой. Выбор зависит от дистанции и поля зрения: более широкий охват уменьшает масштаб кода на сенсоре. Фиксированную оптику настраивают механически, жидкостную — программно. Подсветка зависит от модификации; поляризованный вариант снижает блики. Лазерные указатели помогают выставить поле зрения. Контраст проверяют на целевых материалах. Алюминиевый корпус закрыт пластиковым окном. Типовые размеры — около 95 × 54 × 43 мм с прямым разъёмом; при разъёме под 90 глубина около 62 мм. IP67 действует при правильной сборке соединений и не допускает трактовки как пригодности к погружению или любому химическому воздействию. Доступны опциональные ESD-крышка и фильтр YAG.
Интерфейсы и интеграция
Обмен с ПЛК и промышленным компьютером ведётся по сети, последовательному каналу и дискретным сигналам. Для стандартных исполнений доступны:
- Ethernet 10/100 Мбит/с: TCP/IP, UDP, FTP, EtherNet/IP и Modbus TCP,
- RS-232, RS-422 и RS-485 до 115,2 кбит/с, а также вспомогательный RS-232,
- PROFINET-IO в соответствующих модификациях,
- сеть Datalogic ID-NET для объединения считывателей,
- два оптоизолированных программируемых входа, нечувствительных к полярности,
- режимы Pass Through, Master/Slave и Ethernet точка-точка.
Входы запускают чтение, переключают профиль или синхронизируют камеру с датчиком; ПЛК использует результат для подтверждения, отбраковки или маршрутизации. Согласуют распиновку, уровни, формат данных, тайм-ауты и заземление. Оптоизоляция не отменяет требований ЭМС и прокладки кабелей.
Коды и настройка
Поддерживаются распространённые линейные символики, Data Matrix, QR Code, Micro QR, MaxiCode, Aztec и некоторые почтовые форматы. Набор зависит от конфигурации. Для прямой маркировки учитывают тип ECC 200, размер ячеек, глубину нанесения, загрязнение и отражение. Успешное декодирование не заменяет формальную оценку качества маркировки. При наладке задают область интереса, экспозицию, подсветку, символики, запуск и формат данных. Чтение проверяют на предельной скорости, низком контрасте, при смещении объекта и внешнем свете. Для разных изделий сохраняют профили с переключением по заданию. Оценку качества печати выполняют отдельным верификатором.
Монтаж и эксплуатация
Камеру устанавливают на жёсткий кронштейн без вибрации. Поле зрения рассчитывают с запасом на смещение объекта, объектив выбирают по дистанции и минимальному коду; блики уменьшают углом установки и подбором света. До запуска проверяют питание, полярность, распиновку, соединители и уплотнения. Кабели прокладывают вдали от источников помех, при необходимости применяют экранирование. Обслуживание включает очистку окна, проверку крепежа и тест на контрольных изделиях. Загрязнение, конденсат или повреждение окна ухудшают изображение. Температура, вибрация и технологические жидкости должны соответствовать паспортным ограничениям. После очистки проверяют фокус и расположение камеры на контрольном образце. После замены устройства проверяют геометрию и чтение на рабочей скорости; параметры фиксируют для воспроизводимой переналадки.
Области применения
Основные области применения считывателя:
- идентификация компонентов и сборочных узлов,
- чтение лазерной или ударно-точечной маркировки,
- контроль упаковки и транспортной тары,
- сортировка продукции на конвейере,
- связь идентификатора с операцией и управление маршрутом через ПЛК.
Перед внедрением проверяют ассортимент и условия освещения, фиксируя допустимые смещения, скорость и качество кода как критерии процесса.
Таким образом, Datalogic Matrix 300N объединяет CMOS-сенсор, оптику, подсветку, встроенное декодирование и интерфейсы автоматизации. Надёжность чтения зависит от конфигурации, масштаба и качества кода, движения объекта и освещения. Необходимы испытания на линии, стабильный монтаж и соблюдение электрических и температурных ограничений. Данные считывателя используются контроллером для идентификации и управления операциями. Компания «Олниса» поставляет промышленное оборудование для автоматизации и идентификации.
