Промышленный сканер Datalogic Matrix 300N — надежный инструмент для контроля качества и прослеживаемости

Datalogic Matrix 300N представляет собой стационарный промышленный считыватель штриховых кодов, использующий матричный CMOS-сенсор и встроенную обработку изображений. Устройство предназначено для автоматической идентификации объектов на производственных линиях, включая изделия с непосредственной маркировкой DPM (Direct Part Marking). Считыватель распознает коды, нанесенные лазером, ударно-точечным методом или травлением. Результат зависит от исполнения, оптики и качества маркировки.

Технические характеристики

Основные аппаратные параметры серии определяют требования к монтажу, питанию и пропускной способности линии:

• разрешение сенсора — 1280 × 1024 пикселя у исполнений 1,3 Мп или 1600 × 1200 пикселей у исполнений 2 Мп,
• тип матрицы — CMOS с глобальным затвором для одновременной экспозиции всех элементов кадра,
• скорость захвата изображений — до 60 кадров в секунду в соответствующих исполнениях,
• фокусные расстояния сменяемых оптических конфигураций — 6, 9, 12 и 16 мм в зависимости от модели,
• питание стандартных версий — постоянное напряжение 10–30 В,
• питание модификаций PoE — 48 В по IEEE 802.3af,
• типичная потребляемая мощность — около 5 Вт,
• максимальная — 8 Вт, степень защиты корпуса при правильном подключении — IP67,
• рабочая температура — от 0 до +50 C для моделей с ручной фокусировкой и до +45 C для исполнений с жидкой линзой.

Оптическая система и освещение

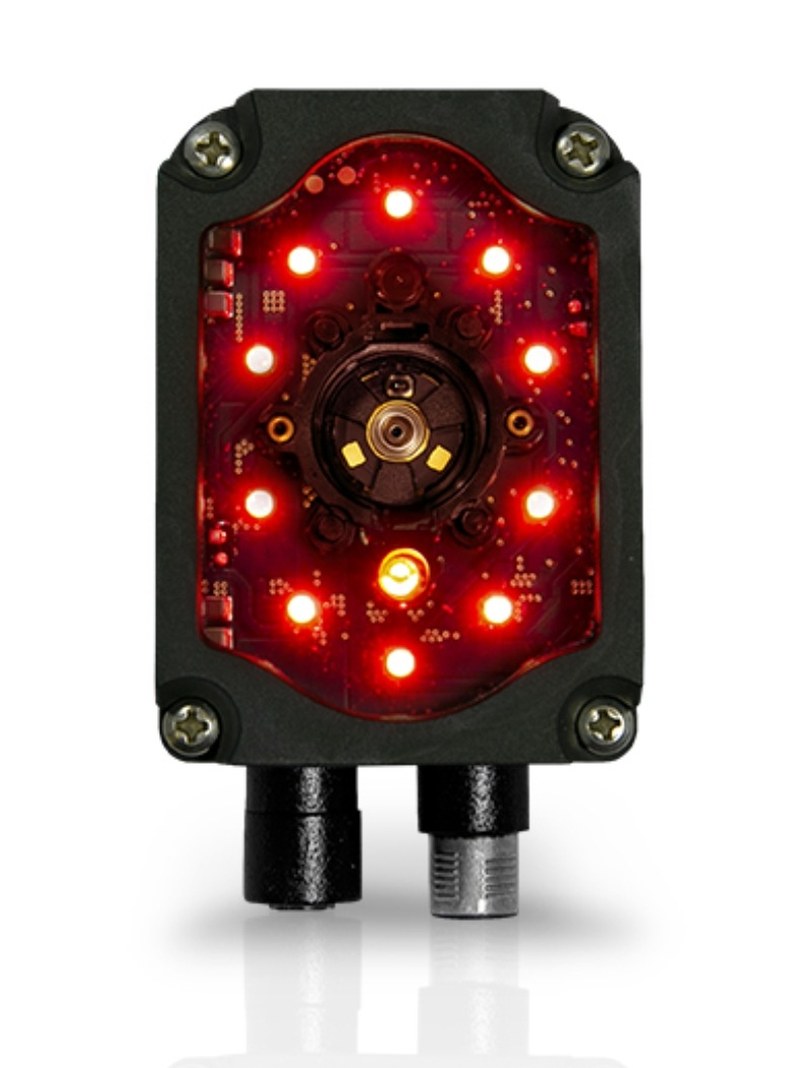

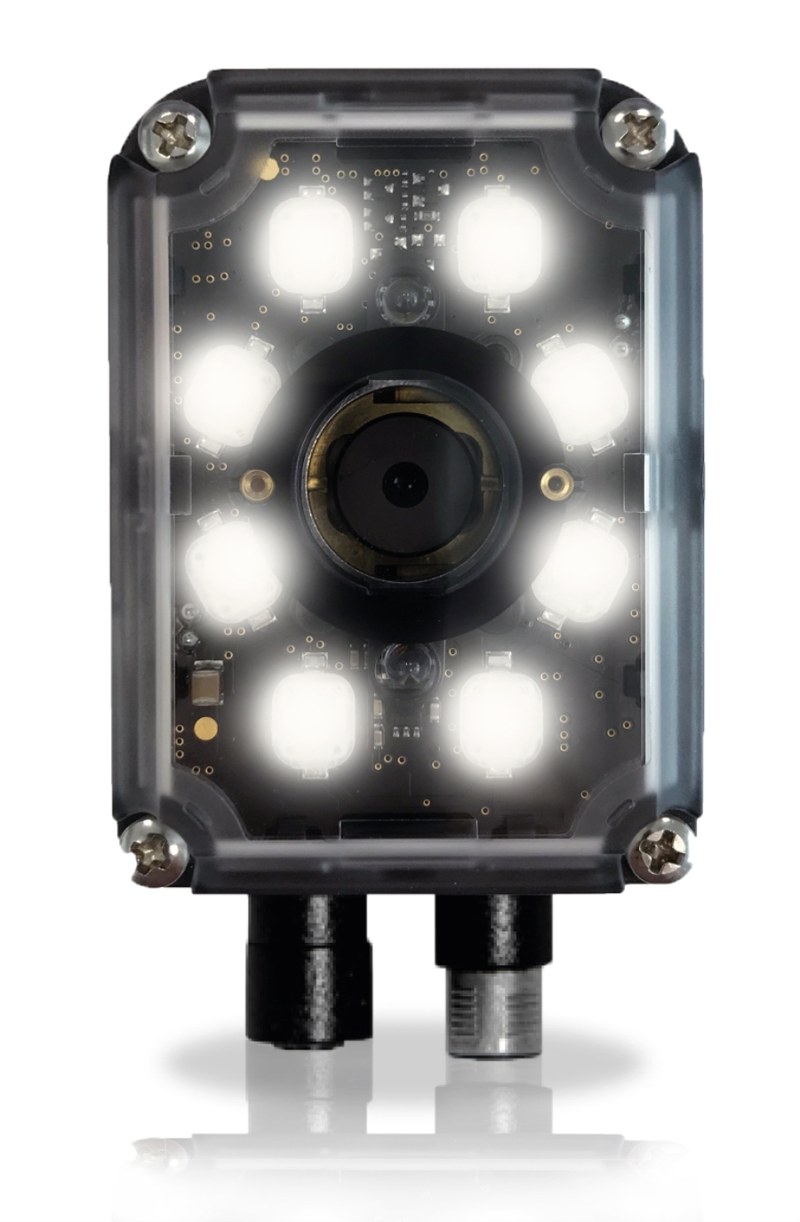

Объектив формирует изображение маркировки на светочувствительной матрице. Глобальный затвор уменьшает геометрические искажения при движении изделия относительно камеры, поскольку экспозиция пикселей выполняется одновременно. Поле зрения зависит от фокусного расстояния и дистанции: длиннофокусная оптика дает больше деталей. Предусмотрены исполнения с механической установкой фокуса и модели с электронной регулировкой посредством жидкой линзы. Жидкая линза позволяет программно изменять фокус. Два лазерных указателя облегчают наведение. Осветительная система формирует требуемый контраст между элементами кода и материалом основания. Для сложных поверхностей используются конфигурации освещения с различными направлениями падения света. Яркопольная подсветка выявляет различия отражательной способности, а темнопольная подчеркивает рельеф и локальные изменения фактуры. При чтении металла учитывают блики и угол установки.

Интерфейсы и интеграция в автоматизацию

Matrix 300N подключается непосредственно к промышленным контроллерам, компьютерам и сетевой инфраструктуре. Передаются идентификаторы и диагностические сообщения. Доступные средства связи и дискретного сопряжения включают: Ethernet 10/100 Мбит/с с поддержкой TCP/IP, EtherNet/IP, Modbus TCP и PROFINET IO, последовательные каналы RS-232, RS-422 и RS-485 со скоростью до 115,2 кбит/с, сетевое объединение считывателей по технологии ID-NET, два оптоизолированных дискретных входа для запуска и управляющих сигналов, программируемые дискретные выходы для сигнализации результата и состояния. Фотоэлектрический датчик формирует внешний триггер. Считыватель захватывает кадр, декодирует код и передает результат контроллеру. Контроллер сопоставляет идентификатор с заданием. Важны задержки обмена и скорость конвейера.

Конструкция, монтаж и настройка

Корпус изготовлен из алюминия, а оптическое окно защищено внешней накладкой. Корпус устанавливают между технологическими узлами. Поворотный разъем облегчает кабельный ввод. Защита IP67 сохраняется только при применении совместимых герметичных соединений и соблюдении порядка сборки. Монтажная конструкция должна ограничивать вибрации, сохранять положение оптической оси и обеспечивать отвод тепла. Перед вводом в эксплуатацию контролируют зазор до транспортируемых деталей, минимальный размер элемента кода в пикселях и глубину резкости. Наклон камеры уменьшает блики, но искажает проекцию кода. Конфигурирование выполняется в среде DL.CODE. В программе задают захват, декодирование, запуск и формат сообщений. Индикация показывает питание, готовность, связь и результат чтения. На испытаниях проверяют долю ошибок и время реакции.

Области применения

Использование Matrix 300N оправдано на участках, где идентификатор должен быть считан автоматически при ограниченном времени обработки:

• контроль серийных номеров металлических деталей после лазерной или ударно-точечной маркировки,
• прослеживаемость компонентов автомобильного и машиностроительного производства,
• идентификация печатных плат и электронных модулей на сборочных линиях,
• проверка кодов на упаковке перед сортировкой и отгрузкой,
• сопоставление идентификаторов изделий с записью в производственной информационной системе.

Таким образом, Datalogic Matrix 300N объединяет промышленную оптику, аппаратную синхронизацию, локальное декодирование и сетевой обмен для организации автоматической идентификации продукции. Работа зависит от согласования оптики, освещения и скорости линии. Контроль ведется в непрерывном ритме линии. Компания «Олниса» осуществляет поставку промышленного оборудования, включая считыватели Datalogic Matrix 300N.
