Сканер Datalogic PowerScan PM9501 — высокая точность распознавания одномерных и двумерных кодов
Datalogic PowerScan PM9501 — ручной промышленный сканер двумерных штрихкодов для производственных, складских и логистических операций. Оптический модуль считывает символики 1D и 2D, а радиосистема Datalogic STAR Cordless System передаёт идентификаторы прямо на базовую станцию без кабельного соединения с оператором. При внедрении учитываются параметры маркировки, радиопокрытие и интерфейс хост-системы.
Технические характеристики
Основные параметры стандартного исполнения PM9501 характеризуются следующими значениями:
- тип считывателя — ручной беспроводной имидж-сканер линейных и матричных кодов,
- матрица изображения — 864 × 544 пикселя,
- разрешение считываемых элементов — от 4 mil для 1D и от 7,5 mil для 2D,
- минимальная контрастность печатного кода — 15 %,
- подсветка зоны чтения — белые светодиоды,
- прицеливание — видимый лазерный указатель с длиной волны 630–680 нм,
- радиосистема — Datalogic STAR Cordless System с двусторонним обменом,
- частотные исполнения — 433 или 910 МГц в зависимости от региональной версии,
- аккумулятор — литийионный, ёмкость 3350 мА·ч, защита корпуса — IP 65,
- температура эксплуатации — от −20 до +50 C,
- габариты сканера — 212 × 110 × 74 мм,
- масса базового исполнения — около 400 г.
Принцип считывания и декодирование
В основе сканирования находится матричный датчик, формирующий цифровое изображение участка с маркировкой. Светодиодная подсветка повышает различимость тёмных и светлых элементов, а система прицеливания помогает оператору направить прибор. Процессор анализирует полученный кадр, выделяет геометрию символа, устанавливает его формат и восстанавливает закодированную последовательность. В отличие от однолучевых лазерных устройств двумерный имиджер не требует прохождения линии сканирования вдоль штрихов; код можно предъявлять с различной ориентацией. Поддерживаемые группы обозначений включают:
- линейные форматы Code 39, Code 128,
- EAN/UPC и семейство GS1 DataBar,
- матричные символики Data Matrix, QR Code, Micro QR, Aztec и MaxiCode,
- многострочные PDF417, MicroPDF417 и составные GS1-коды,
- ряд почтовых форматов, применяемых в системах сортировки.
Радиосвязь и интеграция
Передача результатов выполняется по специализированному радиопротоколу STAR, а не через обычное сопряжение Bluetooth. Базовая станция принимает считанные данные и выдаёт их хост-контроллеру в предусмотренном интерфейсом формате. Двусторонняя связь используется для служебного обмена, а механизм подтверждений позволяет оператору различать успешное чтение и завершённую передачу. В одной многоточечной конфигурации к радиоприёмнику допускается подключение до 16 считывателей при соблюдении ограничений совместимости. Для подключения к промышленной информационной инфраструктуре предусматриваются следующие варианты:
- USB с режимами виртуального COM-порта или клавиатурного ввода,
- последовательные интерфейсы RS-232 и RS-485 в соответствующих конфигурациях,
- режим эмуляции клавиатуры для программ,
- принимающих посимвольный ввод,
- подключение через совместимые базовые станции с опциональным Ethernet.
Конструкция и эксплуатационная стойкость

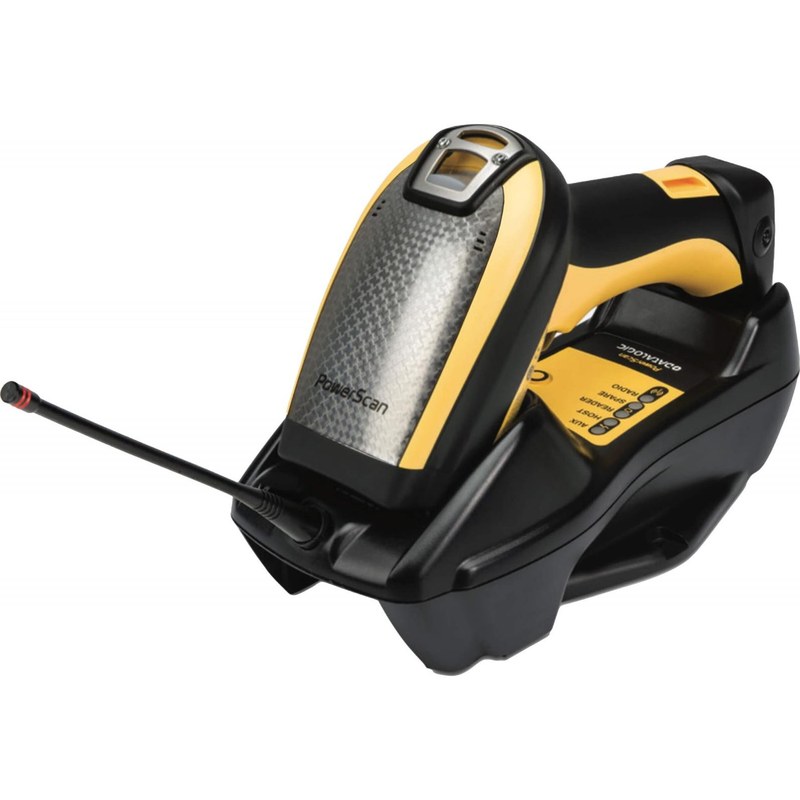

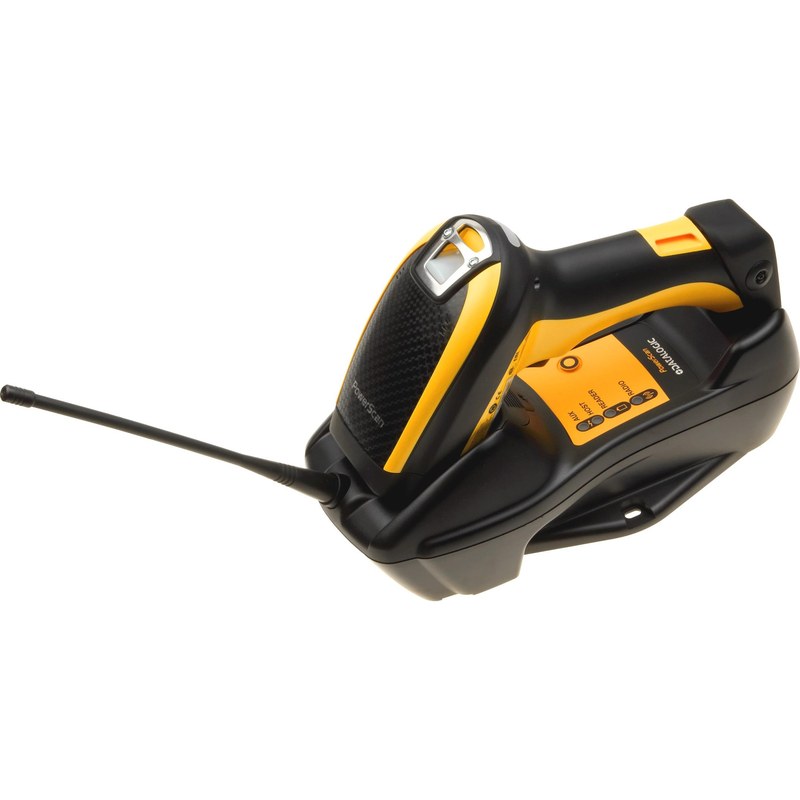

Корпус выполнен в контрастном жёлто-чёрном оформлении, характерном для промышленной линейки PowerScan. Пистолетная рукоятка и клавиша запуска обеспечивают удержание устройства одной рукой. Оптическое окно размещено в головной части, а элементы индикации находятся в зоне восприятия оператора. Защита IP65 означает пыленепроницаемость и стойкость к водяным струям при нормативных испытаниях, но не разрешает погружать прибор в жидкость. Эксплуатационные свойства представлены следующими параметрами:
- устойчивость сканера к серии падений на бетон с высоты 2 м при установленных условиях испытаний,
- защита от электростатических разрядов через воздух до 20 кВ,
- работа при относительной влажности до 95 % без конденсации,
- световая обратная связь Green Spot и индикаторы успешного декодирования,
- регулируемая акустическая сигнализация завершения операции.
Питание и организация рабочего цикла
Аккумулятор обеспечивает свободу перемещения у стеллажей и технологических постов. Зарядка выполняется через совместимую базовую станцию: при внешнем питании типовое время составляет 4,5 часа, от хостового порта — до 10 часов. Фактическая автономность зависит от интенсивности считывания, радиотрафика и температуры. Подставка используется также для хранения сканера. Модификации D и DK имеют дисплей 48 × 132 пикселя и соответственно четыре либо шестнадцать программируемых клавиш.
Области применения и внедрение
Типовые производственные задачи, для которых применяют PM9501:
- приёмка сырья и компонентов с регистрацией этикеток поставщика,
- учёт перемещений контейнеров между складом и рабочими постами,
- прослеживаемость партий при сборке и комплектовании заказов,
- контроль маркировки транспортных упаковок перед отгрузкой,
- сопоставление идентификаторов изделий с записями производственной системы.
При вводе в эксплуатацию проверяют набор разрешённых символик, формирование префиксов и суффиксов, кодировку передаваемых данных и реакции хост-приложения на повторное считывание. Отдельно тестируют обработку разрыва радиосвязи и восстановление сеанса. Наличие декодированного изображения ещё не означает, что складская или производственная транзакция успешно сохранена: факт записи должен подтверждаться на уровне прикладной системы. Для управления конфигурацией предусмотрено программное средство Datalogic Aladdin, позволяющее задавать настройки совместимых устройств.
Таким образом, Datalogic PowerScan PM9501 обеспечивает беспроводную идентификацию промышленных объектов с помощью матричной оптики, защищённого корпуса и специализированной радиосвязи. Работоспособность решения зависит от соответствия модификации реальной маркировке, размещения базовых станций и корректной настройки передачи данных. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сканеры Datalogic PowerScan PM9501.
