Автоматический выключатель DEKraft C25 3P — надежность и функциональность в распределительных системах

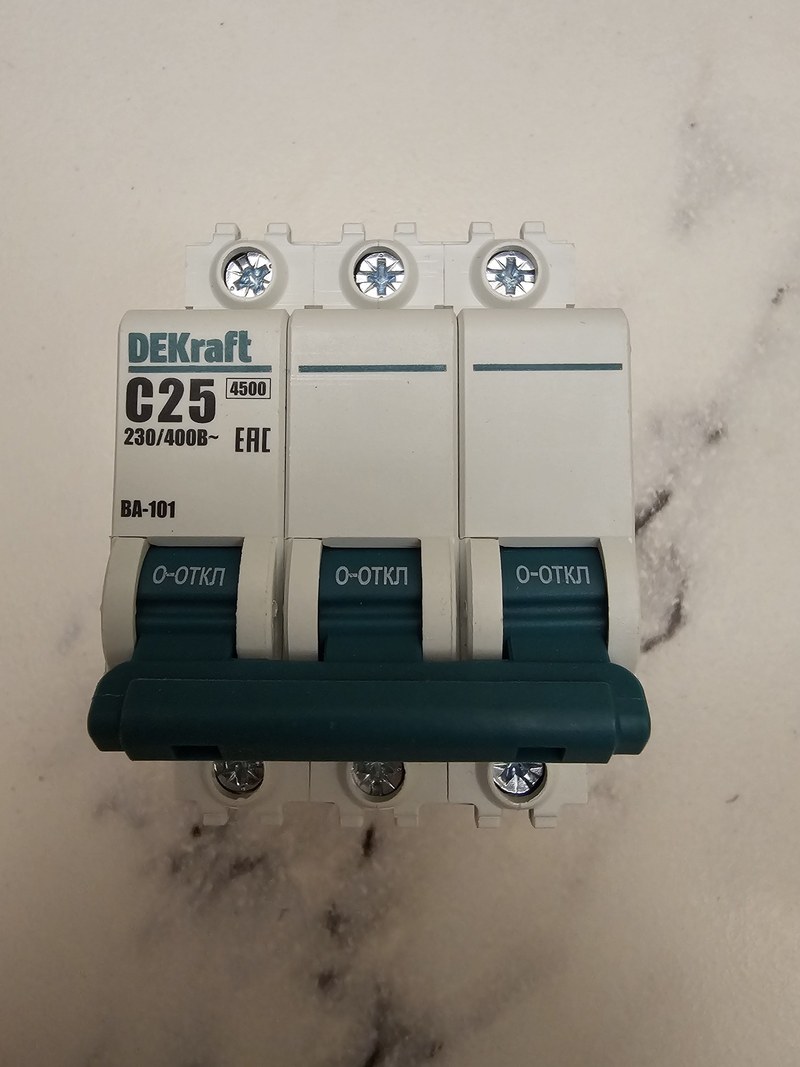

Автоматический выключатель DEKraft C25 3P серии ВА-101 защищает низковольтные цепи переменного тока от перегрузки и короткого замыкания. Аппарат имеет три связанных полюса, номинальный ток 25 А, характеристику C и отключающую способность 4,5 кА; его устанавливают последовательно с линией и используют для ручной коммутации. C25 задаёт номинал и характеристику, но не порог мгновенного отключения. Выбор согласуют с кабелем, нагрузкой и током КЗ.
Номинальные характеристики
ВА-101 C25 3P используется в распределительных щитах для защиты отдельных отходящих линий и трёхфазных потребителей. Основные параметры исполнения:
- номинальный ток — 25 А,
- количество полюсов — три,
- характеристика мгновенного расцепления — C,
- отключающая способность — 4,5 кА,
- серия — ВА-101 DEKraft,
- референс изделия — 11080DEK.
Полюса включают в проводники L1, L2 и L3; нейтраль этим исполнением не коммутируется. Общий привод отключает все фазы при срабатывании расцепителя. Другие виды защиты обеспечивают отдельными устройствами.
Принцип действия расцепителей
Тепловой расцепитель защищает от продолжительной перегрузки. Ток нагревает биметаллический элемент, его изгиб освобождает механизм отключения. Чем выше ток, тем быстрее размыкаются контакты. Обратнозависимая характеристика помогает выдержать кратковременное изменение нагрузки и ограничивает длительный перегрев проводников. При коротком замыкании электромагнитный расцепитель быстро воздействует на механизм. Для характеристики C область мгновенного срабатывания составляет примерно 5–10 номинальных токов; при 25 А это ориентировочно 125–250 А. Максимальный ожидаемый ток КЗ в месте установки не должен превышать 4,5 кА, а минимальный ток повреждения в конце линии должен обеспечить отключение за допустимое время. Проверку выполняют расчётом и измерением петли аварийного тока.
Конструкция и дугогашение
Корпус предназначен для распределительного щита и включает 5 монолитных заклёпок, сплошную лицевую панель и боковые каналы охлаждения. Слева допускается установка совместимых аксессуаров; совместимость проверяют по документации. Охлаждающие каналы не отменяют ограничений по температуре и плотности компоновки. Внутренний узел содержит контакты, дугогасительную камеру, расцепители и механизм свободного расцепления. При коммутации под нагрузкой возникает дуга; камера способствует её дроблению и гашению, ограничивая воздействие на контакты. После аварийного срабатывания сначала устанавливают причину; повторное замыкание на неисправность способно повредить аппарат и проводку.
Монтаж и выбор проводников
Выключатель устанавливают на DIN-рейку по схеме и требованиям серии. Проводники вводят без перекоса; длина снятой изоляции должна соответствовать клемме, оголённая жила не выступает из зажима. Соединения затягивают установленным изготовителем моментом: ослабление вызывает нагрев, чрезмерное усилие повреждает контакт. Гибкие жилы оконцовывают совместимым способом. После сборки проверяют фиксацию и соединения. Допустимый ток кабеля определяют по сечению и материалу жил, способу прокладки, числу нагруженных проводников и температуре. Номинал автомата согласуют с расчётным током линии и длительно допустимым током проводника. На тепловой режим влияют температура в щите, соседние модули и циркуляция воздуха; коэффициенты снижения нагрузки учитывают, если они предусмотрены документацией. Каналы охлаждения не заменяют корректной компоновки.
Проверка нагрузки и селективности
Для симметричной трёхфазной нагрузки при напряжении 400 В мощность оценивают формулой P = √3 × U × I × cos . При токе 25 А и cos = 1 получается около 17,3 кВт. Ориентир не является пределом: учитывают коэффициент мощности, пусковые процессы, длительность работы, несимметрию фаз и кабель. Для двигателя проверяют пусковой ток и время разгона, поскольку бросок может попасть в область мгновенного расцепления. Отключающая способность 4,5 кА задаёт предельный ожидаемый ток короткого замыкания, отключаемый аппаратом при нормируемых условиях. Его сравнивают с расчётом в месте установки, учитывающим источник, трансформатор, шины и питающую линию. При превышении требуется решение с большей отключающей способностью. Селективность с вышестоящей защитой проверяют по времятоковым характеристикам и таблицам координации: равные номиналы не гарантируют отключения только ближайшего автомата. Минимальный ток повреждения в удалённой точке должен обеспечить своевременное отключение. Настройка расцепителей пользователем не изменяется. Маркировку автомата увязывают со схемой щита. Защиту от утечки и перенапряжений обеспечивают отдельно.
Таким образом, DEKraft C25 3P серии ВА-101 — трёхполюсный выключатель на 25 А с характеристикой C и отключающей способностью 4,5 кА. Его применение требует согласования с кабелем и нагрузкой, проверки токов повреждения и оценки селективности. Усиленный корпус, сплошная панель, боковые каналы охлаждения и совместимые аксессуары определяют конструктивное исполнение. Работа зависит от расчётов, монтажа и условий установки. Поставку промышленного оборудования DEKraft, включая автоматы ВА-101, осуществляет компания «Олниса».
