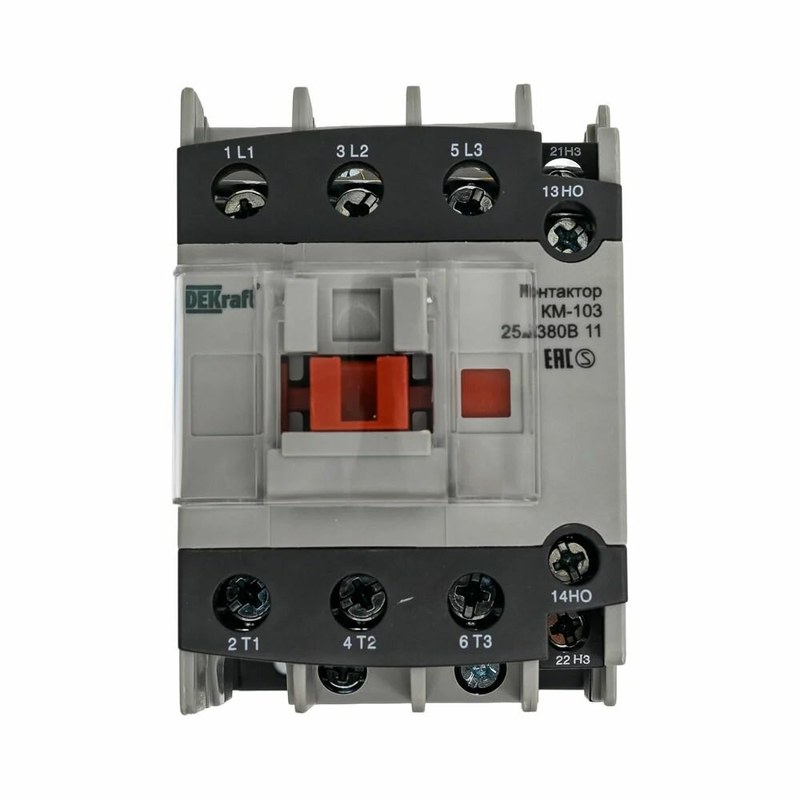

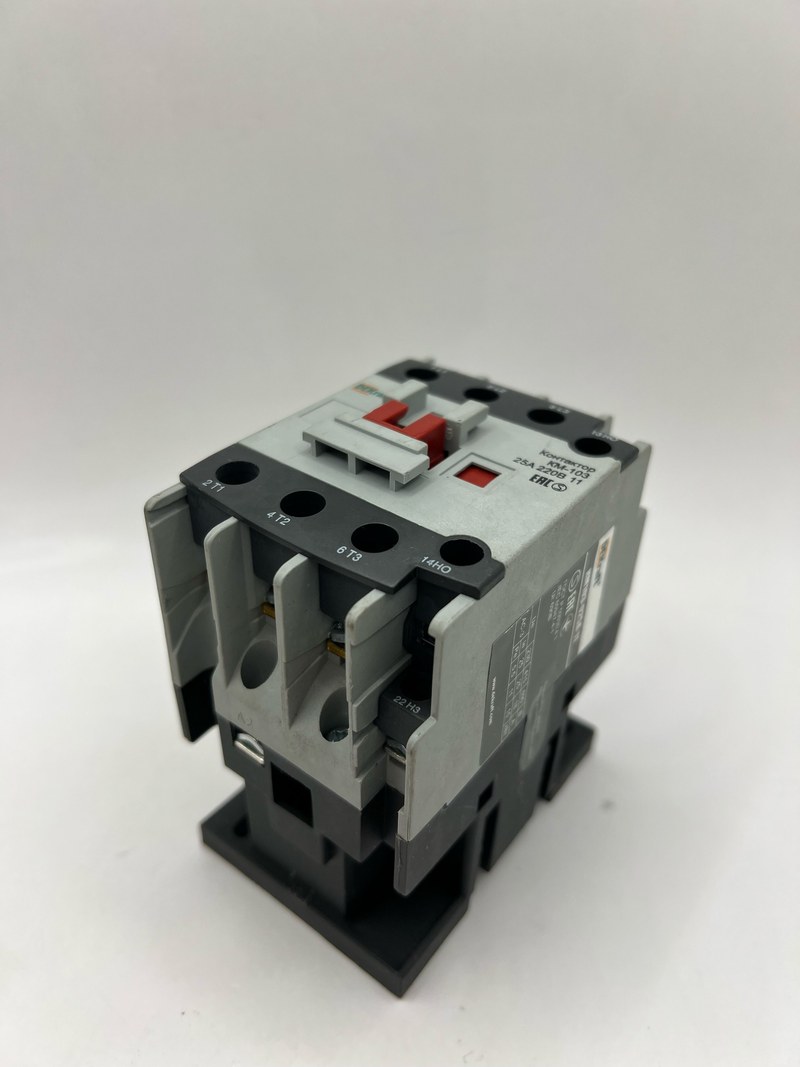

Контактор DEKraft КМ-103 25А 220В — надежное решение для управления электрическими цепями

Контактор DEKraft КМ-103 25 А с катушкой управления 220 В переменного тока предназначен для дистанционного включения и отключения трехфазных электрических цепей. Его типовая область применения — управление асинхронными двигателями с короткозамкнутым ротором, а также коммутация иных нагрузок, параметры которых соответствуют категории применения и паспортным значениям аппарата. Поэтому проектирование узла включает выбор внешних защитных аппаратов, расчет проводников и проверку условий эксплуатации.

Паспортные параметры

К основным электрическим и эксплуатационным характеристикам КМ-103 25 А относятся:

• трехполюсное исполнение силовой цепи,
• номинальный рабочий ток 25 А в категории AC-3 при напряжении 400 В,
• номинальный рабочий ток 8,5 А в категории AC-4 при напряжении 400 В,
• рабочее напряжение силовой цепи 690 В AC,
• напряжение изоляции 690 В и импульсное выдерживаемое напряжение 8 кВ,
• катушка управления 220 В переменного тока,
• встроенная вспомогательная группа 1НО+1НЗ,
• условный тепловой ток на открытом воздухе 40 А,
• степень защиты корпуса IP20,
• масса около 0,4 кг,
• мощность двигателя в AC-3 до 5,5 кВт при 230/240 В и до 11 кВт при 400 В.

Конструкция и принцип действия

В корпусе размещены катушка с магнитопроводом, подвижный якорь, возвратная пружина, силовые контакты с дугогасительными камерами, клеммные зажимы и вспомогательные контакты. При подаче напряжения на катушку возникает магнитный поток, который притягивает якорь. Механически связанная контактная система замыкает три главных полюса и переключает встроенные вспомогательные контакты. После обесточивания катушки магнитное усилие исчезает, пружина размыкает главные цепи и возвращает контакты в исходное состояние. Дугогасительные камеры локализуют электрическую дугу, возникающую при размыкании силовых контактов. Они способствуют ее растяжению и охлаждению, снижая воздействие на контактные поверхности и внутренние элементы. Контактор не является устройством для отключения аварийного тока короткого замыкания: при КЗ необходима согласованная защита предохранителями или автоматическим выключателем. Вспомогательные контакты могут передавать состояние аппарата в цепь самоподхвата, сигнализации или электрической блокировки, однако их допустимые токи и коммутационная способность должны учитываться отдельно от силовой цепи.

Подключение и интеграция в схему

Силовые проводники подключают к обозначенным производителем входным и выходным клеммам трех полюсов. Цепь катушки подключают отдельно; ее управляющее напряжение должно соответствовать 220 В переменного тока. В типовой схеме кнопка «Пуск» кратковременно подает питание на катушку, а вспомогательный нормально открытый контакт включается параллельно кнопке, образуя цепь самоподхвата. Кнопка «Стоп» и защитные контакты включаются последовательно в цепь управления, чтобы при размыкании любого из них катушка отпускала якорь.

Монтаж, защита и эксплуатационный контроль

Контактор 25 А устанавливается на стандартную DIN-рейку TH35 либо крепится винтами через предусмотренные отверстия. Рабочее положение — вертикальное с допустимым отклонением до ±22,5. Для отвода тепла в шкафу учитывают температуру окружающей среды, плотность компоновки и соседние источники нагрева. Оболочка IP20 защищает от доступа пальцем к опасным частям при штатной установке, но не обеспечивает защиты от воды, проводящей пыли или конденсата; требуемую защиту среды обеспечивает корпус электрощита. Ресурс зависит от коммутационной категории, частоты циклов, условий охлаждения, качества контактов и параметров двигателя. В категории AC-3 допустимая частота операций и электрическая износостойкость отличаются от режима AC-4. Контактор не следует применять для защиты персонала, отключения сверхтоков или изоляции цепи при обслуживании. Силовую линию защищают аппаратом с характеристиками, согласованными с ожидаемым током короткого замыкания и кабельной сетью; двигатель защищают от перегрузки с учетом его номинального тока и режима пуска.

Область применения

Модель КМ-103 относится к электромагнитным контакторам промышленного исполнения. Силовые полюса включают в цепь питания нагрузки, а отдельная катушка получает команду от кнопочного поста, реле, программируемого контроллера либо другого управляющего устройства. При снятии команды пружинный механизм возвращает подвижную систему в исходное положение. Такой способ позволяет организовать частые пуски, остановы и блокировки оборудования без коммутации силовой цепи вручную. Вариант на 25 А рассчитан прежде всего на работу в категории AC-3, характерной для запуска асинхронного двигателя и отключения его после разгона. При пуске двигатель потребляет ток, многократно превышающий установившийся; при размыкании контактов двигатель уже работает в штатном режиме, но его индуктивность поддерживает дугу. Категория AC-3 учитывает этот режим тяжелее, чем коммутацию чисто активной нагрузки.

Таким образом, DEKraft КМ-103 на 25 А с катушкой 220 В переменного тока представляет собой трехполюсный аппарат дистанционного управления нагрузкой, рассчитанный главным образом на коммутацию двигателя в категории AC-3. Его проектное применение требует учитывать различие между токами AC-3 и AC-4, рабочее напряжение, мощность и режим двигателя, параметры управляющей цепи, способ монтажа и согласование с защитой. Встроенные контакты 1НО+1НЗ расширяют возможности сигнализации и блокировок, но не заменяют защитные устройства. Корректно собранная схема обеспечивает предсказуемое управление, а регулярный осмотр соединений и оценка состояния контактной системы помогают поддерживать надежность узла в эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая контакторы DEKraft для применения в системах управления электрическими нагрузками.
