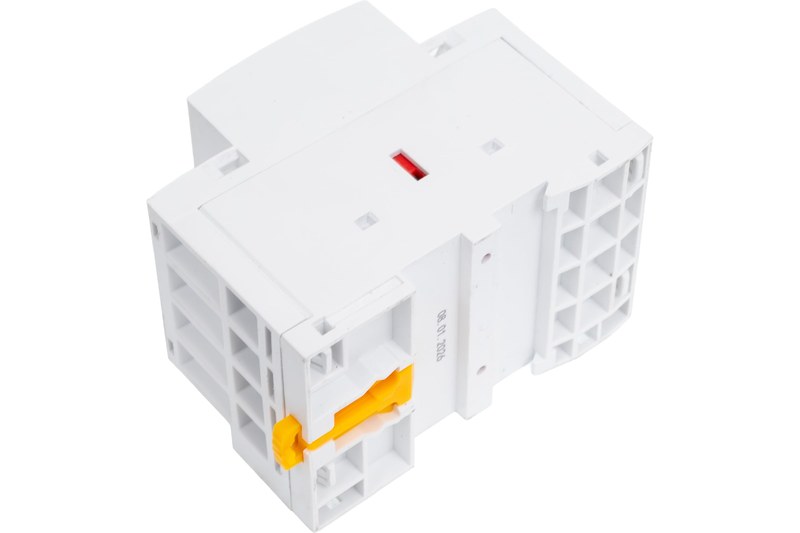

Контактор DEKraft КМ-103 40А — надежное решение для управления электрическими цепями
Контактор DEKraft КМ-103 на 40 А предназначен для дистанционной коммутации силовых цепей переменного тока, преимущественно трёхфазных двигателей. Подача напряжения на катушку замыкает главные контакты, снятие сигнала приводит к их размыканию. Номинал 40 А действует в заданной категории применения; выбор также зависит от нагрузки, режима коммутации и напряжения катушки.
Параметры и категории применения
Основные характеристики трёхполюсного исполнения КМ-103 на 40 А:
- число главных полюсов — 3,
- номинальный рабочий ток Ie при 380/400 В в AC-3 — 40 А,
- номинальное рабочее напряжение Ue — до 690 В,
- номинальное напряжение изоляции Ui — 690 В,
- импульсное выдерживаемое напряжение Uimp — 8 кВ,
- рабочий ток при 380/400 В в AC-4 — 18,5 А,
- условный тепловой ток Ith на открытом воздухе — 60 А,
- мощность двигателя AC-3 при 220/240 В — 11 кВт,
- мощность двигателя AC-3 при 380/400 В — 18,5 кВт,
- мощность двигателя AC-3 при 660/690 В — 30 кВт,
- степень защиты аппарата — IP20,
- масса — примерно 0,9 кг.
Категория AC-3 охватывает пуск короткозамкнутого двигателя и отключение работающего привода. В режиме AC-4, характерном для толчкового управления, противовключения и частого реверса, допустимый рабочий ток ниже. Следовательно, выбор только по значению 40 А недостаточен: требуется учитывать напряжение, пусковой ток, частоту операций и характер нагрузки. Условный тепловой ток не следует считать допустимым током двигателя для любого режима. Исполнение катушки определяется полным кодом изделия и маркировкой корпуса; из номинала 40 А напряжение управления не выводится. До монтажа проверяют соответствие катушки напряжению и типу тока управляющей цепи. Недостаточное питание может вызвать неполное втягивание якоря и дребезг, избыточное — перегрев обмотки. При замене контактора также сверяют конфигурацию вспомогательных контактов и электрические параметры силовой части.
Конструкция и принцип работы

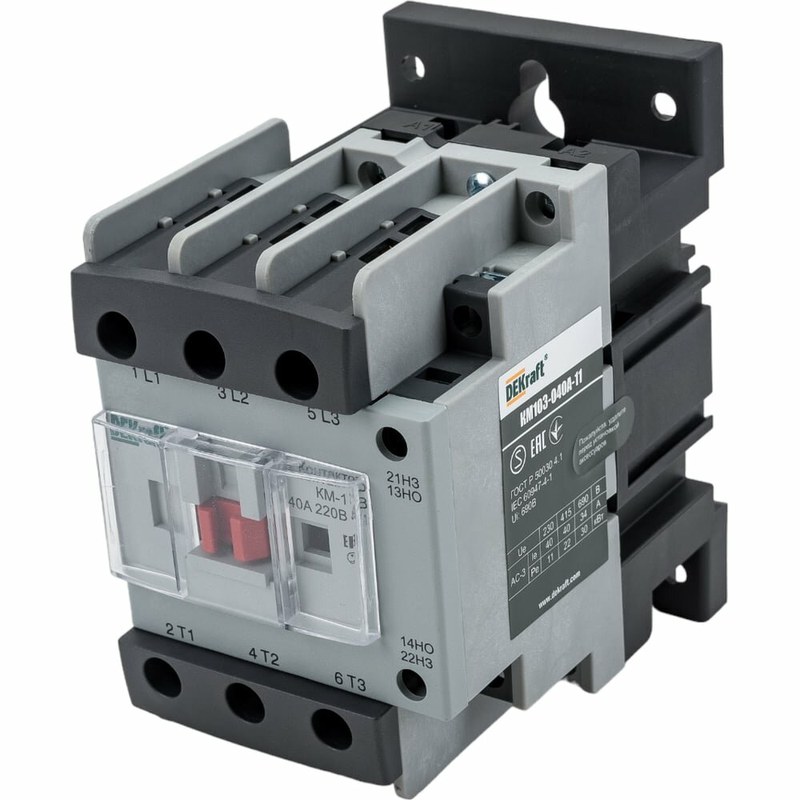

В состав устройства входят изоляционный корпус, электромагнитная система, подвижный якорь, возвратная пружина, три главных контактных полюса, дугогасительные элементы и вспомогательная контактная группа. Главные выводы включают в силовую цепь, выводы катушки — в цепь управления. Обозначения клемм и номинальные данные нанесены на корпус. Монтаж должен обеспечивать надёжное присоединение проводников, доступ к зажимам и отвод выделяемого тепла. При подаче напряжения обмотка создаёт магнитный поток и притягивает якорь к сердечнику. Механическая связь перемещает контактную систему: силовые пары замыкаются, нормально открытый вспомогательный контакт замыкается, нормально закрытый размыкается. После обесточивания пружина возвращает механизм и размыкает главные цепи. Таким образом, сигнал маломощной цепи управления переключает нагрузку силового тракта. При размыкании индуктивной нагрузки возникает дуга; дугогасительная система ограничивает её воздействие. Износ зависит от тока, напряжения и частоты коммутаций. Вспомогательные контакты применяют в цепях управления и сигнализации с учётом их паспортной коммутационной способности.
Монтаж и ввод в эксплуатацию
КМ-103 устанавливают в шкафу или защитной оболочке, соответствующей условиям объекта. Степень IP20 характеризует защиту самого аппарата от доступа к опасным частям, но не подтверждает его влагозащищённость или пригодность для открытого монтажа. Учитывают вентиляцию, тепловыделение, расстояния до соседних устройств и требования к креплению. Силовые проводники подключают к главным полюсам, катушку — к цепи управления её номинального напряжения, вспомогательные контакты — к цепям логики. Сечение жил, наконечники и момент затяжки выбирают по документации: слабое соединение нагревается, чрезмерное усилие повреждает зажим. Перед включением проверяют:
- соответствие номинала и категории применения нагрузке,
- напряжение катушки и защиту от короткого замыкания и перегрузки,
- правильность фазировки, блокировок и крепления,
- целостность изоляции и затяжку клемм.
После проверки схемы проводят пробный пуск: контролируют срабатывание, отпускание, отсутствие дребезга и перегрева. При отказе проверяют цепь управления и напряжение катушки. Работы выполняют после отключения питания и подтверждения отсутствия напряжения.
Эксплуатация и обслуживание
Долговечность зависит от нагрузки, числа операций и соблюдения категории применения. Частые пуски и реверсирование ускоряют износ; для циклических приводов учитывают фактический график переключений. При осмотре проверяют крепление, проводники, изоляцию, затяжку клемм и вспомогательные цепи. Периодичность задаётся режимом работы объекта. Осмотр проводят без напряжения; загрязнения удаляют без повреждения изоляции, влагу и проводящую пыль исключают. Контакты не шлифуют и не смазывают без указаний изготовителя. При отказе проверяют катушку, цепь управления, блокировки и действие защиты. Аппарат с повреждёнными корпусом, обмоткой или механизмом заменяют после установления причины неисправности.
Область применения
КМ-103 используют в шкафах управления насосами, вентиляторами, компрессорами и промышленными приводами. Аппарат позволяет включать нагрузку по команде кнопки, реле, контроллера или системы автоматики; он применяется в схемах прямого пуска и, при наличии блокировок, реверса двигателя. Контактор не защищает цепь от короткого замыкания и не отключает двигатель при длительной перегрузке. Для защиты отдельно применяют автоматический выключатель и устройство защиты двигателя. Вспомогательные контакты 1НО+1НЗ передают состояние аппарата и могут формировать самоподхват, блокировку или сигнализацию в управляющей схеме.
Таким образом, DEKraft КМ-103 на 40 А — трёхполюсный контактор для дистанционного управления силовыми цепями, включая двигатели AC-3. Применение определяется напряжением сети, режимом коммутации, исполнением катушки и условиями установки; защиту от короткого замыкания и перегрузки предусматривают отдельно. Компания «Олниса» осуществляет поставку промышленного оборудования, включая контакторы DEKraft.
