Реле напряжения DigiTOP VP-10AS — надежная защита электрооборудования от перепадов напряжения
DigiTOP VP-10 AS — однофазное реле контроля напряжения в адаптерном корпусе, включаемое между стационарной розеткой и вилкой электроприемника. Устройство отключает нагрузку при выходе сетевого напряжения за заданные верхний или нижний пределы и возобновляет подачу питания после нормализации параметра и выдержки установленного времени. Реле предназначено для защиты отдельного подключенного потребителя от продолжительных отклонений напряжения.
Основные технические параметры
Электрические характеристики и настройки VP-10 AS определяют допустимый режим эксплуатации:
- Рабочее напряжение прибора — 100–400 В,
- Максимальный коммутируемый ток — не более 10 А,
- Максимальная мощность активной нагрузки — до 2,2 кВт,
- Диапазон настройки нижнего порога — 120–200 В,
- Диапазон настройки верхнего порога — 210–270 В,
- Задержка повторного включения — от 5 до 600 с,
- Время отключения по верхнему пределу — не более 0,02 с,
- Время отключения при снижении напряжения — около 1 с при 120–170 В и до 0,02 с ниже 120 В,
- Погрешность встроенного вольтметра — около 1 %,
- Степень защиты корпуса — IP20.
Предел мощности относится к активной нагрузке при номинальном напряжении. Он не является универсальным допуском для приборов с двигателями, компрессорами, трансформаторами и емкостными входами, поскольку их пусковые токи могут заметно превышать рабочие. Номинал 10 А также нельзя считать допустимым пусковым током. Если расчетная нагрузка близка к предельной или обладает тяжелым пусковым режимом, силовую цепь проектируют с отдельным контактором соответствующего номинала, а реле используют для контроля напряжения и управления цепью катушки.
Принцип работы и настройки
Микроконтроллер анализирует измеряемое действующее напряжение и отображает его на цифровом индикаторе. При превышении верхней уставки или снижении ниже нижней границы электронная часть формирует команду электромагнитному реле, которое размыкает выходную цепь. Время реакции зависит от характера отклонения: перенапряжение отключается не более чем за 0,02 с, при умеренном снижении напряжения предусмотрена выдержка около секунды, а глубокое снижение ниже 120 В вызывает быстрое отключение. Так прибор быстрее реагирует на глубокие провалы, чем на умеренное кратковременное снижение. Когда напряжение возвращается в допустимые пределы, устройство отсчитывает заданную паузу и автоматически подает питание. Задержка особенно важна для компрессорного оборудования: она снижает риск повторного пуска сразу после восстановления сети. Значение выбирают по рекомендациям изготовителя нагрузки; после восстановления сети прибор вновь подает питание автоматически.
Кнопками на корпусе задаются верхний и нижний пределы, а также задержка включения. Индикатор показывает текущее напряжение, но не заменяет поверенное измерение при диагностике сети. Между порогами оставляют диапазон, обеспечивающий устойчивую работу при обычных колебаниях. Слишком узкий интервал способен вызвать частые отключения при колебании напряжения около уставки. Верхний порог выбирают ниже максимально допустимого напряжения потребителя, нижний — с учетом минимального напряжения, при котором он сохраняет штатный режим. Заводская настройка не заменяет проверки по документации электроприемника.
Конструкция компонентов

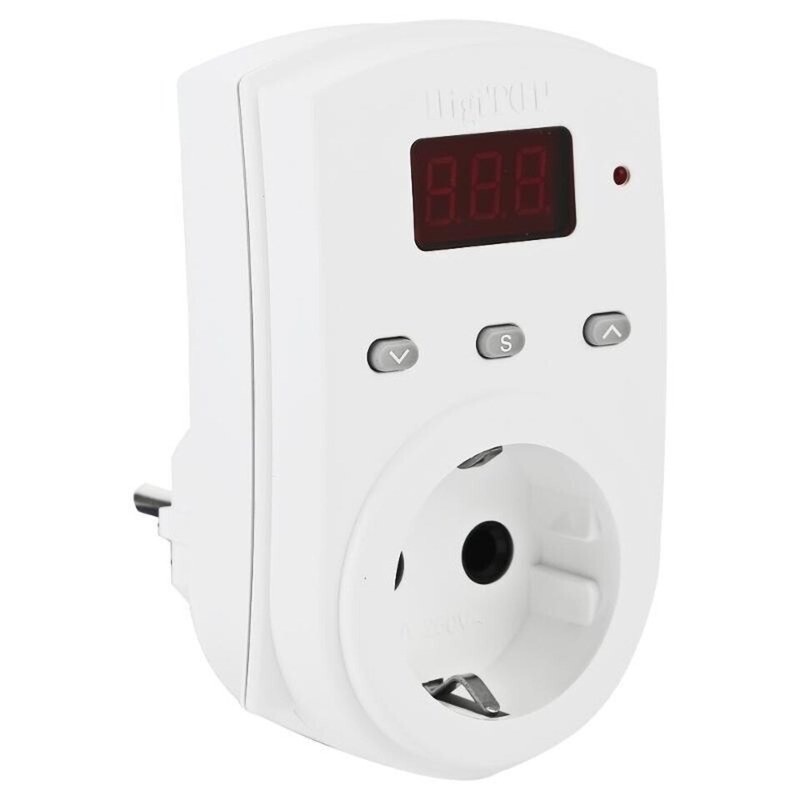

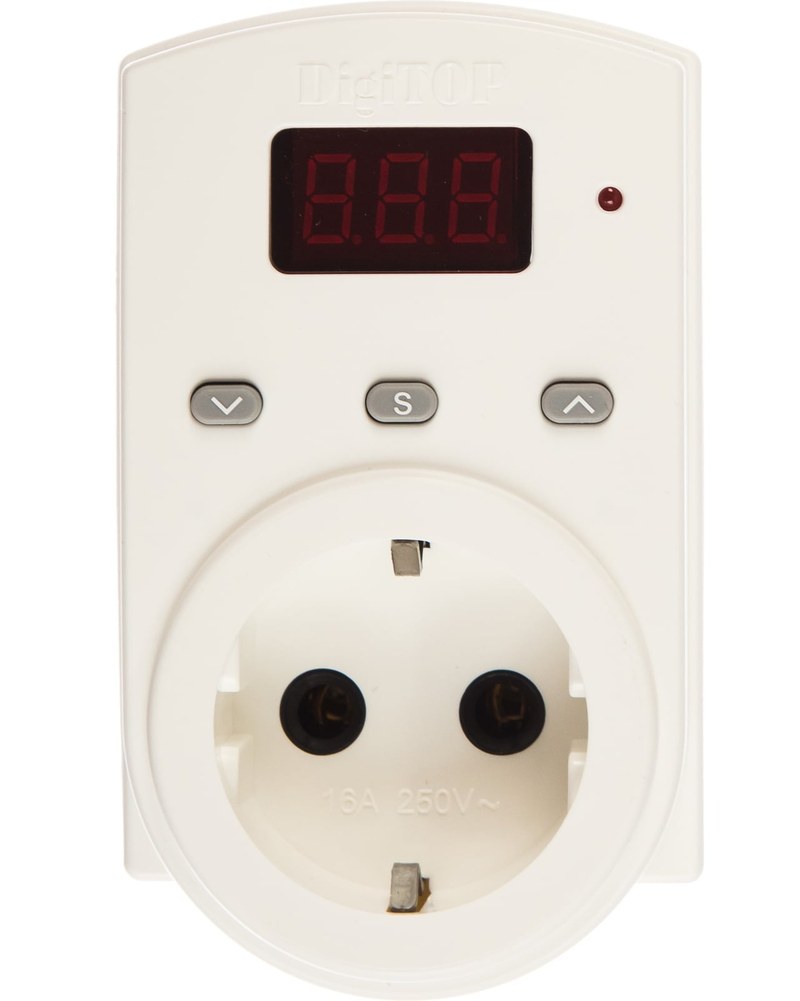

Корпус объединяет вилочную часть, розеточный выход, цифровой индикатор, кнопки и коммутационное реле. Для подключения прибор вставляют в исправную стационарную розетку, затем подключают к выходу защищаемый аппарат. Монтаж не требует вскрытия корпуса. Степень защиты IP20 предполагает эксплуатацию внутри сухих помещений. При повреждении корпуса, ослаблении контактов, потемнении пластика или заметном нагреве использование прекращают. VP-10 AS контролирует только напряжение и не отключает нагрузку при перегрузке по току или коротком замыкании, не обнаруживает ток утечки и не защищает от импульсных перенапряжений. В электроустановке его применяют совместно с аппаратами защиты, предусмотренными проектом. Защитный проводник PE проходит через сеть штатным путем и не должен коммутироваться реле напряжения. При подключении через удлинитель необходимо учитывать номинал его кабеля, вилки и розетки; дополнительное звено не должно создавать перегрев контактов или падение напряжения.
Область применения
Прибор контролирует напряжение в одной точке питания и подходит для оборудования с обычной вилкой, подключаемого к однофазной сети: холодильников, котлов управления, насосов малой мощности, вычислительной и аудио-видео аппаратуры. Розеточное исполнение упрощает ввод в эксплуатацию: монтаж в щите и изменение стационарной проводки не требуются. При выборе потребителя учитывают не только установившуюся мощность, но также пусковой ток, характер нагрузки и допустимый ток коммутационных контактов. Прибор рассчитан на применение с сетью 230 В переменного тока, а измерительный тракт работает в широком диапазоне входного напряжения. Настройки следует соотносить с паспортными пределами подключаемого оборудования. Если параметры сети выходят за эти пределы, реле отключит питание, но не скорректирует напряжение.
Таким образом, DigiTOP VP-10 AS — компактное однофазное реле для контроля напряжения и защиты одного подключенного электроприемника. Диапазоны уставок, быстрое отключение при значительном отклонении и регулируемая задержка повторной подачи питания позволяют учитывать требования конкретной нагрузки. При применении соблюдают предел 10 А, проверяют активную мощность и пусковые характеристики, а защиту от сверхтока, утечки и импульсных перенапряжений возлагают на соответствующие аппараты. Корректно выбранные настройки помогают исключить питание потребителя при недопустимом напряжении, не изменяя параметров сети. Компания «Олниса» осуществляет поставку промышленного оборудования, включая модель VP-10 AS.
