Реле напряжения DigiTOP 40А — надежная защита электрооборудования от перепадов напряжения
DigiTOP VA-40A — модульное устройство для контроля параметров однофазной сети. Оно отключает нагрузку при выходе напряжения за установленные границы или превышении допустимого тока. Прибор рассчитан на сеть переменного тока 220 В и номинальную нагрузку 40 А. После аварийного отклонения напряжения питание восстанавливается автоматически, после токового срабатывания требуется ручной возврат. Реле служит дополнительным уровнем защиты линии, но не заменяет автоматический выключатель, УЗО или устройство защиты от импульсных перенапряжений: выбор каждого аппарата определяется параметрами сети, кабеля и нагрузки.
Контролируемые параметры
Электронная схема непрерывно измеряет напряжение и сравнивает его с заданными верхним и нижним пределами. При выходе за любой порог электромагнитное реле размыкает цепь потребителя. После возвращения напряжения в допустимый диапазон устройство выдерживает настроенный интервал, затем автоматически включает нагрузку. Такая задержка снижает риск повторных запусков при неустойчивом электроснабжении и полезна для холодильников, кондиционеров и компрессорных установок. Вторая функция — контроль потребляемого тока. При превышении допустимого для аппарата значения питание отключается, что помогает ограничить последствия перегрузки и нагрева проводки. При токовом срабатывании повторное включение производится кнопкой на лицевой панели. Перед сбросом следует выяснить причину отключения и устранить перегрузку. Электронный измерительный узел формирует команду, а коммутацию выполняют силовые контакты реле. Поэтому контроль тока VA-40A следует считать дополнительной функцией и не использовать вместо полноценной защиты от короткого замыкания. Основные характеристики и функции модели:
- номинальный ток нагрузки — 40 А,
- максимальный ток нагрузки — 50 А,
- номинальное напряжение — 220 В переменного тока,
- расчетная номинальная мощность нагрузки — 8800 ВА,
- однофазная сеть, исполнение цепи — 1P+N,
- нижний порог отключения — настраивается в пределах 120–200 В,
- верхний предел отключения — до 270 В,
- задержка повторного включения — 5–600 с,
- минимальное время реакции — 0,02 с,
- степень защиты корпуса — IP20, установка — на DIN-рейку.
Конструкция и монтаж

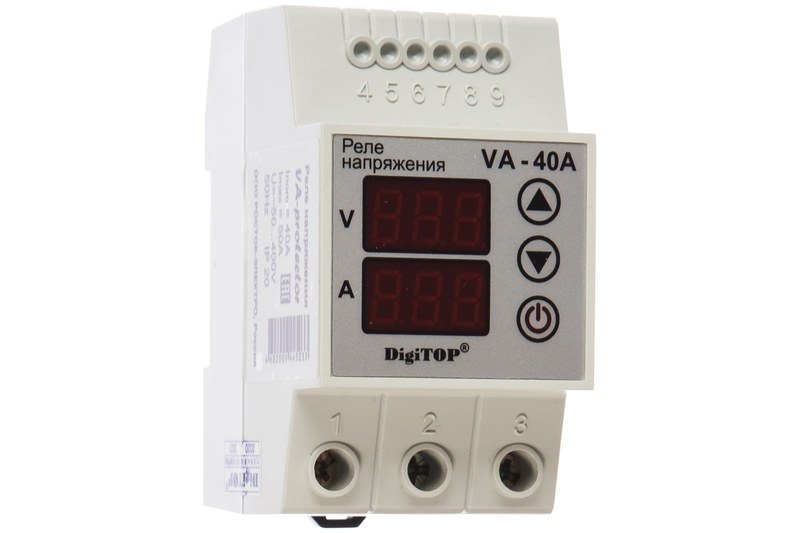

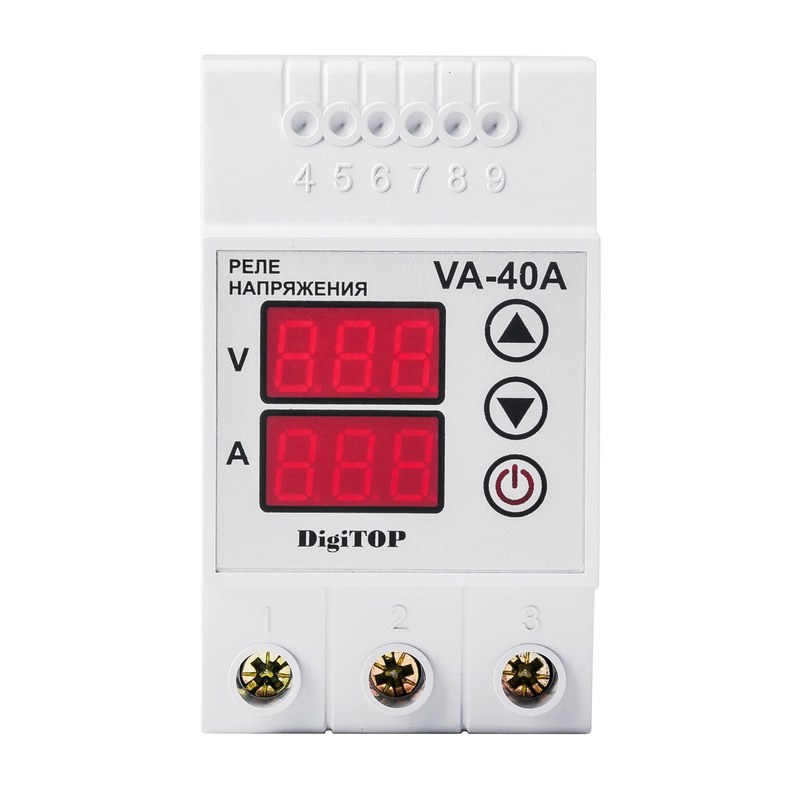

Корпус выполнен для установки в распределительном щите на стандартную DIN-рейку. На лицевой панели расположены органы настройки и индикации, предназначенные для контроля текущего напряжения и изменения уставок. Модульное исполнение позволяет разместить реле рядом с защитными аппаратами линии в шкафу. Степень защиты IP20 предполагает установку внутри закрытого щита, обеспечивающего требуемую защиту от пыли, влаги и случайного прикосновения к токоведущим частям. Проводники подключают к клеммам согласно схеме конкретной версии; сечение и материал должны соответствовать документации, а зажимы — быть надежно затянуты. Изоляция не должна попадать под контактную площадку: плохое соединение вызывает нагрев и повреждение клеммы. Кабель выбирают с учетом расчетного тока, способа прокладки, температуры и группировки проводников. В цепи предусматривают автоматический выключатель, согласованный с кабелем и ожидаемым током короткого замыкания. Реле включают последовательно с нагрузкой по проектной схеме.
Настройка и алгоритм работы
После подачи питания прибор измеряет напряжение сети. Если оно в заданном диапазоне и ток не превышен, контакты замкнуты. Выход напряжения за установленный предел вызывает отключение. После нормализации начинается отсчет задержки; новое аварийное отклонение прерывает цикл восстановления. Уставки выбирают по допустимому диапазону питания потребителей: слишком узкий диапазон вызывает лишние срабатывания, чрезмерно широкий снижает защиту чувствительной электроники. При токовом отключении автоматический возврат не выполняется: после устранения причины требуется нажать кнопку на приборе. Перед повторной подачей питания проверяют ток потребителей и состояние соединений. Если отключение повторяется, цепь выводят из работы до определения причины. Срабатывание встроенного токового контроля не обеспечивает требуемой защиты от всех сверхтоков и не заменяет аппарат, выбранный по расчетному току короткого замыкания. Защита от утечки тока, импульсных перенапряжений и перегрева отдельных элементов также обеспечивается соответствующими устройствами.
Сферы применения
VA-40A применяют в однофазных распределительных щитах жилых и коммерческих объектов, а также в цепях оборудования, чувствительного к отклонениям питающего напряжения. Основные потребители — бытовая техника, электронные блоки управления, насосы и вентиляционные установки при соблюдении коммутационных характеристик. Для индуктивных нагрузок учитывают пусковой ток, частоту переключений и ресурс контактов. Если пусковые процессы или рабочий ток превышают возможности встроенного реле, применяют внешний контактор, а VA-40A используют в его цепи управления по рассчитанной схеме.
Таким образом, DigiTOP VA-40A объединяет контроль напряжения и тока с коммутацией однофазной нагрузки. Он отключает потребителей при недопустимом напряжении, выдерживает заданную паузу перед автоматическим восстановлением питания и требует ручного возврата после токовой перегрузки. Результат зависит от корректной настройки, расчета линии и согласования с другими аппаратами защиты. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические устройства для распределения и контроля питания.
