Токовые клещи Fluke 1630-2 — надежное решение для проверки электрической безопасности

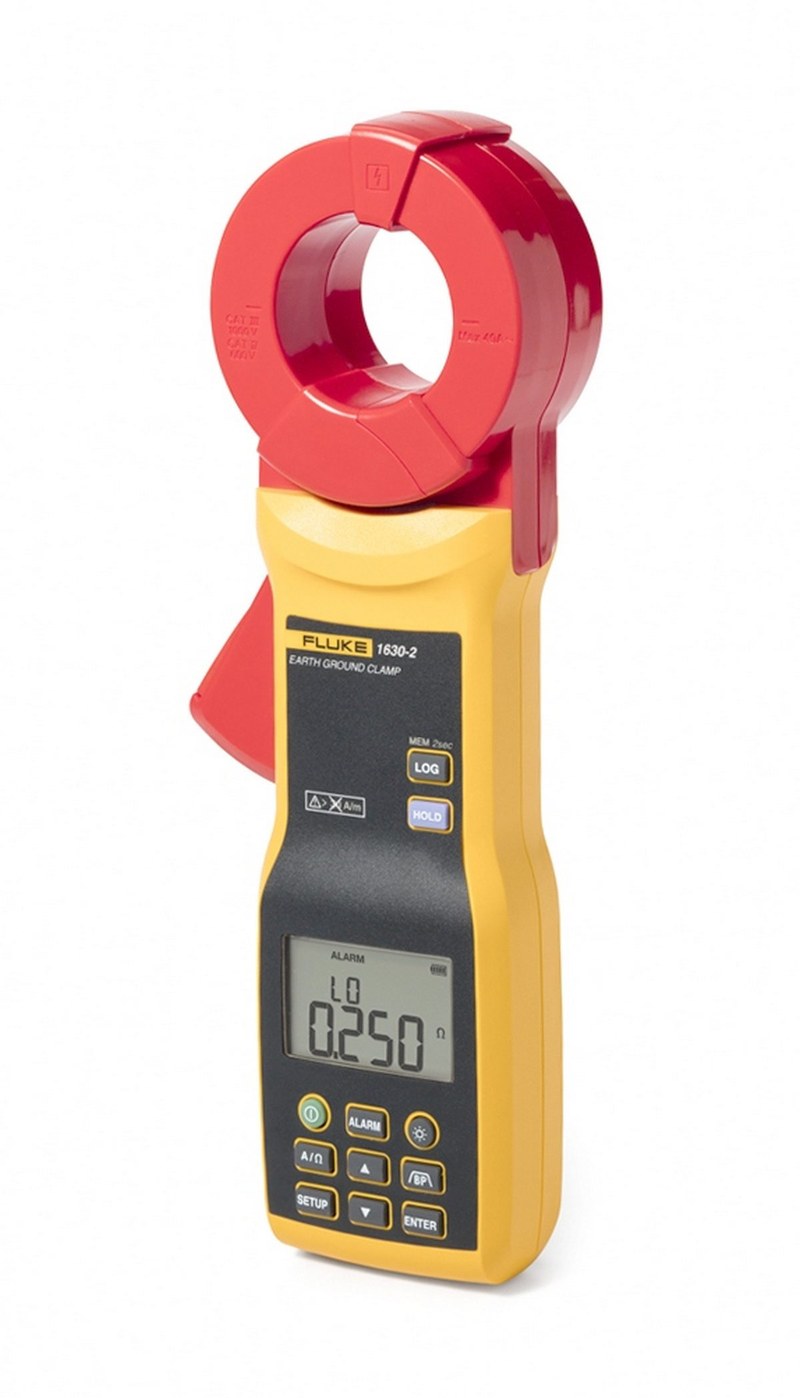

Fluke 1630-2 — переносные токовые клещи для измерения сопротивления заземляющего контура и переменного тока утечки. Прибор применяют в действующих многократно заземлённых системах с замкнутыми параллельными путями, без разрыва цепи и вспомогательных электродов. Он же удобен в зданиях и установках, где доступ к грунту затруднён. Метод требует параллельного возврата и не заменяет измерение отдельного электрода. В режиме сопротивления одна часть клещевого узла создаёт испытательный сигнал, другая регистрирует отклик. Ток замыкается через охваченный проводник и параллельные заземляющие связи, после чего электроника определяет эквивалентное сопротивление петли. Показание характеризует контур в точке измерения, включая его соединения и возвратные ветви, а не отдельный электрод. Метод без зондов работает только при наличии замкнутого пути через другие заземлители; одиночный электрод таким способом проверить нельзя.
Основные параметры
Ключевые характеристики прибора задают рабочие пределы и точность измерения:
- сопротивление петли — 0,025–1500 Ом, выбор диапазона автоматический,
- переменный ток утечки — 0,200 мА–39,99 А, истинное среднеквадратичное значение,
- частотный диапазон — 40 Гц–1 кГц без включённого фильтра,
- дисплей — 9999 отсчётов, обновление четыре раза в секунду,
- предельное напряжение относительно земли — 1000 В,
- память — не менее 32 760 результатов, интервал регистрации от 1 с до 59 мин 59 с,
- питание — четыре щелочные батареи AA, время работы более 15 ч в режиме сопротивления при выключенных подсветке и радиоканале,
- рабочая температура — от −10 до +50 C, степень защиты — IP30 при сомкнутых губках.
Погрешность сопротивления меняется по диапазонам: 0,025–0,249 Ом — ±(1,5 % показания + 0,02 Ом), 0,250–0,999 Ом — ±(1,5 % + 0,05 Ом), 1,000–9,999 Ом — ±(1,5 % + 0,10 Ом), 10,00–49,99 Ом — ±(1,5 % + 0,30 Ом), 50,00–99,99 Ом — ±(1,5 % + 0,50 Ом), 100,0–199,9 Ом — ±(3 % + 1 Ом), 200,0–399,9 Ом — ±(5 % + 5 Ом), 400–599 Ом — ±(10 % + 10 Ом), 600–1500 Ом — ±20 %. Условия: петля без индуктивности, проводник центрирован и перпендикулярен губкам. Для тока утечки основная погрешность — ±2 % показания с добавкой: 0,05 мА на диапазоне 0,200–3,999 мА, 0,03 мА на 4,00–39,99 мА и 0,3 мА на 40,0–399,9 мА. Разрешение здесь составляет 1, 10 и 100 мкА. Для 0,400–3,999 А и 4,00–39,99 А разрешение равно 1 и 10 мА, добавка — 3 и 30 мА. Учитываются частота сигнала и коэффициент амплитуды до трёх.
Конструкция и функции

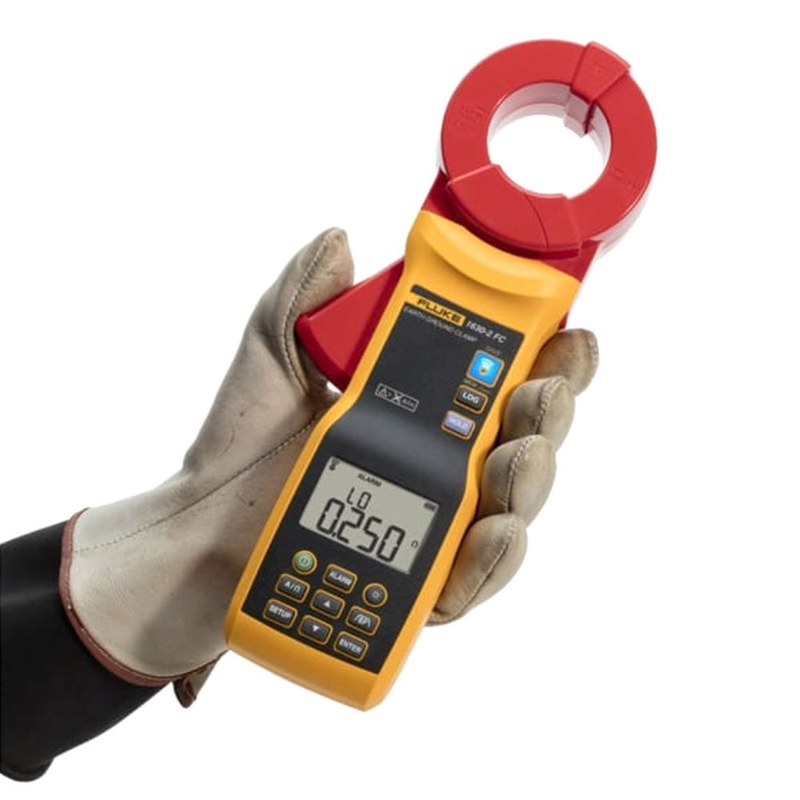

Размыкаемые губки имеют усиленный шарнир и охватывают проводник диаметром до 40 мм. Полное смыкание и чистота поверхностей необходимы для повторяемости. При испытании сопротивления проводник располагают в центре окна перпендикулярно губкам. Для контроля утечки охватывают только заземляющий проводник: одновременный охват фазы и нейтрали компенсирует их токи. Экран отображает режим и результат, а OL обозначает перегрузку. Предусмотрены удержание показания, подсветка, верхний и нижний пороги сигнализации, регистрация и полосовой фильтр. Состояние фильтра фиксируют, так как он меняет полосу анализа и влияет на сопоставление замеров. Исполнение 1630-2 FC дополнено беспроводной передачей Fluke Connect. Наличие радиосвязи следует проверять по точному обозначению модели: функция FC не должна приписываться исполнению без этого суффикса. Измерения можно сохранять во внутреннюю память и без беспроводного обмена. Запись с заданным интервалом полезна для наблюдения за изменением параметра во времени и сокращает число ручных операций.
Порядок работ и обработка результатов
Перед работой осматривают корпус и губки, проверяют батареи и соблюдают категорию измерений и допустимое напряжение. Для испытания петли прибор охватывает ветвь многоточечно заземлённой системы. Устойчивое показание записывают вместе с точкой проверки. Сравнение нескольких участков помогает обнаружить различия, но не указывает автоматически на неисправный элемент; результаты сопоставляют со схемой, проектными критериями и предыдущими замерами. Ток утечки измеряют без отсоединения защитного проводника, сравнивая состояние установки при сопоставимой конфигурации нагрузок. В протоколе отмечают время, режим и состояние фильтра. Пороговая сигнализация помогает замечать выход за пределы, заданные для конкретного объекта. Интервал регистрации выбирают по длительности наблюдения и скорости изменения параметра. Память хранит до 32 760 результатов; каждой записи нужны идентификатор точки, состояние оборудования, единицы и описание схемы заземления, иначе сравнение серий может быть неверным.
Безопасность и границы метода
Измерения выполняют квалифицированные работники по правилам электробезопасности объекта. Заявлены IEC/EN 61010-1, степень загрязнения 2, IEC/EN 61010-2-032, CAT IV 600 В и CAT III 1000 В, а также IEC/EN 61557-1, IEC/EN 61557-5 и IEC/EN 61557-13. Категория не отменяет безопасного доступа к токоведущим частям; до установки оценивают риск дугового воздействия и необходимость СИЗ. Клещи измеряют петлю многократно заземлённой сети, не сопротивление грунта или изолированного электрода. Индуктивность, центрирование, токи в соседних проводниках и электромагнитные поля могут влиять на показания. При нестабильном результате проверяют топологию и применяют соответствующую задаче методику, например измерение с вспомогательными электродами.
Таким образом, Fluke 1630-2 предназначен для оперативной проверки сопротивления заземляющей петли и переменного тока утечки в действующих системах с несколькими путями заземления. Клещевое измерение позволяет обследовать контур без его разрыва, а регистрация данных поддерживает сопоставление показаний при периодическом контроле. Корректная оценка требует учёта схемы соединений, точностных условий, выбранной полосы и пределов метода. Беспроводная передача предусмотрена в модели 1630-2 FC и зависит от конкретного исполнения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для электротехнических работ.
