Клемма Hager KF82A — надежное решение для подключения проводников в электроустановках

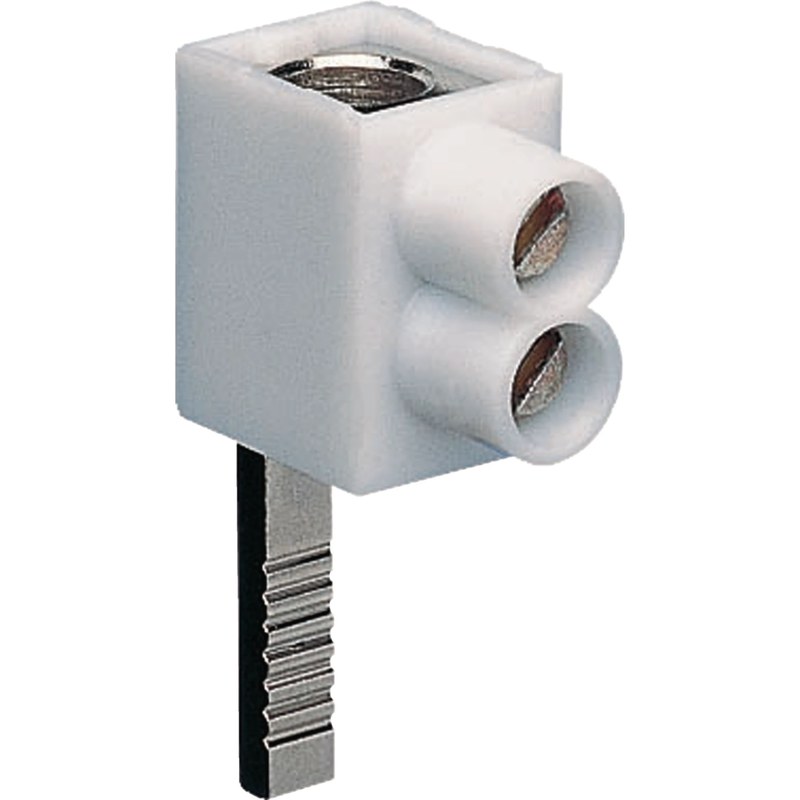

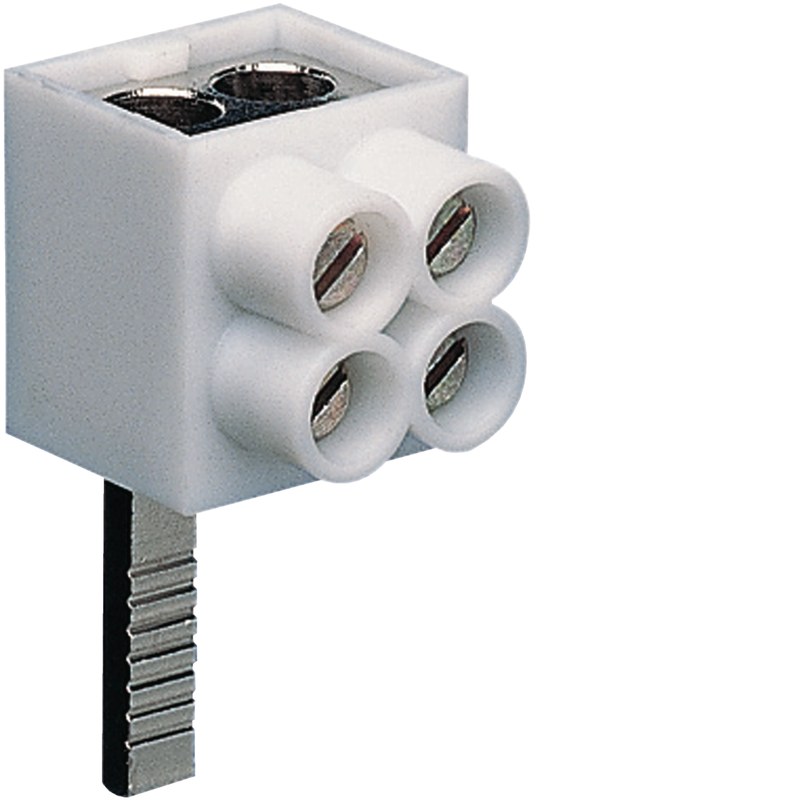

Hager KF82A — соединительный аксессуар для распределительных устройств. Он объединяет штифтовой контакт для установки на совместимый аппарат и два винтовых зажима для проводников. Клемма формирует общую электрическую точку внутри предусмотренной схемы, но не является коммутационным или защитным аппаратом: она не отключает цепь при перегрузке или коротком замыкании. KF82A выполнена как однополюсная клемма со штифтовым выводом и двумя местами подключения проводов. Штифт входит в предусмотренный контактный зажим аппарата, а жилы фиксируются винтами. Ток проходит между выводом и проводниками через общий токоведущий элемент; прижимное усилие обеспечивает механическое удержание и контакт. Такая компоновка позволяет организовать соединение в компактном узле.
Основные характеристики
Ниже перечислены следующие параметры, определяющие область подключения, включают:
- номинальный ток — 63 А,
- число зажимов для проводников — два,
- тип подключения жил — винтовой,
- сечение гибкого проводника — до 2 × 10 мм2,
- сечение жесткого проводника — до 16 мм2,
- исполнение вывода — однополюсный штифт,
- соответствие требованиям RoHS — да,
- содержание галогенов — отсутствует.
Сечение 2 × 10 мм2 относится к двум гибким жилам, а предел 16 мм2 — к жесткому проводнику в соответствующем зажиме. Эти значения не складывают и не трактуют как возможность подключить одну жилу сечением 20 или 32 мм2. Для иной конструкции жилы, размера либо наконечника требуется подтверждение допустимости по документации клеммы и аппарата.
Конструкция и совместимость
Штифтовая часть образует механический интерфейс с аппаратом, винтовая — принимает линейные проводники. Надежность контакта зависит от полной посадки штифта, состояния сопрягаемых поверхностей и правильного прижатия жил. Перекос или неполное введение могут увеличить переходное сопротивление и вызвать локальный нагрев. До монтажа сверяют обозначение KF82A и допустимость применения с конкретным устройством. Совпадение внешней формы не подтверждает совместимость с любым выключателем, контактором или распределителем: имеют значение контактная геометрия и конструктивные ограничения. После замены аппарата проверяют совместимость.
Монтаж и контроль
Изоляцию снимают на длину, необходимую для полного ввода жилы в зажим. Гибкие проволоки не должны быть надрезаны или распушены; изоляция не должна попадать под прижим, а оголенный металл — выступать из контактной зоны. При сборке выполняют следующие действия:
- сверяют артикул и совместимость с аппаратом,
- проверяют отсутствие напряжения и чистоту контактных поверхностей,
- подготавливают жилы без повреждения проводника,
- полностью устанавливают штифт в предназначенный зажим,
- затягивают винты с предписанным для оборудования моментом,
- проверяют удержание каждой жилы и отсутствие выступающих проволок,
- контролируют укладку проводов и установку защитных крышек.
Момент затяжки нельзя выбирать по номинальному току или назначать произвольно. Недостаточное усилие может ослабить контакт и привести к нагреву, а чрезмерное — повредить проводник или винтовой узел. Используют значение, указанное для соответствующего аппарата или сборки; общие данные другой серии не являются заменой его инструкции.
Сферы применения
Объединяемые проводники должны соответствовать одной электрической схеме и согласованному режиму защиты. Нельзя использовать клемму для произвольного соединения цепей с разными потенциалами или уровнями напряжения. Если требуется больше двух ответвлений, независимое отключение или секционирование, выбирают компонент, рассчитанный на такую функцию. Тепловую пригодность оценивают по длительности нагрузки, температуре в корпусе, взаимному нагреву аппаратов и условиям отвода тепла. Допустимое сечение само по себе не подтверждает пригодность цепи: дополнительно проверяют ток, падение напряжения и нагрев контактных соединений. Для плотной компоновки учитывают предусмотренные для системы коэффициенты снижения нагрузки. KF82A нельзя использовать как защитный аппарат, выключатель, соединитель для жил за пределами указанного сечения либо аксессуар для произвольного монтажного места. В приведенных характеристиках не заданы рабочее напряжение, момент затяжки и степень защиты корпуса; эти параметры нельзя выводить из значения тока или наличия изоляции. Их проверяют по документации аппарата и законченной сборки. Показатели RoHS и «без галогенов» описывают экологические свойства материалов, но не заменяют оценку пожарной безопасности и условий эксплуатации всего щита.
Таким образом, Hager KF82A — однополюсная штифтовая клемма с двумя винтовыми зажимами, номинальным током 63 А и возможностью присоединения двух гибких жил до 10 мм2 каждая или жестких жил до 16 мм2. Она обеспечивает компактное соединение в распределительном узле при подтвержденной совместимости, корректной подготовке проводников и соблюдении монтажных требований. Надежность определяется посадкой контакта, затяжкой по заданному моменту и тепловой оценкой цепи; функции защиты клемма не выполняет. Компания «Олниса» осуществляет поставку промышленного оборудования, включая изделия для комплектации электротехнических систем.
