Кабельный тестер Fluke MS2-100 — технические характеристики и функциональные возможности

Fluke Networks MicroScanner2 MS2-100 — переносной верификатор медных линий телефонии, Ethernet и коаксиальной связи. Он проверяет распиновку, оценивает длину, локализует дефекты, идентифицирует дальний конец и обнаруживает некоторые сетевые сервисы. Прибор применяют для первичной диагностики физического уровня при монтаже и поиске отказов.

Принцип работы и выявляемые неисправности

Длину прибор рассчитывает по времени прохождения тестового сигнала и заданному коэффициенту NVP — номинальной скорости распространения сигнала в кабеле. NVP зависит от конструкции и материала линии; пользователь задаёт его для витой пары или коаксиала и может уточнить по отрезку известной длины. Поэтому результат представляет собой оценку длины, чувствительную к настройке коэффициента, а не измерение геометрической трассы. Функция wiremap сравнивает состояние контактов на ближнем конце с удалённым адаптером. Экран показывает порядок жил и пар, номер идентификатора, а также приблизительное расстояние до неисправности. Диагностируются обрыв отдельного проводника, короткое замыкание, перепутанные контакты и split pair — ошибочное соединение жил из разных скрученных пар. Последний дефект может сохранять электрическую непрерывность по отдельным контактам, но нарушать симметрию передачи и вызывать проблемы на высоких частотах. Диапазон измерения достигает 460 м при разрешении 0,3 м. Типичная точность — ±4 % или ±0,6 м (берётся большее значение), плюс неопределённость NVP. Ответвления и переходы затрудняют интерпретацию; для повторяемости участок изолируют от оборудования и параллельных ветвей.

Индикация и средства поиска

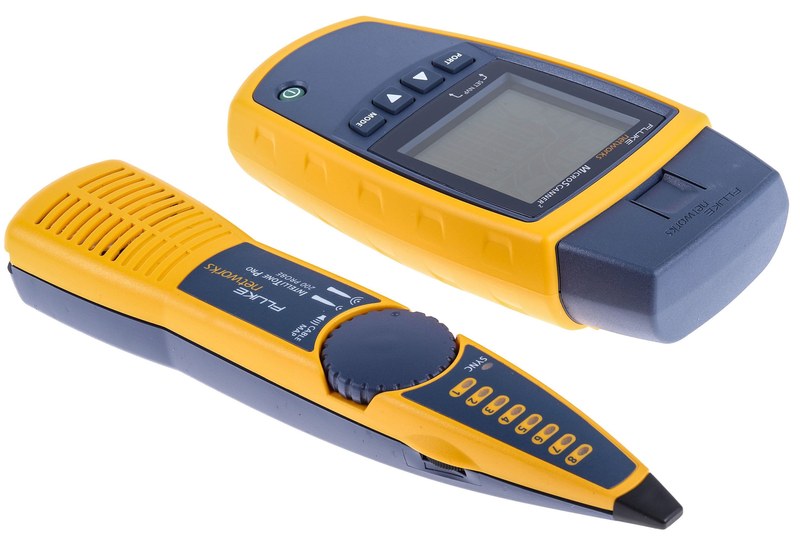

Подсвечиваемый монохромный ЖК-дисплей показывает wiremap, длину пар, расстояние до дефекта, номер удалённого идентификатора и сведения об оконечном устройстве. Совместное отображение упрощает проверку кроссовых, розеток и шкафов и помогает локализовать проблемную пару. Удалённые идентификаторы #2–7 маркируют порты и помогают сопоставить линию с розеткой или кроссовой точкой. Базовая комплектация MS2-100 содержит основной wiremap-адаптер; идентификаторы поставляются отдельно либо в расширенном наборе. Тоногенератор формирует цифровой IntelliTone для поиска кабеля данных в пучках и при помехах с совместимым зондом, а также аналоговый сигнал для телефонных, коаксиальных, охранных и акустических цепей. SmartTone меняет рисунок сигнала при замыкании пары, облегчая её идентификацию. Трассировка не оценивает качество передачи.

Характеристики и конструкция

К основным параметрам прибора относятся:

• измерение длины до 460 м с разрешением 0,3 м,
• типичная точность длины ±4 % или ±0,6 м плюс неопределённость NVP,
• поддержка витой пары UTP, FTP, SSTP и коаксиала 50/75/93 Ом,
• разъёмы RJ45/RJ11 и F для подключения соответствующих кабелей,
• обнаружение wiremap-дефектов, split pair и до семи удалённых идентификаторов,
• распознавание Ethernet-портов 10/100/1000 Мбит/с,
• обнаружение PoE IEEE 802.3af без измерения отдаваемой мощности,
• питание от двух батарей AA, типичное время работы 20 часов,
• габариты с батареями и адаптером 7,6 × 16,3 × 3,6 см, масса 363 г,
• рабочая температура 0...45 C, хранение при −20...+60 C.

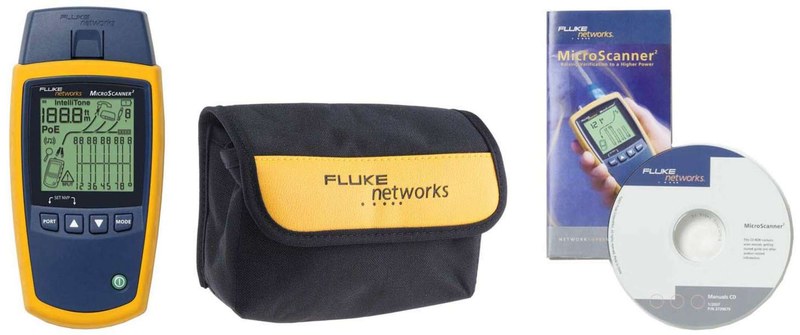

Резиновый держатель защищает корпус, сумка служит для переноски. Питание от двух сменных батарей AA упрощает продолжение полевой работы; магнитный ремень доступен в составе отдельных комплектов.

Порядок полевой проверки

Последовательность проверки включает:

• определить тип линии, её оконечные разъёмы и границы проверяемого сегмента,
• отключить кабель от сетевого оборудования, если требуется обычная проверка разводки,
• подключить wiremap-адаптер или идентификатор к дальнему концу, тестер — к ближнему,
• выбрать подходящее значение NVP и проверить длину каждой отображаемой пары,
• оценить wiremap, индикацию сервиса и расстояние до выявленного дефекта,
• после ремонта повторить тест с теми же адаптерами и настройками.

Скорость Ethernet означает объявленные параметры порта, а обнаружение PoE не гарантирует достаточную мощность под нагрузкой. Прибор не измеряет затухание, NEXT и возвратные потери; сертификацию выполняют анализатором по критериям проекта. Индикация сервисов дополняет, но не подменяет wiremap. При телефонном подключении прибор определяет наличие линейного напряжения POTS и полярность; на Ethernet-стороне распознаёт активный коммутируемый порт и его объявленный скоростной режим. Это позволяет отделить отсутствие физического соединения от ситуации, когда кабельная разводка выглядит исправной, но дальний порт неактивен. Кабель проверяют при отключённом оборудовании; при поиске сервиса анализируют индикацию прибора и wiremap, а также состояние порта на дальнем конце.

Область применения

MS2-100 проверяет витую пару и коаксиал через встроенные разъёмы. Он выявляет дефекты соединения, но не измеряет параметры передачи, не подтверждает категорию кабеля и не заменяет сертификационный анализатор. Поддерживаются следующие объекты:

• витая пара UTP, FTP и SSTP с разъёмами RJ45 или RJ11,
• коаксиальный кабель с волновым сопротивлением 50, 75 или 93 Ом и F-разъёмом,
• Ethernet-порты, объявляющие скорость 10, 100 или 1000 Мбит/с,
• телефонные линии POTS и обнаружение источника PoE стандарта IEEE 802.3af.

PoE-тест выявляет источник IEEE 802.3af, но не измеряет доступную мощность и не проверяет режимы 802.3at/bt. При работе с активными цепями соблюдают правила электробезопасности.

Таким образом, MicroScanner2 MS2-100 проверяет длину и распиновку медных линий, выявляет монтажные дефекты, определяет дальний конец и некоторые сетевые сервисы. Он подходит для монтажной и первичной эксплуатационной диагностики, но не сертифицирует канал. Компания «Олниса» осуществляет поставку промышленного оборудования, включая Fluke MS2-100.
