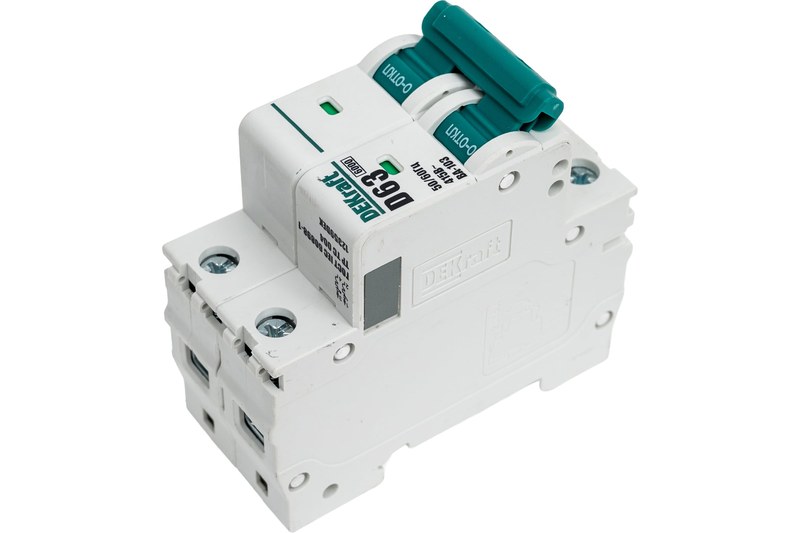

Автоматический выключатель DEKraft ВА-102 — безопасность и стабильность работы электроустановок

Автоматический выключатель ВА-102 DEKraft относится к аппаратам низковольтной защиты, устанавливаемым в щитах для отключения при сверхтоке. Он сочетает ручное управление и защиту проводников от перегрузки и короткого замыкания. Это отличает его от выключателя-разъединителя ВН-102, который предназначен для оперативной коммутации, но не заменяет аппарат защиты. Обозначения близки, поэтому при заказе и проектировании необходимо сверять серию, параметры и каталожный номер с паспортом конкретного исполнения.

Технические параметры и выбор

Параметры семейства задаются исполнением, поэтому при спецификации проверяют следующие сведения на корпусе и в документации:

• число полюсов, определяющее количество одновременно коммутируемых проводников,
• номинальный ток In, согласованный с расчетной нагрузкой и допустимым током линии,
• номинальное рабочее напряжение и частоту сети, соответствующие установке,
• времятоковую характеристику B, C или D, если она предусмотрена данной модификацией,
• номинальную отключающую способность, сопоставляемую с ожидаемым током КЗ в точке монтажа,
• допустимые сечение, материал и тип присоединяемого проводника,
• установочную ширину, совместимость с DIN-рейкой и пространство для подключения,
• условия эксплуатации, включая температуру, влажность и степень загрязнения.

Номинал автомата выбирают так, чтобы рабочий ток не вызывал нежелательных отключений, а кабель сохранял термическую стойкость при перегрузке. Учитывают способ прокладки, группировку кабелей, температуру окружающей среды, число нагруженных жил и поправочные коэффициенты. Установка автомата большего номинала только ради прекращения частых срабатываний может лишить проводник необходимой защиты. Отключающая способность должна быть не ниже расчетного тока короткого замыкания в месте установки; это проверяют расчетом сети, а не по номиналу нагрузки.

Принцип действия

Защита от перегрузки обычно выполняется тепловым расцепителем с биметаллическим элементом. При длительном токе выше рабочего он нагревается, деформируется и воздействует на механизм свободного расцепления. Задержка зависит от величины тока и теплового состояния аппарата: она позволяет переносить допустимые кратковременные пусковые токи, но обеспечивает отключение при продолжительной перегрузке. После предшествующей нагрузки температура автомата и время срабатывания могут отличаться от режима холодного старта. Защиту от короткого замыкания выполняет электромагнитный расцепитель. Большой ток создает в катушке усилие, которое быстро освобождает механизм и размыкает контакты. Буквенная характеристика указывает диапазон мгновенного срабатывания относительно In и согласуется с пусковыми токами электродвигателей, трансформаторов и источников питания. Слишком чувствительный выбор способен вызвать отключение при штатном пуске; завышенный порог снижает быстродействие. Выбор проверяют по время-токовым кривым и расчету петли короткого замыкания.

Конструкция и присоединение

Перед монтажом проверяют маркировку, целостность корпуса, отсутствие трещин, деформаций и следов перегрева. Выключатель фиксируют на DIN-рейке в щите, сохраняя доступ к маркировке и клеммам. Питание подключают по обозначениям и схеме конкретной версии; возможность подвода сверху или снизу подтверждают документацией. Число одновременно коммутируемых полюсов должно соответствовать проекту и режиму нейтрали.

Интеграция в щит и эксплуатация

В групповом щите ВА-102 координируют с вышестоящей защитой и аппаратами на отходящих линиях. Селективность оценивают по время-токовым характеристикам, расчетным токам КЗ и энергетическим параметрам устройств; одного различия номиналов для подтверждения селективной работы недостаточно. При повреждении желательно отключение аппарата, ближайшего к месту аварии, однако результат зависит от реальных характеристик цепи и должен быть проверен проектировщиком.

Области применения

При правильном выборе исполнения ВА-102 применяют для защиты отдельных групп и распределительных линий в щитах зданий, мастерских и промышленных объектов. Решение определяют расчетом и проектом: задают функцию аппарата, число полюсов, номинал, ожидаемый ток короткого замыкания, сечение проводников и координацию с соседними защитными устройствами. Среда с повышенной температурой, вибрацией, пылью или конденсацией требует проверки условий применения и оболочки щита.

Таким образом, ВА-102 DEKraft следует рассматривать как автоматический выключатель конкретного исполнения, параметры которого подтверждаются маркировкой и технической документацией. Защитное действие определяется сочетанием теплового и электромагнитного расцепителей, а надежность зависит от согласования номинала с проводкой, оценки токов короткого замыкания и качества клеммных соединений. При выборе важно отличать ВА-102 от ВН-102: второй аппарат является выключателем-разъединителем и не заменяет автоматическую защиту от сверхтоков. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические компоненты для распределительных систем.
