Автоматический выключатель DEKraft C10 — надежность и безопасность в распределительных системах

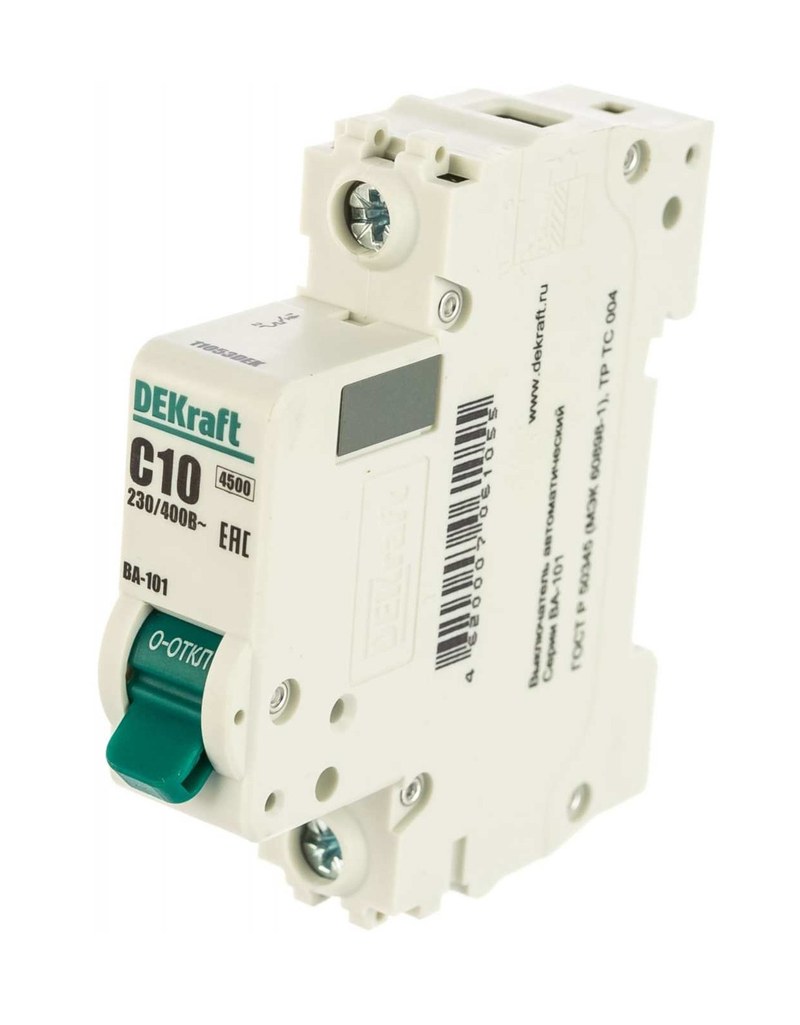

DEKraft C10 защищает низковольтную цепь от перегрузки и короткого замыкания и позволяет отключить ее вручную. C обозначает характеристику мгновенного электромагнитного расцепления, 10 — номинальный ток в амперах. Далее рассматривается однополюсный ВА-101, артикул 11053DEK, с отключающей способностью 4,5 кА.

Основные параметры

Выключатель включают последовательно с нагрузкой. При сверхтоке механизм размыкает цепь. Допустимый ток кабеля зависит от материала и сечения жил, прокладки, температуры и числа нагруженных проводников. Номинал 10 А согласуют с расчетным током нагрузки и допустимым током линии, а не выбирают только по мощности потребителя. Ключевые данные исполнения ВА-101:

• серия — ВА-101,
• артикул — 11053DEK,
• число полюсов — 1P,
• номинальный ток In — 10 А,
• характеристика расцепления — C,
• предельная отключающая способность — 4,5 кА.

Отключающая способность — предельный ток КЗ, который аппарат отключает в нормированных условиях. Его сравнивают с максимальным расчетным током в точке монтажа. Если ток выше предела, выбирают модель с большей способностью или обосновывают резервную защиту вышестоящим аппаратом. Селективность проверяют по времятоковым кривым, а не только по номиналам.

Принцип работы расцепителей

Тепловой расцепитель защищает от длительной перегрузки. Ток нагревает биметаллическую пластину, ее изгиб приводит в действие механизм свободного расцепления и контакты размыкаются. Время отключения зависит от величины сверхтока, начальной температуры аппарата и условий среды. Поэтому небольшая перегрузка отключается с выдержкой, а краткий пусковой импульс обычно не вызывает немедленного срабатывания теплового элемента. Электромагнитный расцепитель быстро освобождает механизм при токе КЗ. Для характеристики C мгновенная область обычно составляет 5–10 In, то есть ориентировочно 50–100 А при In 10 А. Фактическое время задают паспортная кривая и допуски. Возникшая при размыкании дуга гасится в дугогасительной камере. Пусковые токи двигателей, трансформаторов и импульсных источников проверяют расчетом: кривая C уменьшает риск мгновенного отключения при умеренном броске, но не подходит автоматически любой нагрузке.

Конструкция и установка

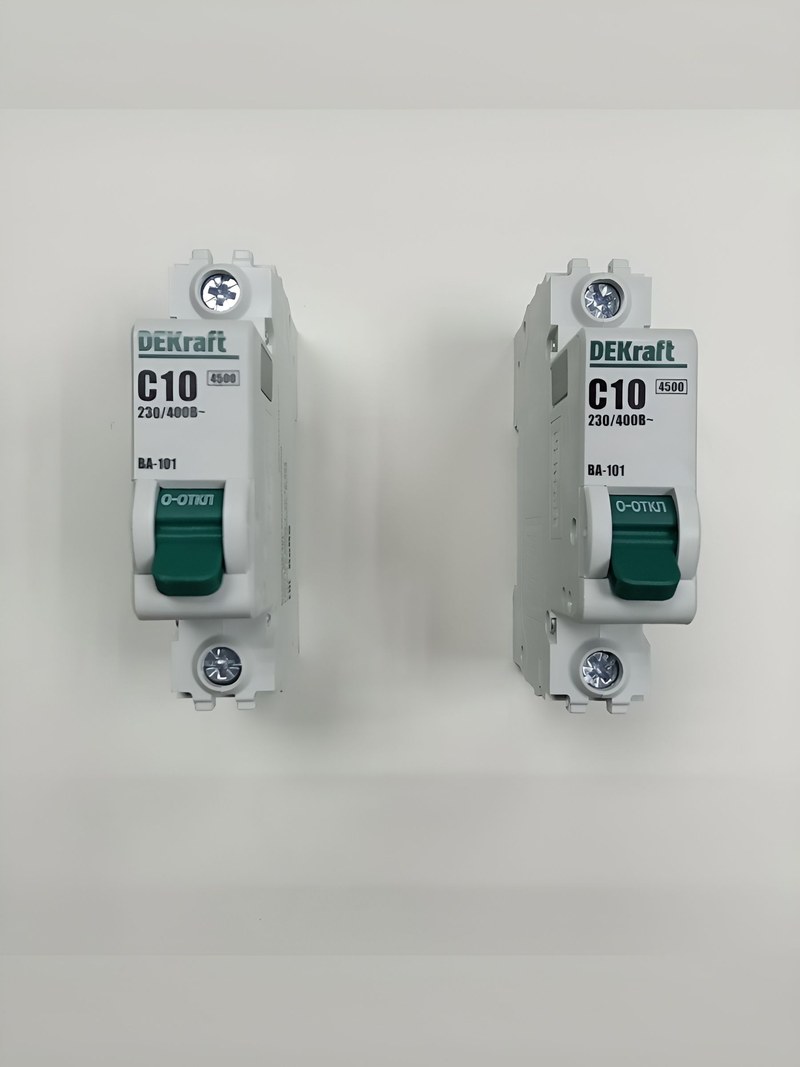

ВА-101 устанавливают на DIN-рейку и подключают через силовые зажимы. Соблюдают допустимые сечение жил, тип проводника и момент затяжки: слабое соединение нагревается из-за переходного сопротивления, чрезмерное усилие повреждает зажим. До монтажа цепь обесточивают, исключают повторную подачу напряжения и проверяют отсутствие напряжения измерительным прибором. Конструктивные особенности серии:

• монолитные заклепки, повышающие механическую прочность корпуса,
• сплошная лицевая панель, закрывающая фронтальные токоведущие зоны,
• боковые каналы охлаждения для отвода тепла,
• возможность установки дополнительных аксессуаров с левой стороны,
• совместимость корпуса с оболочками DEKraft и Systeme Electric.

При групповой установке учитывают температуру, зазоры и взаимный нагрев; при необходимости применяют коэффициенты снижения тока изготовителя. Исполнение 1P размыкает один проводник, поэтому нейтраль и число полюсов выбирают по схеме сети. Работа на постоянном токе возможна только при прямом разрешении документации. Защищаемую линию маркируют.

Подбор и координация защиты

Определяют расчетный ток нагрузки, режим включения и пусковые токи. Рабочий ток не должен превышать номинал автомата, а номинал — длительно допустимый ток кабеля с учетом прокладки. Минимальный ток КЗ в удаленной точке проверяют по времени отключения, максимальный в месте монтажа — по отключающей способности. Для селективности оценивают, отключится ли поврежденная линия без потери питания исправных участков. Практические критерии оценки схемы:

• соответствие номинала расчетной нагрузке и кабелю,
• достаточная отключающая способность по току КЗ,
• допустимое время автоматического отключения,
• согласование кривых с вышестоящей защитой,
• отсутствие ложных отключений при штатном пуске.

Характеристику C применяют при наличии пусковых бросков, проверяя допустимость расчетом. Увеличение номинала ради устранения отключений может лишить кабель требуемой защиты. УЗО или дифференциальный автомат нужны для защиты от утечки; двигатель защищают специализированным аппаратом, если требуется настройка по его току и режиму.

Эксплуатация и контроль состояния

Перед вводом проверяют маркировку, корпус, фиксацию, соединения и соответствие проекту. Испытания выполняют по программе объекта и требованиям к электроустановке. Положение рычага не доказывает отсутствия напряжения при ремонте. После отключения до повторного включения выясняют и устраняют причину сверхтока. При осмотре обращают внимание на следующие признаки:

• потемнение, оплавление либо запах перегретой изоляции,
• нагрев клемм и ослабление проводников,
• трещины корпуса, повреждение рычага или защелки,
• необъяснимые частые отключения при обычной нагрузке,
• несоответствие фактической нагрузки принятой схеме защиты.

Поврежденный перегревом аппарат заменяют после устранения причины; разборка механизма расцепления не является штатным обслуживанием. После замены проверяют соединения и маркировку. Контроль проводят безопасными методами, без произвольного создания КЗ в щите.

Таким образом, DEKraft ВА-101 C10, артикул 11053DEK, — однополюсный автомат на 10 А с характеристикой C и отключающей способностью 4,5 кА. Защита от перегрузки и КЗ зависит от согласования аппарата с проводниками, расчетными токами и схемой объекта. В спецификации указывают серию, артикул, полюсность, номинал, кривую и отключающую способность: запись C10 неполна. Компания «Олниса» осуществляет поставку промышленного оборудования, включая аппараты модульной защиты.
