Возможности контроллера Eliwell IC 915 для промышленного применения
Контроллер Eliwell IC 915 представляет собой электронное устройство для автоматического регулирования температуры в технологическом оборудовании. Прибор обеспечивает контроль измеряемого параметра, управление исполнительными механизмами и поддержание установленных температурных режимов. Его применение позволяет автоматизировать работу нагревательных и охлаждающих установок без постоянного вмешательства оператора.
Технические характеристики
Электрические и измерительные параметры Eliwell IC 915 определяют условия его эксплуатации, совместимость с датчиками и допустимые нагрузки. Конкретное исполнение устанавливается по полному обозначению изделия и маркировке на корпусе. Основные технические характеристики семейства IC 915:
- Тип устройства — электронный температурный контроллер с двухпозиционным регулированием,
- Количество основных регулирующих каналов — до 2,
- Количество измерительных входов — 1 в базовых исполнениях; конфигурация расширенных модификаций может отличаться,
- Напряжение питания — 12 В переменного или постоянного тока, 115 или 230 В переменного тока; существуют исполнения на 24 В,
- Допустимое отклонение питания для соответствующих модификаций — ±10 %,
- Частота переменного питающего напряжения — 50/60 Гц,
- Потребляемая мощность при питании от сети 115/230 В — около 3 ВА,
- Потребляемая мощность низковольтных исполнений — до 1,5 ВА для ряда модификаций,
- Коммутационная способность релейных выходов — 8(3) А при 250 В переменного тока для соответствующих исполнений,
- Диапазон отображения температуры с датчиком NTC — от −50 до +110 C,
- Диапазон отображения температуры с датчиком PTC — от −50 до +140 C в исполнениях с соответствующей градуировкой,
- Разрешение отображения — 0,1 или 1 C,
- Погрешность измерительного канала — порядка 0,5 % полной шкалы с дополнительной составляющей в один разряд,
- Температура окружающей среды при эксплуатации — от −5 до +55 C,
- Температура хранения — от −30 до +85 C,
- Допустимая относительная влажность — 10–90 % без образования конденсата,
- Степень защиты передней панели — IP65,
- Габариты лицевой части — 74 × 32 мм,
- Глубина корпуса — приблизительно 59–60 мм без учета выступающих соединений,
- Размер монтажного отверстия — 71 × 29 мм,
- Максимальное сечение проводника для винтовых клемм — 2,5 мм2.
Параметры коммутационных контактов требуют отдельного внимания. Обозначение 8(3) А показывает различие допустимых токов для определенных категорий нагрузки. При подключении двигателей, электромагнитных аппаратов и других индуктивных потребителей необходимо учитывать пусковые токи и характер электрической нагрузки.
Конструкция и основные элементы

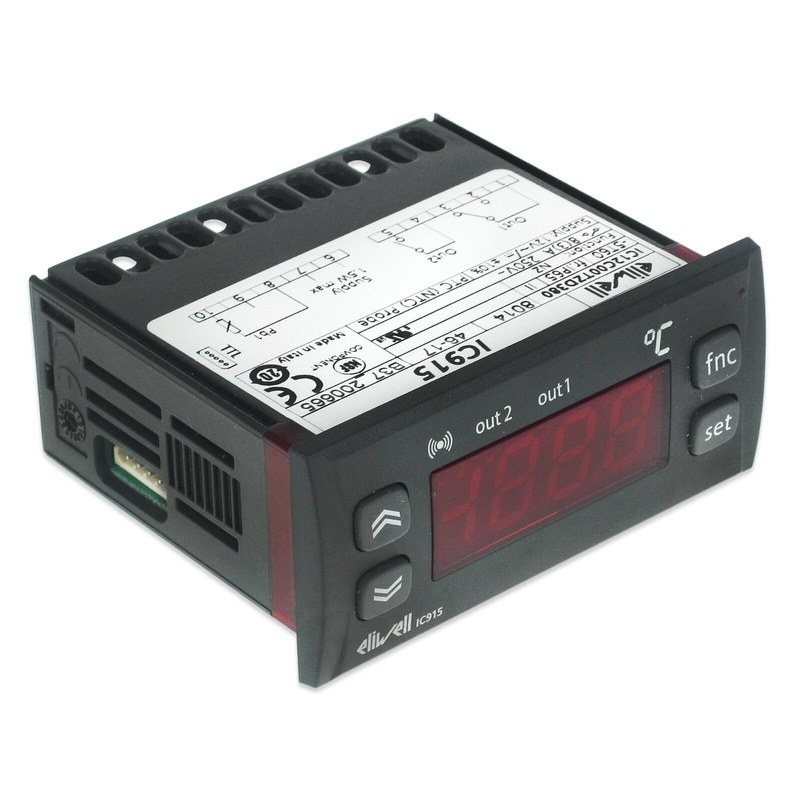

Контроллер выполнен в компактном корпусе для встраивания в переднюю панель электрического шкафа или технологической установки. Конструкция объединяет измерительную электронику, цепи питания, органы управления и выходные коммутационные элементы. Основные конструктивные узлы устройства представлены следующими компонентами:
- Корпус из полимерного материала PC+ABS, защищающий внутренние электронные элементы,

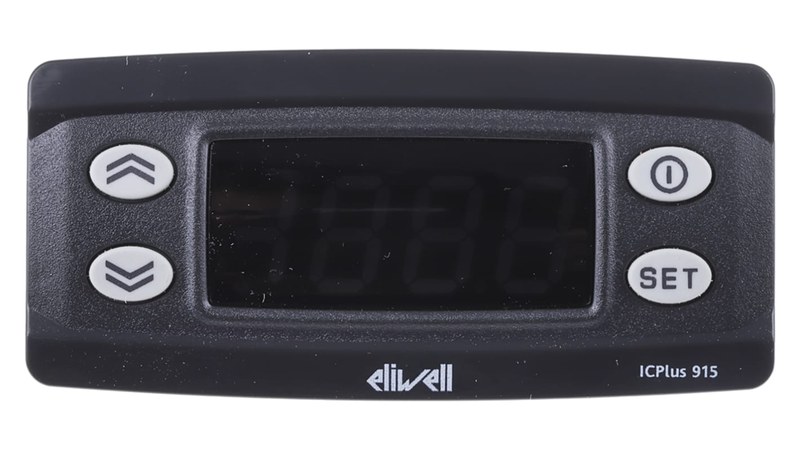

- Лицевая панель с цифровым индикатором для отображения температуры и параметров настройки,
- Клавиатура с четырьмя кнопками для управления меню и изменения установок,
- Микроконтроллер, выполняющий обработку измерений и алгоритмы регулирования,
- Измерительный вход для подключения совместимого температурного датчика,
- Релейные выходы для коммутации цепей исполнительного оборудования,
- Источник внутреннего питания электронных компонентов,
- Винтовые клеммы для электрического подключения,
- Светодиодные индикаторы состояния выходов и аварийных условий,
- Сервисный интерфейс TTL для программирования с помощью совместимых принадлежностей.
Измерительный тракт преобразует электрический сигнал датчика в цифровое значение температуры. Микроконтроллер выполняет сравнение с уставками, учитывает заданный дифференциал и определяет необходимость переключения реле.
Принцип работы температурного контроллера
Функционирование Eliwell IC 915 основано на периодическом измерении температуры и сравнении полученного значения с заданными границами. Для каждого управляющего канала может быть определена собственная уставка и дифференциал переключения. Последовательность регулирования включает следующие операции:
- Получение электрического сигнала от подключенного температурного датчика,
- Преобразование сигнала в измеренное значение температуры,
- Сравнение температуры с установленной уставкой соответствующего канала,
- Определение требуемого состояния релейного выхода,
- Проверку временных ограничений и защитных задержек,
- Включение или отключение исполнительного оборудования,
- Повторное измерение и корректировку состояния выхода при изменении температуры.
Рабочие режимы и параметры регулирования
Гибкость Eliwell IC 915 обеспечивается настройкой рабочих уставок, направлений регулирования и временных параметров. Основные алгоритмы задаются через меню прибора без изменения аппаратной части. В системе регулирования используются следующие настройки:
- SP1 — температурная уставка первого канала,
- SP2 — температурная уставка второго канала,
- HC1 и HC2 — выбор режима нагрева или охлаждения для соответствующих регуляторов,
- dF1 и dF2 — дифференциалы включения и отключения выходов,
- LS1 и LS2 — нижние допустимые границы изменения уставок,
- HS1 и HS2 — верхние допустимые границы изменения уставок,
- HA1 и HA2 — верхние пороги аварийной сигнализации,
- LA1 и LA2 — нижние пороги аварийной сигнализации,
- Параметры временных задержек — ограничения момента включения и повторного запуска исполнительного оборудования.
Для температурных исполнений дифференциал может настраиваться в пределах 0–30 C в зависимости от модели и параметров программирования.
Применение в промышленном оборудовании
Контроллер Eliwell IC 915 используется в системах, где температурное регулирование может выполняться посредством релейного управления. Его функциональные возможности подходят для сравнительно простых локальных систем автоматизации. Основные направления применения включают:
- Холодильные установки для поддержания заданной температуры рабочей среды,
- Технологические камеры с электрическим нагревом,
- Системы вентиляции и кондиционирования воздуха,
- Теплообменные установки с регулируемым температурным режимом,
- Промышленные водонагревательные системы,
- Сушильные установки с дискретным управлением нагревателями,
- Оборудование для температурной обработки материалов,
- Локальные системы контроля температуры производственных помещений,
- Вспомогательные установки охлаждения технологических жидкостей.
Таким образом, Eliwell IC 915 представляет собой компактный электронный контроллер для автоматического температурного регулирования. Его работа основана на измерении температуры, сравнении показаний с установленными уставками и управлении релейными выходами. Возможность настройки дифференциалов и защитных задержек позволяет адаптировать алгоритм переключения к особенностям конкретного технологического оборудования. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортимент поставляемой продукции входят устройства промышленной автоматизации, электронные контроллеры, измерительные приборы и электротехнические компоненты. Поставки оборудования через «Олниса» позволяют предприятиям приобретать технические изделия для оснащения производственных линий, технологических установок и систем автоматического управления.
