Трехходовой клапан ESBE — технические особенности и преимущества автоматического регулирования

Трёхходовой клапан ESBE управляет движением теплоносителя в отопительных, охлаждающих и других инженерных системах. В зависимости от исполнения он смешивает потоки с разной температурой, направляет один поток по разным контурам или переключает направление циркуляции. Такое регулирование помогает поддерживать заданную температуру в трубопроводе и распределять теплоноситель между потребителями. У ESBE есть поворотные клапаны, например серий VRG130 и 3F, а также термостатические модели. Их функции и способы управления различаются, поэтому принцип работы конкретного устройства определяется его серией и схемой подключения. Поворотные клапаны VRG130 подходят для смешения или распределения потока; серия 3F выпускается с фланцевым соединением PN6.

Основные задачи

Трёхходовой клапан устанавливают там, где необходимо регулировать соотношение потоков или выбирать направление циркуляции. Он не производит тепло и сам по себе не задаёт параметры всей системы: клапан изменяет проходные сечения между присоединёнными патрубками, а результат зависит от схемы, насоса и управляющего оборудования. В отопительной системе устройство может выполнять следующие задачи:

• подмешивать горячий теплоноситель к остывшему обратному потоку для получения нужной температуры подачи,
• перенаправлять теплоноситель между основным и дополнительным контурами,
• ограничивать поступление горячей воды в контур, которому требуется более низкая температура,
• переключать поток между источником тепла и накопительным баком или между несколькими потребителями.

Назначение патрубков и направление потока задаются конкретной схемой монтажа. Один и тот же тип поворотного клапана может работать как смесительный или распределительный, если это допускает его конструкция и соблюдена схема подключения.

Конструкция и основные компоненты

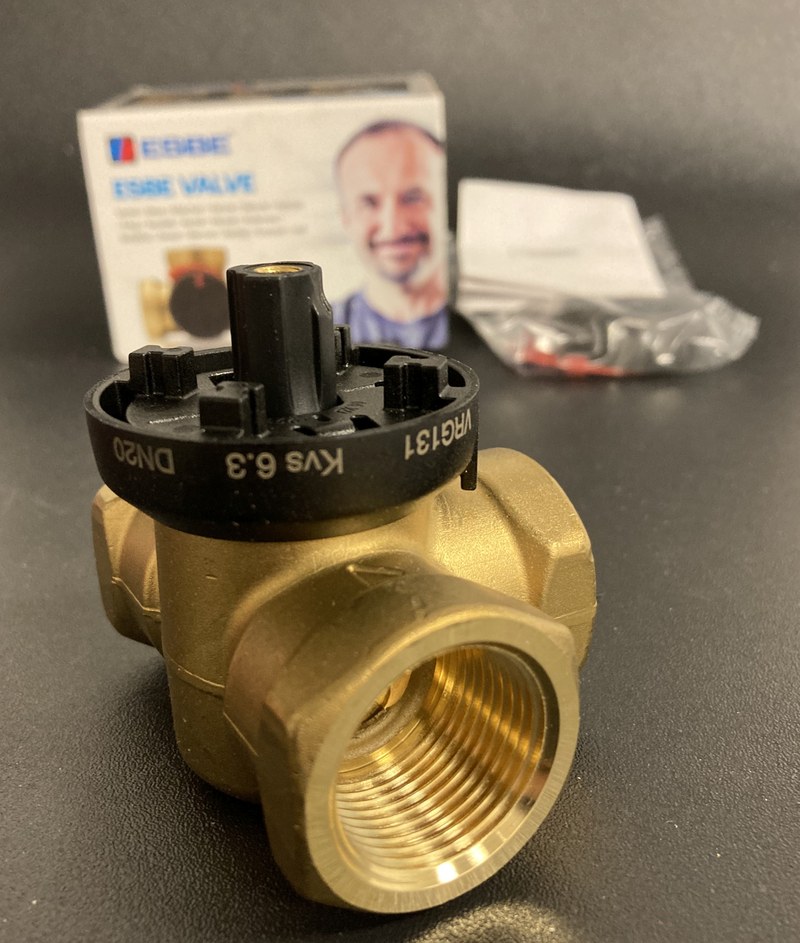

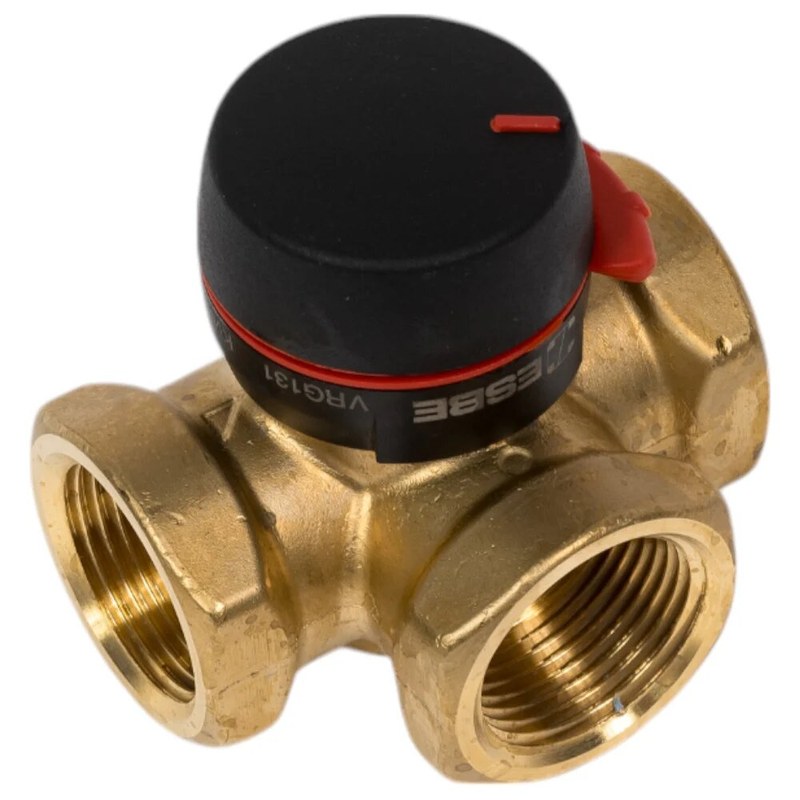

В поворотном трёхходовом клапане соединены корпус с тремя патрубками и подвижный внутренний элемент. Поворот элемента изменяет, какие каналы открыты и насколько широко. В ручных исполнениях положение задаётся рукояткой; для автоматического регулирования к клапану может подключаться электропривод. Производитель предлагает совместимые приводы для ряда поворотных клапанов ESBE. В состав поворотного клапана обычно входят:

• корпус с тремя гидравлическими каналами,
• вращающийся затвор, который изменяет проходные сечения,
• шток, передающий вращение затвору,
• уплотнительные элементы, уменьшающие утечки между каналами и наружу,
• рукоятка или привод для изменения положения затвора.

В термостатическом клапане регулирование выполняется иначе: чувствительный элемент реагирует на температуру теплоносителя и изменяет положение внутреннего регулирующего механизма. Внешний электрический привод для такого принципа не требуется. Конкретный рабочий диапазон температуры зависит от модели.

Как работает поворотный клапан

Принцип работы определяется тем, используется ли клапан для смешения или для распределения. При смешении два входящих потока объединяются, а клапан регулирует долю каждого из них. При распределении один входящий поток направляется в одну из двух ветвей или делится между ними. В сериях ESBE VRG130 и 3F предусмотрены варианты смешения и распределения, но фактическая функция зависит от схемы соединения патрубков. При смешении горячий поток из подающей линии соединяется с более холодным потоком из обратной линии. Поворот затвора изменяет соотношение проходных сечений: чем больше открыта горячая ветвь, тем выше температура смешанного потока; при увеличении доли обратного теплоносителя температура снижается. Насос обеспечивает циркуляцию, а регулятор или привод перемещает клапан в соответствии с сигналом управления. При распределении теплоноситель поступает в общий патрубок, а поворот затвора меняет его направление или долю, проходящую в каждую ветвь. Такая схема применяется, например, когда нужно направлять поток в один из контуров по сигналу системы управления.

Управление и режимы работы

Клапан с ручной рукояткой переводится в нужное положение оператором. Такое решение подходит для систем, где положение меняют редко или регулируют вручную при наладке. В автоматизированной системе клапан соединяют с электроприводом. Контроллер получает данные от температурного датчика и подаёт команду приводу. Привод поворачивает затвор, изменяя соотношение потоков. Положение клапана может корректироваться постепенно, чтобы температура подачи изменялась без резких скачков. Набор режимов, направление вращения и электрические параметры определяются моделью привода и контроллера, а не только серией клапана. Термостатическое исполнение действует по температуре теплоносителя непосредственно в клапане. Когда температура меняется, чувствительный элемент перемещает регулирующий механизм, изменяя пропорцию потоков или направление потока в соответствии с назначением модели. Такие клапаны нельзя автоматически считать взаимозаменяемыми с поворотными моделями: у них отличаются принцип регулирования, область применения и требования к установке.

Технические характеристики и подбор по схеме

Точные характеристики нельзя переносить с одной модели ESBE на весь ассортимент. Например, для серии VRG130 производитель указывает условный диаметр DN 15–50 и корпус из специальных латунных сплавов; эти значения относятся именно к данной серии. У серии 3F иной тип корпуса и фланцевое исполнение PN6. При проверке характеристик конкретного клапана учитывают:

• условный диаметр DN и тип присоединения,
• допустимые рабочие давление и температуру,
• пропускную способность, обозначаемую Kvs,
• совместимость корпуса с рабочей средой,
• тип управления — ручной, электроприводом или термостатический,
• схему потоков и назначение каждого патрубка,
• совместимость с приводом, если он применяется.

Kvs характеризует расход воды через клапан при заданном перепаде давления. Если пропускная способность слишком мала, клапан может создавать избыточное гидравлическое сопротивление; если чрезмерно велика — регулирование температуры может стать менее точным. Поэтому выбор выполняют по параметрам модели и расчётным условиям контура, а не только по диаметру труб.

Монтаж и эксплуатация

Работа клапана зависит от правильного подключения. Перед монтажом сверяют маркировку патрубков, схему производителя и направление движения теплоносителя. Ошибка в подключении может привести к тому, что клапан будет не смешивать, а перенаправлять поток, или будет регулировать его в обратном направлении. При установке учитывают следующие условия:

• клапан размещают в доступном для осмотра и обслуживания месте,
• трубопроводы не должны создавать механическую нагрузку на корпус,
• положение устройства и направление потоков сверяют с документацией конкретной серии,
• перед установкой удаляют загрязнения из трубопроводов, способные повредить уплотнения или затвор,
• электропривод подключают по схеме его производителя,
• после заполнения системы проверяют герметичность соединений и работу клапана во всём диапазоне перемещения.

Рабочие давление, температура и допустимая среда должны соответствовать паспорту модели. Нельзя считать любой клапан ESBE подходящим для любых жидкостей: ограничения по материалам, температуре и давлению различаются между сериями. Для систем с загрязнённым теплоносителем требуется учитывать требования к фильтрации и защите арматуры.

Таким образом, трёхходовой клапан ESBE изменяет направление и соотношение потоков теплоносителя. Поворотные модели регулируют проходные сечения затвором и могут применяться для смешения или распределения, а термостатические исполнения управляют потоком в ответ на изменение температуры. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены устройства для инженерных и технологических систем, включая трубопроводную арматуру. Условия и доступность конкретных моделей ESBE уточняются по актуальному предложению компании.
