Особенности контроллера Eliwell SB655 для промышленных систем

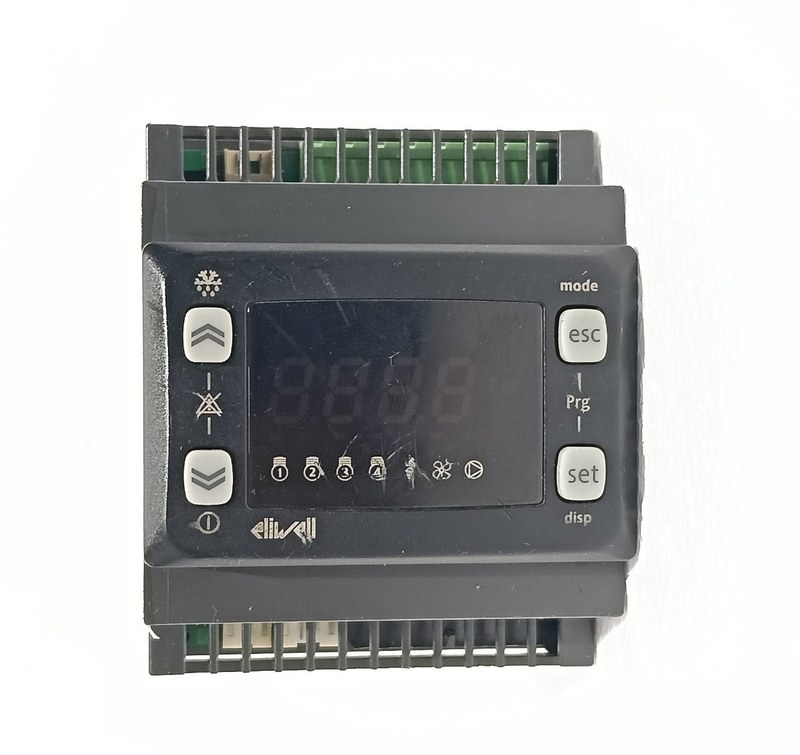

Eliwell SB655 — программируемый электронный контроллер серии Energy Flex, предназначенный для автоматического управления холодильными машинами, тепловыми насосами и централизованными системами кондиционирования. Устройство контролирует технологические параметры, управляет компрессорами и вспомогательными исполнительными механизмами, обрабатывает сигналы датчиков и обеспечивает автоматическое выполнение заданных алгоритмов.
Основные функции
Контроллер используется в системах, где требуется согласованная работа нескольких исполнительных устройств с учетом показаний измерительных преобразователей и текущего состояния оборудования. Его программные алгоритмы обеспечивают поддержание заданных условий и предотвращают нежелательные переключения компрессоров. Основные функциональные задачи Eliwell SB655 включают:
- поддержание установленной температуры теплоносителя или воздуха посредством управления холодильной производительностью,
- управление одним или двумя холодильными контурами с распределением нагрузки между компрессорами,
- организацию последовательного включения и отключения ступеней производительности,
- контроль температуры и давления посредством аналоговых датчиков,
- управление циркуляционными насосами и вентиляторами теплообменников,
- переключение между охлаждением и нагревом в совместимых тепловых насосах,
- регулирование температуры конденсации с использованием дискретных или аналоговых выходов,
- контроль состояния подключенных защитных контактов и технологических блокировок,
- регистрацию аварийных событий и отображение диагностической информации,
- передачу рабочих параметров во внешние системы диспетчеризации при наличии соответствующего интерфейса.
Устройство поддерживает работу с несколькими типами компрессоров, включая спиральные, полугерметичные поршневые и винтовые агрегаты. Возможная конфигурация зависит от количества контуров, используемых ступеней регулирования и распределения входных и выходных каналов.
Технические характеристики Eliwell SB655
Технические параметры контроллера определяют возможности его подключения к измерительным приборам и исполнительным механизмам. Серия SB655 выпускается в нескольких исполнениях, поэтому наличие отдельных коммуникационных функций зависит от модификации. Основные характеристики устройства:
- тип оборудования — программируемый контроллер холодильных и климатических установок,
- серия — Eliwell Energy Flex SB655,
- количество управляемых холодильных контуров — до 2,
- максимальное количество управляемых компрессоров или ступеней производительности — 4,
- напряжение питания — 12–24 В переменного тока или 24 В постоянного тока,
- допустимое отклонение напряжения питания — ±10 %,
- частота переменного питающего напряжения — 50/60 Гц,
- максимальная потребляемая мощность — 6 ВА при питании переменным током или 4 Вт при питании постоянным током,
- количество цифровых входов — 6,
- количество конфигурируемых аналоговых входов — 5,
- количество релейных выходов — 5,
- номинальная нагрузка релейных выходов — 2 А при 230 В переменного тока,
- количество дополнительных цифровых выходов типа Open Collector — 1,
- количество выходов с широтно-импульсной модуляцией PWM — 2,
- количество аналоговых выходов напряжения 0–10 В — 2,
- количество аналоговых токовых выходов 0–20 мА или 4–20 мА — 1,
- диапазон измерения температуры с совместимыми NTC-датчиками — от −50 до +100 C,
- разрешение температурного измерения — 0,1 C,
- габаритные размеры корпуса — 74 × 32 × 80 мм без учета соединительных элементов,
- размер монтажного отверстия — 71 × 29 мм,
- степень защиты фронтальной панели — IP65,
- рабочая температура окружающей среды — от −20 до +55 C,
- температура хранения — от −40 до +85 C,
- допустимая относительная влажность окружающей среды — 10–90 %,
- исполнение корпуса — пластиковый панельный модуль с электронным дисплеем и кнопками управления.
Указанные характеристики соответствуют аппаратной платформе SB655. Исполнение SB655/C оснащается часами реального времени, а SB655/C/S дополнительно предусматривает встроенный последовательный интерфейс RS-485.
Измерительные входы и обработка сигналов
Для автоматического регулирования контроллер использует информацию о температуре, давлении и состоянии внешних контактных устройств. Наличие различных типов входов позволяет адаптировать систему измерения к конкретной конструкции холодильной машины. Пять аналоговых каналов имеют различную функциональность. Входы AI1, AI2 и AI5 поддерживают подключение совместимых NTC-датчиков или использование в качестве цифровых входов. Каналы AI3 и AI4 обладают расширенными возможностями подключения. Поддерживаемые варианты сигналов включают:
- резистивный сигнал NTC-датчика типа SEMITEC 103AT с номинальным сопротивлением 10 кОм при температуре +25 C,
- унифицированный токовый сигнал 4–20 мА для входов AI3 и AI4,
- аналоговое напряжение 0–1 В для входов AI3 и AI4,
- аналоговое напряжение 0–5 В для входов AI3 и AI4,
- аналоговое напряжение 0–10 В для входов AI3 и AI4,
- дискретный сигнал от беспотенциального контакта при соответствующей конфигурации канала.
Цифровые входы DI1–DI6 используются для получения информации о состоянии внешних устройств. Через них могут контролироваться сигналы реле давления, термозащиты, реле протока, дистанционного включения и других элементов автоматики.
Принцип работы контроллера
Работа Eliwell SB655 основана на циклическом измерении технологических величин и выполнении программных алгоритмов регулирования. После подачи питания устройство инициализирует параметры, проверяет состояние входов и определяет условия, необходимые для разрешения работы исполнительного оборудования. Основная последовательность функционирования включает:
- загрузку сохраненной конфигурации и проверку состояния управляющей системы,
- считывание сигналов температурных и других подключенных датчиков,
- проверку цифровых входов, связанных с разрешением работы и защитными блокировками,
- сравнение измеренных величин с заданными уставками и дифференциалами регулирования,
- определение необходимой производительности холодильной установки,
- выбор доступных компрессоров и ступеней с учетом временных ограничений,
- формирование команд для релейных и аналоговых выходов,
- контроль изменения технологических параметров после включения оборудования,
- регистрацию отклонений и аварийных состояний при их обнаружении.
При повышении температуры охлаждаемого теплоносителя относительно заданного значения контроллер может последовательно включать дополнительные ступени холодильной производительности. Когда температура снижается и потребность в охлаждении уменьшается, ступени отключаются в соответствии с настроенной логикой.
Промышленное применение
Eliwell SB655 используется преимущественно в системах промышленного и коммерческого холодоснабжения, где необходимо автоматическое регулирование производительности и взаимодействие нескольких технологических узлов. Наиболее характерные направления применения:
- промышленные холодильные машины с воздушным или водяным охлаждением конденсатора,
- чиллеры для централизованного охлаждения технологических жидкостей,
- тепловые насосы с одним или двумя рабочими контурами,
- климатические установки административных и производственных зданий,
- системы охлаждения оборудования в технологических цехах,
- централизованные установки кондиционирования торговых помещений,
- холодильные агрегаты инженерных систем складских и логистических комплексов,
- энергетические установки с несколькими компрессорами и регулируемой производительностью.
Таким образом, Eliwell SB655 представляет собой многофункциональный электронный контроллер, предназначенный для автоматизации холодильных машин, тепловых насосов и централизованных систем кондиционирования. Его технические возможности охватывают измерение температуры и давления, управление компрессорами, регулирование вспомогательного оборудования, обработку аварийных сигналов и взаимодействие с внешними устройствами автоматизации. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортименте поставляемой продукции представлены компоненты автоматизации, электронные контроллеры и устройства управления для промышленного применения. Поставки оборудования через «Олниса» ориентированы на потребности предприятий различных производственных отраслей.
