Возможности контроллеров Eliwell EWCM 8x и 9x

Микропроцессорные контроллеры Eliwell EWCM серий 8000 и 9000 предназначены для автоматизированного управления компрессорными централями промышленных и коммерческих холодильных установок. Оборудование регулирует производительность компрессоров, управляет вентиляторами конденсаторов, контролирует технологические параметры и обеспечивает взаимодействие исполнительных механизмов с системой автоматики.

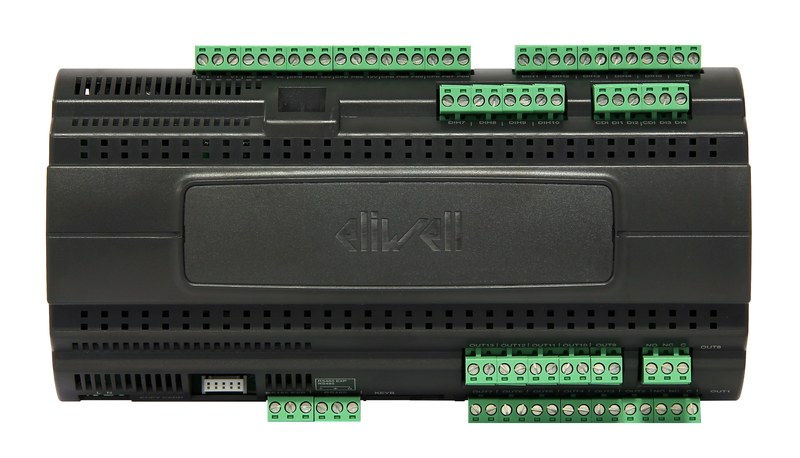

Технические характеристики контроллеров EWCM

Серия EWCM EO включает несколько аппаратных исполнений, различающихся количеством входов, выходов и поддерживаемых подключений. Основными моделями являются EWCM 8900, EWCM 9100 и EWCM 9900. Общие электрические и эксплуатационные параметры этих контроллеров:

• номинальный диапазон напряжения питания — 100–240 В переменного тока,
• потребляемая мощность — до 20 Вт,
• рабочая температура окружающей среды — от −5 до +55 C,
• температура хранения — от −30 до +85 C,
• допустимая относительная влажность воздуха — 10–90 % без образования конденсата,
• аналоговые сигналы измерения — 4–20 мА, 0–5 В и 0–10 В,
• аналоговые управляющие сигналы — 0–10 В или 4–20 мА,
• интерфейс обмена данными — RS-485,
• дополнительный последовательный интерфейс — RS-485 EXP,
• интерфейс для работы с USB Copy Card — TTL,
• материал корпуса — полимер PC+ABS с категорией горючести UL94 V-0.

Электрические параметры выходных реле определяют допустимую нагрузку коммутационных цепей. Для основных релейных выходов предусмотрены контакты с характеристикой 5(2) А при 250 В переменного тока. Отдельные переключающие реле рассчитаны на 8(3) А при том же напряжении. При этом контроллер не предназначен для непосредственного силового питания крупных компрессорных электродвигателей. Релейные контакты обычно используются для управления катушками контакторов, вспомогательными реле и другими элементами автоматики.

Различия между моделями EWCM 8900, 9100 и 9900

Количество входов и выходов определяет возможности подключения оборудования и сложность реализуемой схемы управления. EWCM 8900 EO представляет собой исполнение для сравнительно небольших компрессорных централей. Его характеристики:

• четыре универсальных входа для температурных датчиков NTC, расширенных NTC, PTC или дискретных сигналов,
• два аналоговых входа с поддержкой токовых и потенциальных сигналов,
• шесть цифровых входов высокого напряжения,
• шесть релейных выходов SPST с нагрузочной способностью 5(2) А,
• один переключающий релейный выход SPDT на 8(3) А,
• два конфигурируемых аналоговых выхода,
• монтажный корпус формата 13 DIN,
• габаритные размеры — 227,5 × 110 × 60 мм.

EWCM 9100 EO предназначен для более сложных установок, требующих увеличенного числа управляющих каналов. Основные параметры модели:

• четыре универсальных температурных входа,
• два аналоговых входа для преобразователей давления и других измерительных устройств,
• десять цифровых входов высокого напряжения,
• четыре цифровых входа для беспотенциальных контактов,
• одиннадцать релейных выходов SPST на 5(2) А,
• два переключающих выхода SPDT на 8(3) А,
• два аналоговых выхода управления,
• корпус формата 13 DIN,
• габариты — 227,5 × 110 × 60 мм.

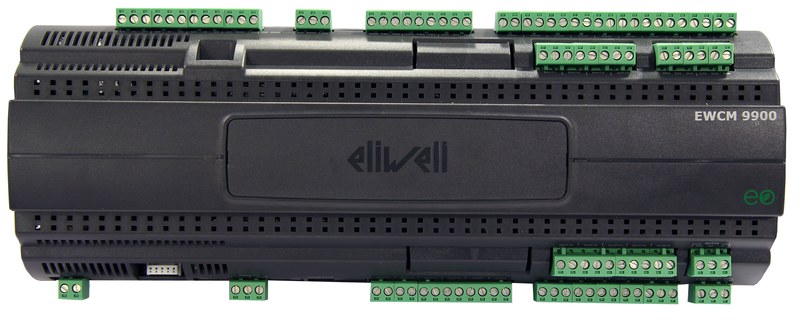

EWCM 9900 EO отличается расширенным набором каналов ввода и вывода. Его характеристики:

• четыре универсальных входа для температурных датчиков,
• три аналоговых входа для токовых или потенциальных сигналов,
• четырнадцать цифровых входов высокого напряжения,
• шесть цифровых входов для беспотенциальных контактов,
• семнадцать релейных выходов SPST на 5(2) А,
• два переключающих реле SPDT на 8(3) А,
• три аналоговых выхода с диапазонами 0–10 В или 4–20 мА,
• монтажное исполнение формата 18 DIN,
• габаритные размеры — 315 × 110 × 60 мм.

Выносная панель управления EWCM 8X/9X EO KD

Панель EWCM 8X/9X EO KD используется для локального взаимодействия с контроллерами серии. Одно из её исполнений имеет код EMK0000B0G000. Панель оснащена графическим жидкокристаллическим дисплеем с подсветкой и функциональными клавишами. Через неё оператор получает сведения о состоянии установки, просматривает параметры датчиков, изменяет доступные настройки и подтверждает аварийные сообщения. Основные характеристики интерфейса:

• разрешение графического дисплея — 128 × 64 пикселя,
• габаритные размеры панели — 160 × 96 × 10 мм,
• максимальная длина штатного соединения с контроллером — 3 м,
• тип подключения — специализированный шестиконтактный разъём Micro-Fit,
• поддержка меню на двух языках в зависимости от исполнения,
• отображение давления в барах или PSI,
• отображение температуры в градусах Цельсия или Фаренгейта,
• световая индикация состояния системы и аварийных событий.

Отдельные клавиши обеспечивают переход к разделам компрессоров и вентиляторов, просмотр рабочих точек и пропорциональных зон, навигацию по меню и подтверждение изменений. Панель не заменяет основной управляющий модуль. При её использовании измерительные сигналы и команды исполнительным устройствам по-прежнему обрабатываются контроллером EWCM.

Принцип работы микропроцессорной системы

Функционирование EWCM основано на непрерывном сравнении текущих технологических величин с заданными параметрами регулирования. В холодильных установках основными контролируемыми величинами обычно выступают давление всасывания, давление нагнетания и температура отдельных участков системы. Рабочий цикл контроллера включает следующие процессы:

• получение сигналов от датчиков давления, температуры и цифровых устройств контроля,
• преобразование измеренных сигналов в числовые технологические значения,
• сравнение текущих параметров с заданными рабочими точками,
• определение отклонения и необходимого изменения производительности,
• расчёт управляющего воздействия с учётом выбранного алгоритма,
• формирование команд включения или отключения компрессоров и вентиляторов,
• изменение аналоговых сигналов управления частотными преобразователями,
• проверку состояния входов аварийной защиты,
• обновление данных на дисплее и передаваемых по интерфейсу связи.

Применение в промышленных системах

Контроллеры EWCM используются в установках, где требуется поддержание стабильных параметров холодильного цикла при изменяющейся производственной нагрузке. Основные направления применения:

• компрессорные централи промышленных холодильных складов,
• холодильные системы предприятий пищевой промышленности,
• установки охлаждения и замораживания продукции,
• централизованные системы холодоснабжения распределительных комплексов,
• холодильные агрегаты крупных торговых объектов,
• промышленные чиллеры с регулированием по температуре теплоносителя,
• установки с несколькими компрессорами и общей конденсаторной группой,
• системы охлаждения технологического оборудования.

В холодильных установках пищевых предприятий микропроцессорное управление позволяет изменять производительность компрессоров в зависимости от загрузки камер и температурных требований технологического процесса. В системах централизованного холодоснабжения контроллер обеспечивает согласованную работу нескольких агрегатов, сокращая необходимость постоянного ручного вмешательства. Для промышленных чиллеров предусмотрены конфигурации, в которых регулирование осуществляется по температуре воды или другого совместимого вторичного теплоносителя.

Таким образом, микропроцессорные контроллеры Eliwell EWCM серий 8000 и 9000 представляют собой специализированные устройства автоматизации компрессорных холодильных централей. Они обеспечивают обработку измерительных сигналов, управление производительностью компрессоров, регулирование вентиляторов конденсаторов и контроль аварийных состояний. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлена продукция для промышленной автоматизации, управления технологическими процессами и оснащения производственных систем. Поставки оборудования через «Олниса» ориентированы на потребности промышленных предприятий, холодильного хозяйства и других отраслей экономики.
