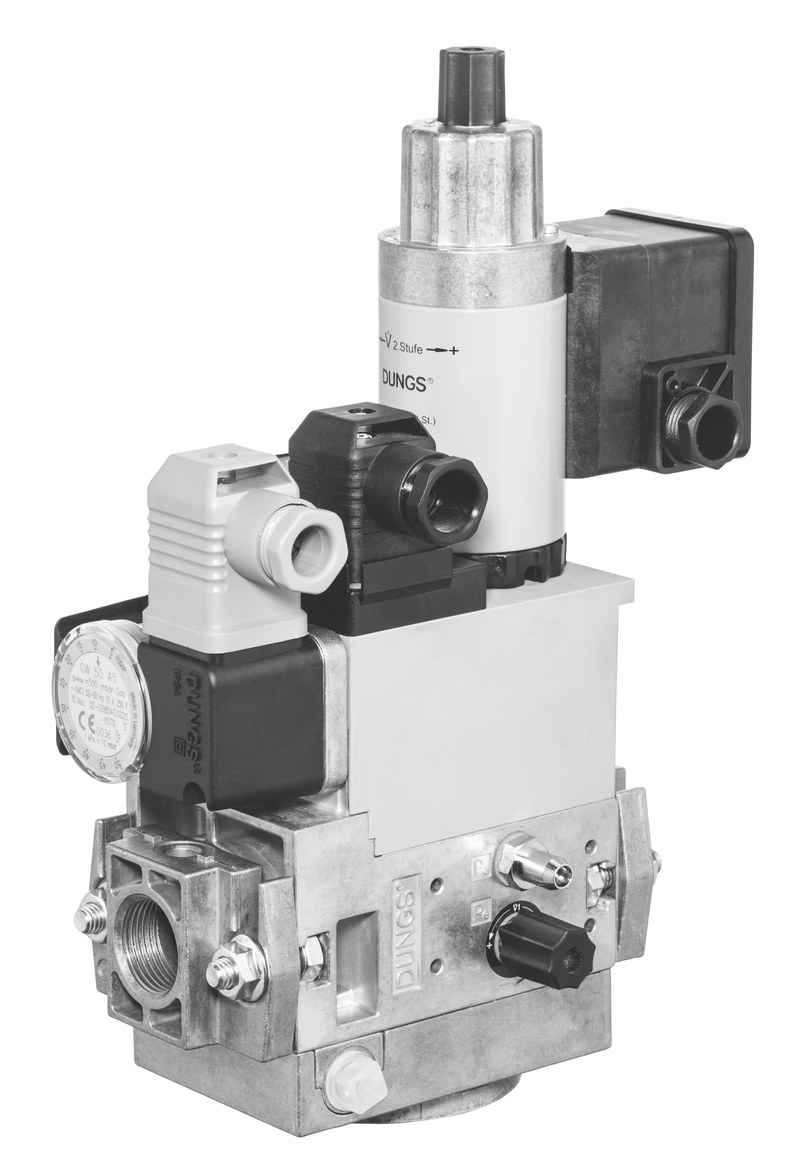

Газовый мультиблок DUNGS MB-ZRDLE 410 B01 S20 для промышленного оборудования

DUNGS MB-ZRDLE 410 B01 S20 — газовый мультиблок для систем горения. В одном корпусе объединены элементы управления подачей газа, включая запорные клапаны и регулятор давления. Такое исполнение сокращает число отдельных компонентов в газовой линии и позволяет управлять подачей топлива к горелке как единым узлом. Мультиблок применяют в промышленном тепловом оборудовании, где требуется автоматически открывать и перекрывать подачу газа, а также поддерживать заданные условия его поступления к горелке. Фактические пределы давления, расхода, напряжение питания и присоединительные размеры зависят от исполнения и должны сверяться с маркировкой конкретного изделия и документацией к нему.

Основные задачи

Газовый мультиблок устанавливают между газопроводом и горелочным устройством. Он участвует в формировании безопасного режима подачи топлива: при штатной работе пропускает газ, а при останове или аварийном сигнале перекрывает его. Основные задачи узла:

• автоматическое открытие и закрытие газового канала по сигналам системы управления горелкой,
• перекрытие подачи газа при остановке оборудования или срабатывании защитной автоматики,
• регулирование давления газа в пределах, предусмотренных конкретным исполнением,
• управление расходом топлива в соответствии с режимом горелки,
• объединение нескольких функций газовой линии в компактном корпусе.

Мультиблок не заменяет систему контроля пламени и автоматику горелки. Его работа согласуется с ними: разрешение на подачу газа формируется системой управления, а прекращение подачи происходит при снятии команды или возникновении предусмотренной защиты.

Конструкция и функциональные элементы

В конструкции MB-ZRDLE объединены запорные и регулирующие элементы. Такая компоновка уменьшает длину газовой обвязки и количество промежуточных соединений. Точная комплектация и расположение компонентов определяются версией изделия. К основным функциональным частям относятся:

• корпус с входным и выходным каналами для прохождения газа,
• две автоматические запорные ступени, предназначенные для управления подачей и её перекрытия,
• регулятор давления, поддерживающий заданные условия на выходной стороне узла,
• электромагнитные приводы, перемещающие запорные элементы по команде системы управления,
• регулировочные элементы для настройки параметров, предусмотренных конструкцией,
• присоединительные и контрольные точки для монтажа и проверки газового тракта.

Обозначение ZRDLE указывает на исполнение мультиблока с регулированием давления и функцией ступенчатой подачи, характерной для этой серии. При этом значения настроек нельзя определять только по названию модели: их устанавливают по данным конкретного устройства и требованиям горелки.

Принцип работы

Работа мультиблока зависит от последовательности команд автоматики. Перед запуском горелки система проверяет готовность оборудования и подаёт управляющий сигнал на газовые клапаны. После открытия запорных ступеней газ проходит через узел к горелке, а регулирующая часть поддерживает требуемый режим подачи. Типовая последовательность выглядит следующим образом:

• при остановленной горелке запорные клапаны закрыты,
• после получения команды запуска автоматика подаёт питание на приводы клапанов,
• газ проходит через открытые ступени мультиблока и поступает к горелке,
• регулятор поддерживает рабочее давление в соответствии с настройкой и условиями подачи,
• при остановке или аварийном сигнале питание приводов снимается, а запорные элементы прекращают подачу газа.

Конкретная схема запуска, включая длительность отдельных этапов и порядок открытия клапанов, задаётся автоматикой горелки. Мультиблок выполняет команды системы, но не определяет самостоятельно, когда розжиг безопасен.

Характеристики и настройки

При эксплуатации MB-ZRDLE 410 B01 S20 важно учитывать не только тип устройства, но и параметры всей горелочной установки. Допустимые давления, производительность и электрические данные должны соответствовать маркировке изделия и документации на его исполнение. Для проверки совместимости и настройки учитывают:

• вид газа и допустимые условия его подачи,
• максимальное входное давление, указанное для конкретной модификации,
• требуемое выходное давление и диапазон регулирования,
• расход газа, необходимый горелке на рабочих режимах,
• характеристики электропитания приводов,
• тип и размер присоединений газопровода,
• положение установки и направление потока, обозначенное на корпусе.

Регулировочные элементы настраивают в соответствии с параметрами горелки и условиями газоснабжения. Самовольное изменение заводских установок может привести к нестабильному горению, неправильному соотношению газа и воздуха или нарушению работы защит.

Монтаж и эксплуатация

Мультиблок монтируют в газовой линии с соблюдением направления потока и требований к положению корпуса. Перед установкой проверяют чистоту трубопровода: загрязнения и посторонние частицы способны повредить уплотнения или нарушить работу подвижных элементов. Электрическое подключение выполняют по схеме для конкретного исполнения. После монтажа проверяют герметичность соединений, работу запорных ступеней и соответствие настроек режиму горелки. Контроль проводят предусмотренными для газового оборудования методами. Проверять герметичность открытым пламенем недопустимо. Во время эксплуатации следует учитывать ограничения:

• рабочие давление, температура и расход должны оставаться в пределах, установленных для данной модификации,
• газ должен соответствовать требованиям горелки и установленного оборудования,
• электрическое подключение должно соответствовать параметрам приводов и схеме автоматики,
• корпус и соединения необходимо защищать от механических повреждений и загрязнения,
• проверки и обслуживание проводят по регламенту установки и требованиям производителя.

Применение в промышленности

DUNGS MB-ZRDLE 410 B01 S20 используют в газовых горелочных системах промышленных и коммерческих тепловых установок. Он может входить в состав оборудования для нагрева воздуха и воды, технологических печей, котельных и других процессов, где сжигание газа должно управляться автоматикой. Интеграция запорных и регулирующих функций в одном узле упрощает компоновку газовой линии. При проектировании установки учитывают характеристики горелки, доступное давление в сети, требуемый расход газа и параметры управляющей автоматики. Мультиблок должен соответствовать этим условиям по данным именно установленного исполнения.

Таким образом, DUNGS MB-ZRDLE 410 B01 S20 объединяет функции автоматического перекрытия и регулирования подачи газа в горелочную систему. Его работа зависит от согласованности с горелкой, газовой линией и управляющей автоматикой. Точные числовые параметры определяют по маркировке и документации конкретного экземпляра, поскольку одного обозначения модели недостаточно для подтверждения всех характеристик. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены газовые клапаны и другие компоненты для промышленных систем. Поставка оборудования позволяет предприятиям комплектовать производственные и тепловые установки необходимыми узлами.
