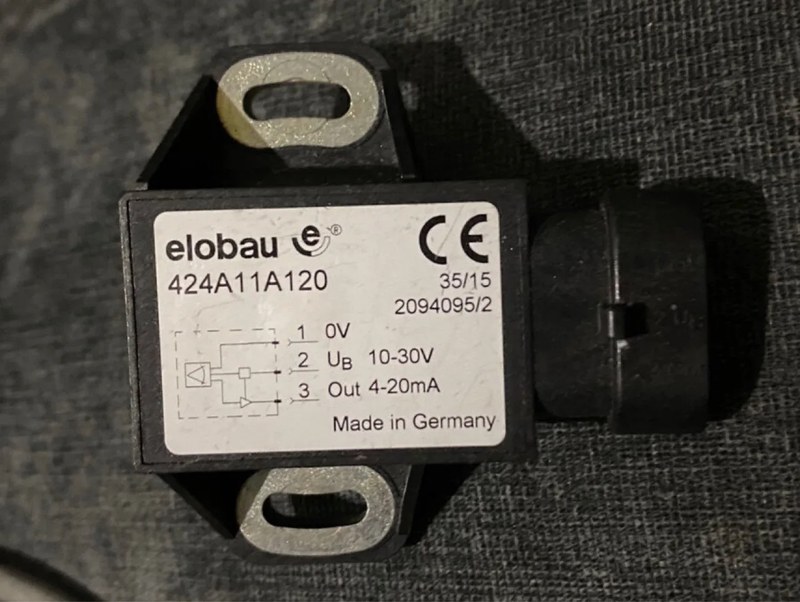

Датчик углового положения Elobau 424A17A090B01 — эффективное решение для промышленного оборудования

Elobau 424A17A090B01 — бесконтактный датчик угла поворота с аналоговым выходом. Он преобразует механическое перемещение в электрический сигнал, который контроллер использует для определения положения подвижного узла. Модель применяется, в частности, в сельскохозяйственной технике: в каталогах жаток она указана как компонент системы контроля рельефа.

Технические характеристики

Датчик устанавливают там, где требуется отслеживать угловое положение рычага, вала или связанного с ними механизма. В системе контроля рельефа сигнал помогает фиксировать изменение положения рабочего оборудования относительно поверхности и передавать эти данные управляющей электронике. Для модели 424A17A090B01 указываются измерение в секторе 90 против часовой стрелки, выходной сигнал 0,5–4,5 В и питание 5 В. Это соответствует характеристикам семейства 424A: диапазон измерения для него составляет от 30 до 120, разрешение — 0,1, степень защиты — IP67, диапазон рабочих температур — от −40 до +85 C. Основные параметры и их практическое значение:

• угол измерения модели — 90 против часовой стрелки, что задаёт сектор преобразования положения в сигнал;
• выходное напряжение — 0,5–4,5 В, пригодное для считывания аналоговым входом контроллера;
• напряжение питания — 5 В, поэтому при подключении необходимо соблюдать требования конкретного исполнения;
• разрешение семейства — 0,1, позволяющее отслеживать небольшие изменения положения;
• степень защиты — IP67, обеспечивающая защиту от пыли и кратковременного воздействия воды;
• рабочая температура семейства — от −40 до +85 C.

Точный электрический разъём, распиновку и особенности монтажа следует сверять с документацией на конкретное исполнение: ошибочное подключение может повредить электронную часть датчика.

Конструкция и принцип работы

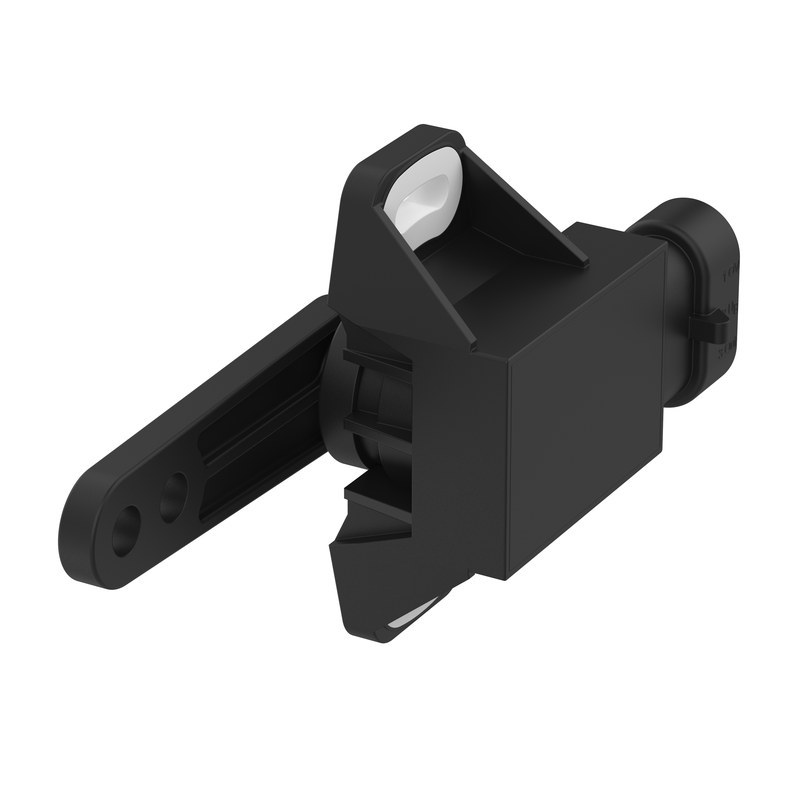

В датчике используется бесконтактный принцип измерения на эффекте Холла. Поворотный вал связан с постоянным магнитом, а расположенный внутри чувствительный элемент регистрирует изменение магнитного поля. Электронная схема преобразует его в аналоговое напряжение, соответствующее текущему углу. Отсутствие скользящего электрического контакта снижает износ чувствительного узла и помогает поддерживать стабильность измерения при частых перемещениях. В конструкции семейства предусмотрены корпус, поворотный вал с магнитом, подшипниковый узел и электрическое соединение. Для варианта с рычагом перемещение от внешнего механизма передаётся на вал через рычажное соединение. Угол поворота преобразуется в напряжение, которое контроллер интерпретирует как положение механизма.

Подключение и эксплуатация

При монтаже датчик закрепляют через предусмотренные отверстия или втулку, совмещая его вал с перемещаемым механизмом. Необходимо обеспечить свободный поворот в пределах рабочего сектора и не передавать на вал избыточные осевые или радиальные нагрузки. Ударные нагрузки также могут повредить узел. Перед вводом в работу проверяют механическую фиксацию, питание, распиновку и изменение выходного сигнала при плавном перемещении рычага. Проводку прокладывают так, чтобы исключить перетирание, перегибы и натяжение; кабель рекомендуется отделять от линий с сильными электрическими помехами. Внешние магнитные поля могут искажать измерение, поэтому датчик размещают вдали от источников такого воздействия. IP67 и расширенный температурный диапазон позволяют использовать семейство 424A в тяжёлых условиях, характерных для мобильной техники. Однако эти параметры не отменяют требований к правильному монтажу, защите соединений и соблюдению электрических характеристик.

Применение и практические особенности

Elobau 424A17A090B01 подходит для контроля положения узлов, перемещающихся в пределах заданного угла. В сельскохозяйственных машинах он может входить в контур измерения положения оборудования жатки. Датчики семейства 424A также применяются на мобильных машинах, кранах, экскаваторах, судах, уплотнителях отходов, клапанных механизмах и в робототехнических системах. Бесконтактное измерение уменьшает влияние механического износа на показания. Аналоговый выход упрощает передачу данных в контроллер, а компактный диапазон измерения позволяет использовать датчик в механизмах с ограниченным углом хода. При замене важно учитывать не только модельный код, но и направление измерения, диапазон, тип выходного сигнала и параметры питания.

Таким образом, Elobau 424A17A090B01 преобразует поворот механизма в аналоговый сигнал и позволяет контроллеру отслеживать его положение. Бесконтактный принцип, сектор измерения 90, выход 0,5–4,5 В и защищённое исполнение делают модель пригодной для применения в мобильной и сельскохозяйственной технике при условии правильного монтажа и подключения. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены датчики и другие компоненты для промышленных и мобильных систем.
