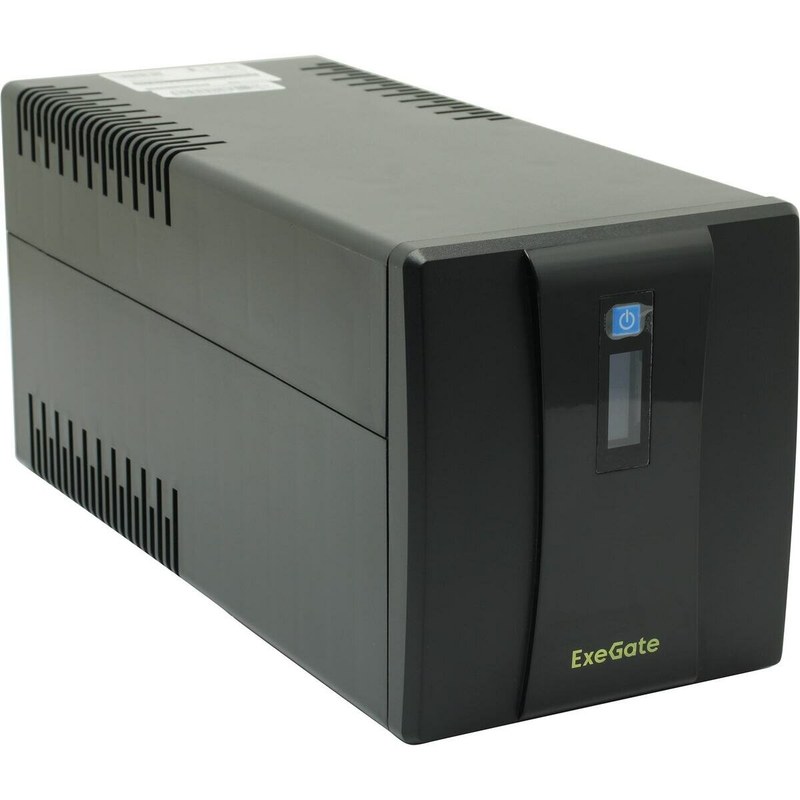

Источник бесперебойного питания ExeGate SpecialPro EP285503RUS: надежность и безопасность эксплуатации

ExeGate SpecialPro EP285503RUS — линейно-интерактивный источник бесперебойного питания мощностью 1500 ВА и 950 Вт. Он поддерживает электропитание подключённой техники при кратковременных отключениях сети и корректирует часть отклонений напряжения без перехода на аккумуляторы. Модель рассчитана на однофазную сеть и может использоваться для защиты вычислительного, сетевого и контрольно-измерительного оборудования, а также вспомогательных устройств с суммарной нагрузкой в пределах её мощности.

Технические параметры

Ключевая задача ИБП — предоставить нагрузке время для сохранения данных и штатного завершения работы, а также уменьшить влияние колебаний сетевого напряжения. EP285503RUS сочетает резервное питание от встроенных батарей с автоматической регулировкой напряжения, поэтому его применяют там, где кратковременные провалы и скачки сети могут нарушить работу электронных систем. Основные параметры модели:

• полная мощность — 1500 ВА, активная мощность — 950 Вт; при расчёте нагрузки необходимо учитывать оба ограничения,
• номинальное входное напряжение — 220 В, рабочий диапазон входного напряжения — 145–290 В,
• допустимая частота сети на входе — 45–65 Гц,
• выходное напряжение при работе от батарей — 220 В с отклонением до ±10%,
• выходная частота в батарейном режиме — 50 Гц с отклонением ±0,5 Гц,
• форма выходного сигнала при работе от батарей — ступенчатая аппроксимация синусоиды,
• время переключения на батареи — 2–6 мс, предельное значение — до 10 мс,
• встроенные аккумуляторы — две герметичные свинцово-кислотные батареи по 12 В и 9 А·ч,
• выходные разъёмы — четыре розетки Schuko с батарейной поддержкой,
• время восстановления заряда до 90% — около 4–6 часов.

Мощность 950 Вт определяет допустимую активную нагрузку, а значение 1500 ВА — предел полной мощности подключённых устройств. Выходной сигнал с аппроксимированной синусоидой подходит для многих блоков питания и электронной аппаратуры, однако перед подключением оборудования с чувствительными электродвигателями или особыми требованиями к форме напряжения необходимо сверить его совместимость с таким типом питания.

Конструкция и функциональные узлы

Корпус модели объединяет преобразовательные и защитные элементы, систему индикации, разъёмы подключения и аккумуляторный блок. Компоновка ориентирована на вертикальную установку. Встроенный LCD-дисплей показывает состояние устройства и помогает контролировать режим питания. К основным функциональным узлам относятся:

• линейно-интерактивный преобразовательный тракт, переключающий нагрузку между сетью и батарейным питанием,
• автоматический регулятор напряжения AVR, корректирующий допустимые отклонения сетевого напряжения,
• зарядное устройство для восстановления запаса энергии аккумуляторного блока,
• две необслуживаемые герметичные батареи, обеспечивающие кратковременную автономную работу,

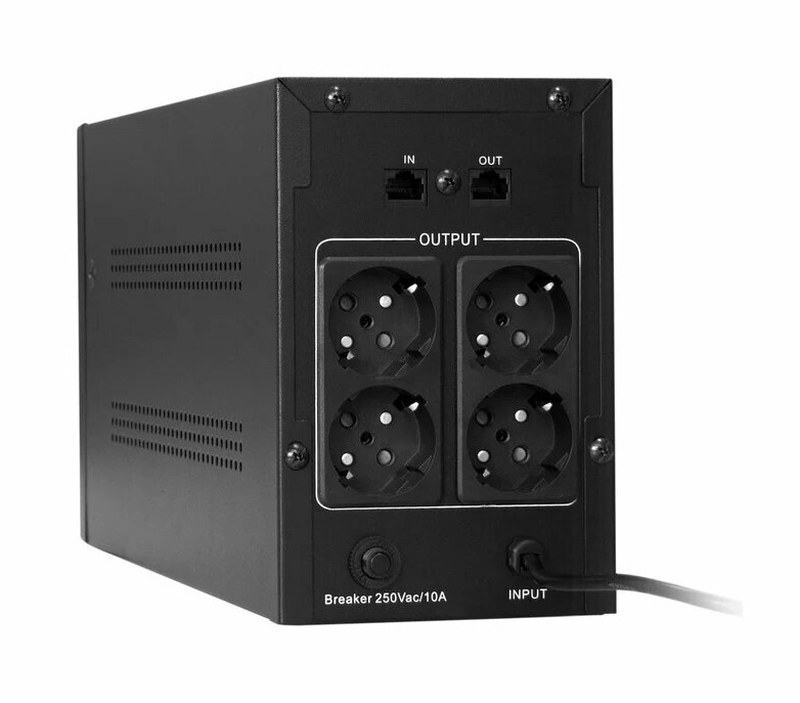

• четыре выходные розетки Schuko для подключения нагрузки,
• интерфейс RJ45/11 для защиты телефонной или Ethernet-линии от сетевых помех,

• LCD-индикация состояния ИБП и звуковое оповещение о смене режима или неисправности.

Наличие защиты линий связи позволяет снизить риск переноса некоторых импульсных помех через подключённые телефонные и сетевые кабели. Такая функция дополняет защиту электропитания, но не заменяет отдельные средства защиты сети передачи данных, если они требуются по условиям объекта.

Принципы и режимы работы

При нормальном состоянии сети нагрузка получает питание через линейно-интерактивную схему. Если входное напряжение выходит за рабочие пределы, AVR корректирует его в допустимом диапазоне. При исчезновении питания или недопустимом отклонении ИБП переключается на батареи, а преобразователь формирует выходное напряжение для подключённых устройств. Работу устройства можно описать следующими режимами:

• сетевой режим, при котором нагрузка питается от электросети, а встроенные батареи поддерживаются в заряженном состоянии,
• режим стабилизации, при котором AVR корректирует напряжение без расходования основного запаса энергии батарей,
• батарейный режим, включающийся при отсутствии сети или значительном отклонении её параметров,
• холодный старт, позволяющий запустить ИБП от аккумуляторов при отсутствии входного напряжения,
• автоматический возврат к сетевому питанию после восстановления электроснабжения.

Время автономной работы зависит от фактической мощности нагрузки и состояния аккумуляторов. Для данной модели указаны ориентиры около 11 минут при нагрузке 50%, 3,6 минуты при 70% и 1,6 минуты при 100%. Эти значения служат оценкой: старение батарей, температура и особенности подключённых устройств могут изменить продолжительность резерва.

Подключение и эксплуатация

Перед включением проверяют соответствие нагрузки пределам 1500 ВА и 950 Вт, размещают ИБП на устойчивой поверхности и обеспечивают свободный доступ воздуха к корпусу. После подключения к заземлённой розетке потребители распределяют по четырём выходам. Кабельные соединения не должны перекрывать вентиляционные отверстия или создавать натяжение разъёмов. При эксплуатации учитывают следующие условия:

• температура окружающей среды — от 0 до 40 C,
• относительная влажность — 20–90% без конденсации,
• уровень шума — менее 40 дБ,
• степень защиты корпуса — IP20,
• зарядка батарей после глубокого разряда занимает ориентировочно 4–6 часов до уровня 90%.

Степень защиты IP20 предполагает использование внутри сухих помещений, где исключено прямое воздействие воды и пыли в опасной концентрации. ИБП не следует размещать рядом с источниками тепла, в закрытых невентилируемых нишах или там, где возможны конденсат и вибрация. Аккумуляторный блок требует периодической проверки состояния: с возрастом батареи теряют ёмкость, и время резерва сокращается.

Таким образом, ExeGate SpecialPro EP285503RUS объединяет резервное питание, автоматическую коррекцию напряжения, защиту от ряда сетевых помех и индикацию состояния. Его мощность 1500 ВА/950 Вт и встроенные батареи 2 × 12 В, 9 А·ч позволяют защищать отдельные узлы оборудования, которым важно пережить кратковременное нарушение электроснабжения. Для промышленного применения особенно значимы правильный расчёт нагрузки, учёт формы выходного сигнала и регулярная оценка состояния батарей. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены источники бесперебойного питания и другие решения для оснащения производственных, технических и инфраструктурных объектов.
