Батарейный блок ExeGate BB 240V 20S9Ah для увеличения автономности ИБП

ExeGate PowerExpert BB-240V.20S9Ah — внешний батарейный блок для источников бесперебойного питания (ИБП), рассчитанных на аккумуляторную шину 240 В. Он хранит энергию и передаёт её ИБП при отключении или недопустимом изменении сетевого питания. Такой модуль увеличивает время автономной работы серверного, телекоммуникационного и другого оборудования, для которого важно сохранить питание до восстановления сети или контролируемого завершения процессов. Модель содержит двадцать герметичных свинцово-кислотных аккумуляторов по 12 В и 9 А·ч. Блок совместим с ИБП ExeGate PowerExpert TL-575-6kVA.240V и TL-575-10kVA.240V.

Технические характеристики

Батарейный модуль расширяет запас энергии системы бесперебойного питания. Фактическое время работы зависит от нагрузки, режима ИБП, температуры, состояния аккумуляторов и порога отключения. Поэтому одной ёмкости блока недостаточно для точного расчёта автономии: её оценивают с учётом мощности подключённого оборудования и характеристик конкретного ИБП. Основные параметры ExeGate BB-240V.20S9Ah:

• Номинальное напряжение батарейной сборки — 240 В постоянного тока,
• Количество аккумуляторов — 20,
• Параметры одного аккумулятора — 12 В, 9 А·ч,
• Тип батарей — герметичные необслуживаемые свинцово-кислотные,
• Совместимые модели ИБП — TL-575-6kVA.240V и TL-575-10kVA.240V,
• Возможность расширения батарейной системы — предусмотрена,
• Подключение — встроенный разъём Anderson и кабель длиной 1,2 м,
• Габариты корпуса — 190 × 410 × 460 мм,
• Масса без упаковки — 61,2 кг,
• Степень защиты корпуса — IP20,
• Рабочая температура — от 0 до +40 C,
• Температура хранения — от −20 до +40 C,
• Относительная влажность при эксплуатации — 0–95%,
• Исполнение — башенный корпус на колёсах.

Номинальная энергоёмкость сборки составляет около 2,16 кВт·ч: это расчётное произведение напряжения 240 В на ёмкость 9 А·ч. Значение служит ориентиром, а не гарантированной полезной энергией. Реально доступный запас зависит от разрядного тока, характеристик аккумуляторов и потерь в системе. При последовательном соединении двадцати батарей повышается напряжение сборки, а ёмкость в ампер-часах остаётся равной ёмкости одной батареи.

Конструкция батарейного блока

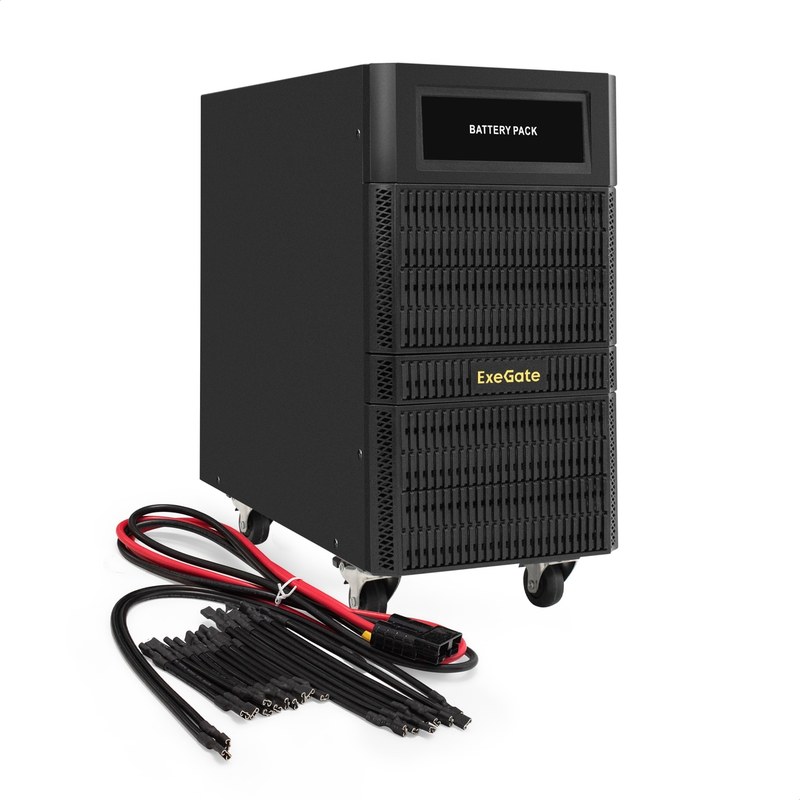

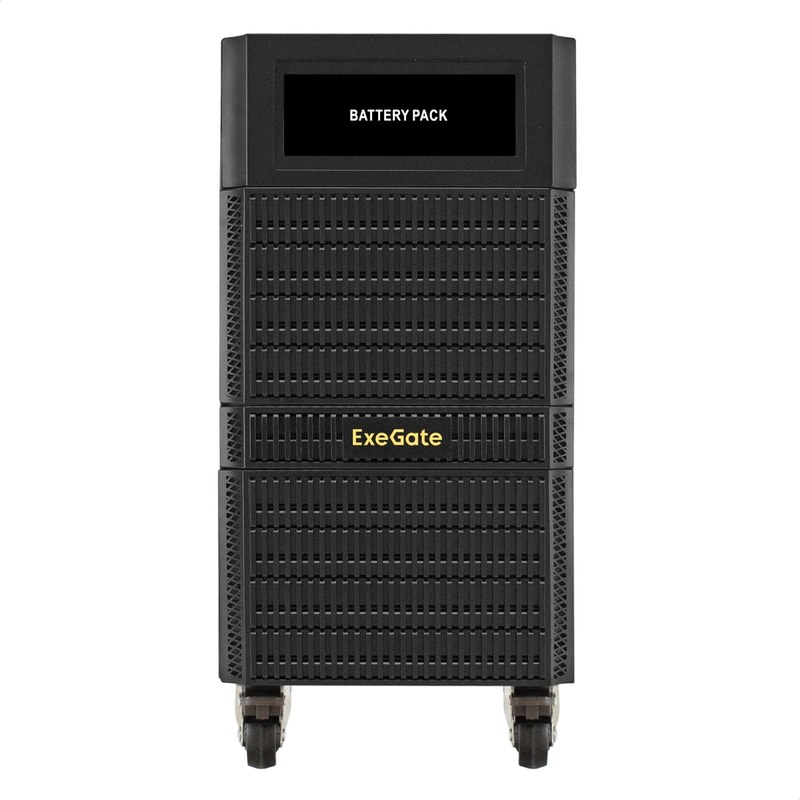

Конструкция объединяет аккумуляторы в электрическую сборку и размещает её в отдельном корпусе, который устанавливается рядом с ИБП. Для этой модели производитель указывает башенное исполнение с колёсами. Они упрощают перемещение тяжёлого блока по ровному полу, но не отменяют необходимости надёжно зафиксировать его в рабочем положении. Основные конструктивные элементы выполняют следующие функции:

• Двадцать аккумуляторов по 12 В и 9 А·ч образуют высоковольтную батарейную цепь,
• Внутренние перемычки соединяют аккумуляторы в сборку с номинальным напряжением 240 В,
• Корпус защищает внутренние компоненты от случайных механических воздействий,
• Выходной кабель передаёт постоянный ток от батарейного блока к ИБП,
• Разъём Anderson обеспечивает подключение к совместимому источнику бесперебойного питания,
• Колёсное основание облегчает перемещение блока при размещении и обслуживании системы.

Свинцово-кислотные батареи герметичного типа не требуют регулярного долива электролита. При этом они чувствительны к глубокому разряду, повышенной температуре и длительному хранению в разряженном состоянии. Контроль заряда и режим подзарядки должны соответствовать требованиям установленного ИБП.

Принцип работы

В штатном режиме ИБП получает питание от электросети и поддерживает аккумуляторный блок в заряженном состоянии. При пропадании сети или нарушении её параметров устройство переключается на питание от батарей. Постоянное напряжение сборки поступает в преобразователь ИБП, который формирует выходное переменное напряжение для подключённой нагрузки. Рабочий цикл включает несколько этапов:

• При наличии сети ИБП питает нагрузку и заряжает батарейную сборку,
• При аварии сети ИБП начинает получать энергию от батарейного блока,
• Преобразователь ИБП передаёт нагрузке переменное напряжение,
• После восстановления электроснабжения ИБП возвращается к сетевому режиму и заряжает батареи,
• При снижении заряда до установленного порога ИБП ограничивает автономную работу или завершает её для защиты аккумуляторов.

Несколько внешних батарейных модулей допускается подключать к одному ИБП параллельно, если такая конфигурация предусмотрена его документацией. Это увеличивает общий запас энергии и потенциальную продолжительность автономной работы. Подключение дополнительных модулей должно соответствовать требованиям ИБП к количеству блоков, кабелям и условиям зарядки.

Подключение и эксплуатация

BB-240V.20S9Ah предназначен для совместимых ИБП с батарейной шиной 240 В. Перед подключением необходимо сверить модель источника бесперебойного питания, разъём и требования его руководства. Наличие одинакового типа разъёма само по себе не подтверждает совместимость с другим оборудованием: важны напряжение, полярность и конфигурация батарейной цепи. Блок следует установить на ровной устойчивой поверхности в сухом помещении. Степень защиты IP20 рассчитана на эксплуатацию внутри помещений и не обеспечивает защиту от воды или мелкой пыли. Необходимо исключить перекрытие вентиляционных отверстий ИБП, воздействие источников тепла и размещение рядом с веществами, способными повредить корпус или кабель. При перемещении учитывают массу 61,2 кг и не допускают рывков за соединительный кабель. Во время работы следует контролировать сообщения ИБП о состоянии батарей и соблюдать указанный производителем температурный диапазон. Повреждённый корпус, деформированный кабель или неисправный разъём требуют прекращения эксплуатации до проверки оборудования. При отключении батарейного блока нужно руководствоваться порядком, установленным для конкретной модели ИБП: сборка рассчитана на напряжение 240 В постоянного тока, поэтому случайный контакт с токоведущими частями опасен.

Сферы применения

Блок используют там, где ИБП должен поддерживать нагрузку при перерывах электроснабжения. К таким системам относятся серверные и сетевые узлы, телекоммуникационная аппаратура, вычислительные комплексы и другие установки с ИБП подходящей серии. В промышленной среде он может обеспечивать резервное питание управляющей и информационной инфраструктуры, если параметры нагрузки и требования к автономии согласованы с возможностями ИБП. Башенное исполнение позволяет размещать модуль отдельно от ИБП, а колёса упрощают его перемещение при монтаже. Возможность подключить дополнительные блоки помогает наращивать запас энергии в пределах, предусмотренных системой. При этом батарейный модуль не увеличивает номинальную мощность ИБП и не заменяет его функции защиты, преобразования или стабилизации питания.

Таким образом, ExeGate PowerExpert BB-240V.20S9Ah — внешний источник запаса энергии для совместимых ИБП ExeGate с батарейной шиной 240 В. Сборка из двадцати аккумуляторов 12 В/9 А·ч обеспечивает номинальную энергоёмкость около 2,16 кВт·ч, а возможность расширения позволяет увеличить время автономной работы системы. Результат зависит от нагрузки, режима ИБП и состояния батарей. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для энергетических, инженерных и производственных систем. Батарейные блоки ExeGate могут использоваться как часть комплекса бесперебойного электропитания оборудования.
