Резервное питание для техники с источником ExeGate ULB 650

ExeGate ULB 650 — линейно-интерактивный источник бесперебойного питания для защиты компьютеров, сетевых устройств и другой электронной аппаратуры от кратковременных отключений и нестабильного напряжения. Встроенный аккумулятор поддерживает питание нагрузки при пропадании сети, а автоматический регулятор напряжения корректирует его отклонения без перехода на батарею.

Основные характеристики

ИБП рассчитан на оборудование, для которого важны сохранение данных и кратковременная непрерывность работы при сбоях электроснабжения. При отключении сети он переключает нагрузку на аккумулятор, давая время сохранить результаты работы и корректно выключить подключённые устройства. Основные параметры версии ULB-650.LCD.AVR.2SH.RJ.USB:

• Полная мощность — 650 В·А,
• выходное напряжение — 220 В с допуском ±10 %,
• выходная частота — 50/60 Гц ±1 Гц,
• тип выходного сигнала в батарейном режиме — ступенчатая аппроксимация синусоиды,
• типичное время переключения на аккумулятор — 4–8 мс, максимальное — 13 мс,
• встроенный аккумулятор — герметичный свинцово-кислотный, 12 В, 7 А·ч,
• две выходные розетки Schuko с резервным питанием,
• габариты — 280 × 95 × 140 мм, масса — около 4,2 кг.

Показатель 650 В·А обозначает полную мощность, а 360 Вт — максимальную активную нагрузку. При подключении оборудования следует учитывать именно оба ограничения и оставлять запас по мощности. Время автономной работы зависит от нагрузки: производитель указывает около 14 минут при 30 % нагрузки и около 2 минут при 50 %. Эти значения ориентировочные и меняются в зависимости от состояния аккумулятора и характера подключённых устройств.

Конструкция и функциональные узлы

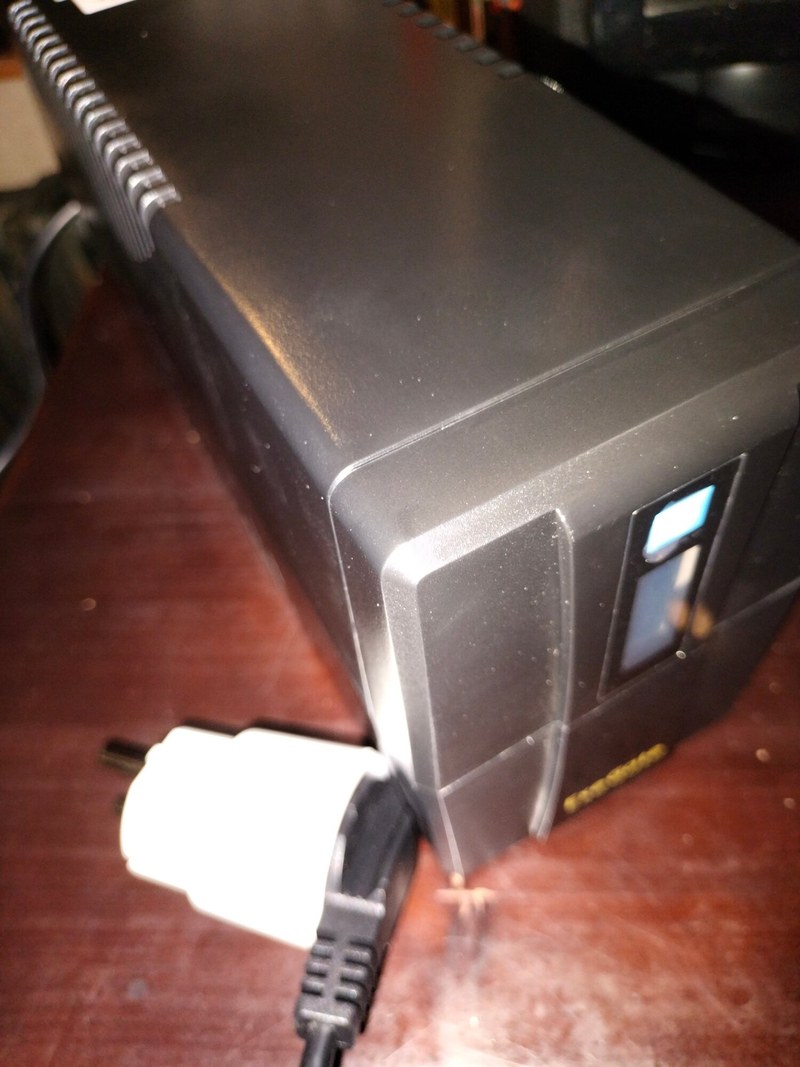

Корпус объединяет силовую электронику, аккумулятор и средства индикации. Компоновка рассчитана на настольное размещение рядом с защищаемым оборудованием. Основные элементы устройства:

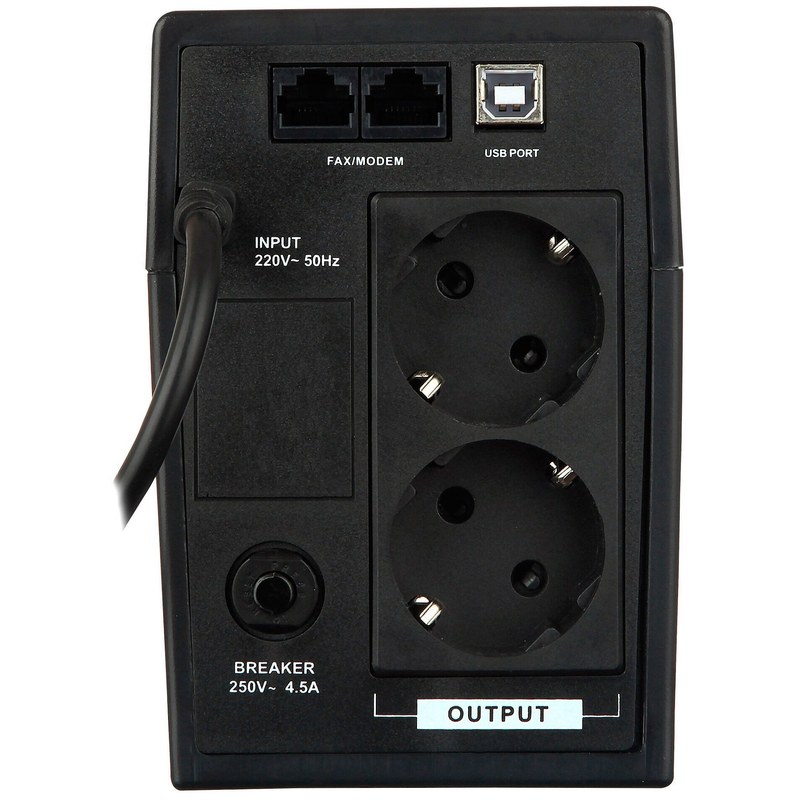

• входной сетевой кабель с заземлённой евровилкой,
• две выходные розетки для подключения нагрузки,
• герметичный аккумулятор, обеспечивающий резервное питание,
• инвертор, преобразующий энергию аккумулятора в переменное напряжение,
• цепи фильтрации сетевых помех и защиты от импульсных перенапряжений,
• дисплей и звуковая сигнализация для контроля состояния,
• USB-порт и защита линии передачи данных RJ — в рассматриваемом исполнении.

Дисплей показывает рабочий режим и состояние питания. При разряде аккумулятора индикация предупреждает о необходимости завершить работу подключённого оборудования. USB-порт позволяет передавать сведения о состоянии ИБП на совместимый компьютер, если для конкретной версии предусмотрено соответствующее программное обеспечение.

Принципы и режимы работы

В обычном режиме нагрузка получает питание от электросети через внутренние цепи ИБП. Если напряжение отклоняется от допустимого диапазона, AVR корректирует его в пределах своих возможностей. При полном исчезновении питания или выходе параметров сети за рабочий диапазон устройство переключает нагрузку на аккумулятор. Основные режимы работы:

• сетевой режим — питание поступает от сети, а аккумулятор поддерживается в заряженном состоянии,
• режим стабилизации — AVR корректирует входное напряжение без использования аккумулятора,
• режим зарядки — аккумулятор восполняет заряд после восстановления сетевого питания,
• автоматический перезапуск — после восстановления сети ИБП возобновляет работу в предусмотренном режиме.

Форма выходного напряжения в батарейном режиме представляет собой ступенчатую аппроксимацию синусоиды. Она подходит для большинства компьютерных и сетевых нагрузок, однако совместимость с оборудованием, чувствительным к форме сигнала, следует оценивать отдельно. Встроенная батарея рассчитана на кратковременный резерв, а не на длительную автономную работу.

Подключение и эксплуатация

Перед вводом в работу ИБП размещают на ровной поверхности с доступом воздуха к корпусу. После подключения к заземлённой розетке аккумулятору дают зарядиться, затем подключают нагрузку, не превышающую 360 Вт. Все розетки рассматриваемой версии имеют резервное питание. При эксплуатации учитывают следующие ограничения:

• рабочая температура — от 0 до 40 C,
• относительная влажность — от 0 до 90 % без конденсации влаги,
• степень защиты корпуса — IP20, поэтому устройство предназначено для сухих помещений,
• при перегрузке более 110 % предусмотрено отключение после заданного времени,
• типичное время восстановления заряда составляет 4–6 часов до 90 %,
• при длительном отключении электросети автономность зависит от фактической нагрузки и состояния аккумулятора.

Не следует закрывать вентиляционные отверстия или устанавливать прибор рядом с источниками тепла. При частых перебоях питания аккумулятор регулярно работает в циклическом режиме, что постепенно снижает его ёмкость. Поэтому автономное время со временем может стать короче паспортного.

Практическое применение

ExeGate ULB 650 подходит для рабочих станций, маршрутизаторов, коммутаторов, терминалов и периферийных устройств с умеренным энергопотреблением. Он помогает сохранить связь и корректно завершить работу компьютера при кратком отключении электричества. В небольших офисных и производственных помещениях ИБП может защищать локальные узлы управления, если их суммарная нагрузка соответствует допустимой мощности и они совместимы с выходным сигналом устройства. Для систем, где недопустим даже короткий перерыв питания, нужно учитывать время переключения до 13 мс и проверить, допускает ли нагрузка такую паузу. Устройство не заменяет промышленный стабилизатор или длительный резервный источник для мощных приводов и технологических установок.

Таким образом, ExeGate ULB 650 объединяет резервное питание от аккумулятора, автоматическую коррекцию напряжения и защиту подключённой электроники от ряда сетевых помех. Мощность 360 Вт и кратковременная автономность определяют его применение прежде всего для компьютерной, сетевой и маломощной аппаратуры. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены источники бесперебойного питания и другие средства электроснабжения для технических и производственных систем. Поставки оборудования ExeGate позволяют предприятиям комплектовать рабочие места и вспомогательные узлы средствами защиты от перебоев электропитания.
