Стабилизатор напряжения ExeGate Master Turbo XV 15000 для надежной защиты оборудования

ExeGate Master Turbo XV-15000 — однофазный релейный стабилизатор, предназначенный для поддержания рабочего напряжения при заметных колебаниях в сети. Он корректирует входное напряжение в пределах 80–265 В и подаёт на нагрузку около 220 В с точностью ±8%. Устройство рассчитано на суммарную мощность до 15 000 ВА и применяется для защиты оборудования, чувствительного к пониженному или повышенному напряжению. Модель может использоваться в мастерских, коммерческих помещениях и производственных зонах, где требуется стабилизировать питание группы однофазных потребителей. Это релейный аппарат: он изменяет коэффициент трансформации переключением обмоток, а не формирует выходное напряжение заново, как инверторный источник.

Основные характеристики

Стабилизатор компенсирует отклонения напряжения в пределах своего рабочего диапазона. При выходе параметров сети за допустимые пределы устройство отключает нагрузку, снижая риск её повреждения. Модель рассчитана на установку в цепи питания оборудования с общей нагрузкой до номинального значения. Основные параметры ExeGate Master Turbo XV-15000:

• номинальная полная мощность — 15 000 ВА,
• входное напряжение — 80–265 В,
• номинальное выходное напряжение — 220 В с точностью ±8%,
• максимальный входной ток — 75 А,
• время переключения ступеней — менее 7 мс,
• заявленный КПД — 98%,
• степень защиты корпуса — IP20,
• рабочая температура — от 0 до +40 C,
• задержка подключения нагрузки — 6 или 180 секунд.

Диапазон выходного напряжения при точности ±8% составляет примерно 202–238 В. Значение 15 000 ВА относится к полной мощности; при расчёте подключаемой нагрузки следует учитывать коэффициент мощности потребителей. Электродвигатели, насосы и другое оборудование с индуктивной нагрузкой при запуске могут кратковременно потреблять ток в несколько раз выше номинального. Поэтому суммарную нагрузку определяют с учётом пусковых режимов, а не только по паспортной мощности устройств.

Конструкция и индикация

Внутри стабилизатора находятся тороидальный трансформатор, релейный переключающий узел и микропроцессорная система управления. Металлический корпус предназначен для настенного монтажа; производитель также допускает напольную установку. На панели размещён ЖК-дисплей, который отображает входные и выходные параметры, а также состояние устройства. Основные элементы и их назначение:

• тороидальный трансформатор — обеспечивает ступенчатую коррекцию напряжения,
• микропроцессорный блок — контролирует входные параметры и управляет переключением ступеней,
• релейный узел — переключает секции обмотки для повышения или понижения выходного напряжения,

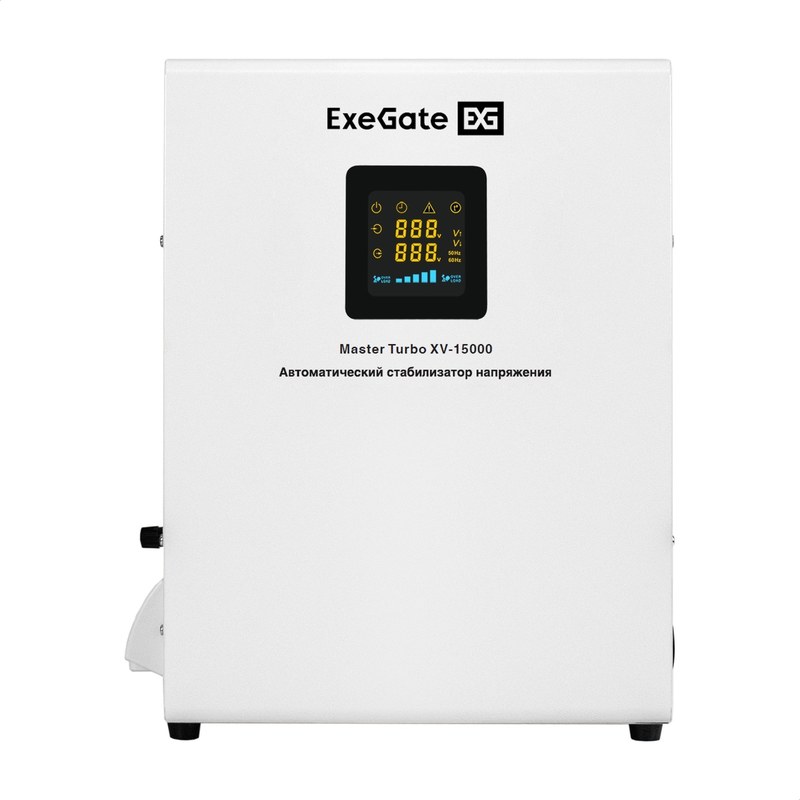

• ЖК-дисплей — показывает значения входного и выходного напряжения, режим работы и состояние задержки,
• клеммная колодка — служит для подключения силовой линии и основной нагрузки,

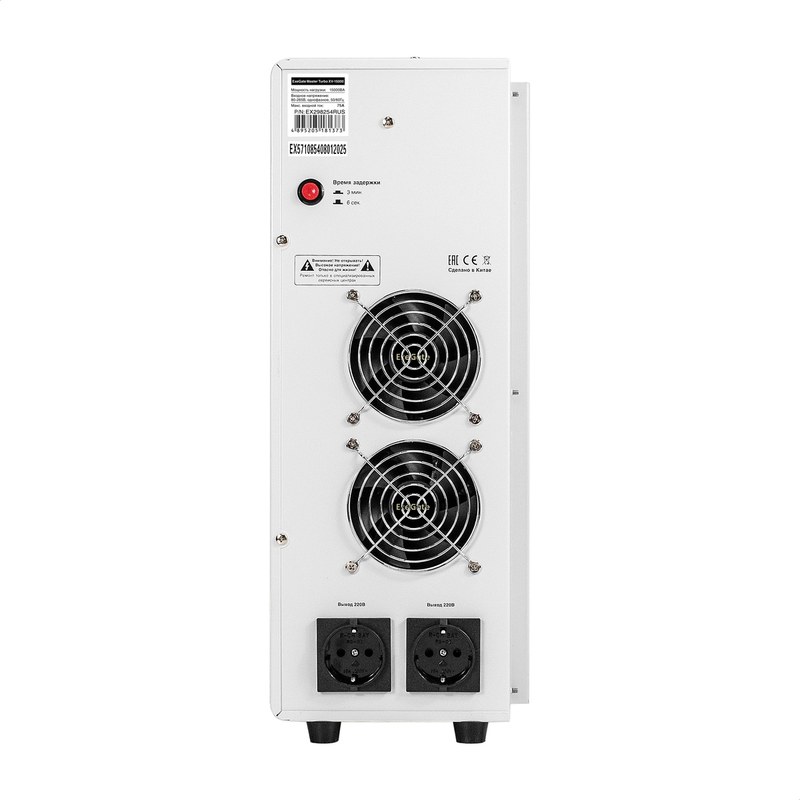

• две розетки Schuko — позволяют подключать отдельные потребители небольшой мощности,
• металлический корпус — защищает внутренние узлы и обеспечивает возможность крепления устройства.

Силовая нагрузка подключается через клеммную колодку. Розетки на корпусе предназначены для потребителей небольшой мощности: руководство ограничивает нагрузку через такую розетку значением до 1,4 кВт. Наличие розеток не означает, что через них можно подключать оборудование, суммарная мощность которого приближается к номиналу стабилизатора.

Принцип работы и защитные функции

Микропроцессор непрерывно измеряет напряжение сети и сравнивает его с рабочими пределами. Если входное значение отклоняется от номинального, контроллер переключает обмотки трансформатора. При низком напряжении стабилизатор увеличивает его, при высоком — уменьшает. Скорость переключения менее 7 мс позволяет быстро реагировать на изменения напряжения, но сама схема остаётся ступенчатой: выход регулируется переключением реле, а не плавно. Для защиты оборудования предусмотрены:

• от повышенного и пониженного напряжения,
• от короткого замыкания,
• от импульсных всплесков напряжения,
• от перегрузки и перегрева,
• задержка подачи питания после включения или восстановления сети.

Задержка 6 или 180 секунд позволяет отложить подключение нагрузки после перебоя. Более длительный интервал может быть полезен для оборудования, которому нежелательно частое повторное включение, например холодильных агрегатов с компрессором. Выбранная задержка не устраняет причину нестабильности сети, а регулирует момент повторной подачи напряжения на нагрузку. exegate.com

Подключение и эксплуатация

XV-15000 рассчитан на стационарное подключение в однофазную сеть. Устройство такой мощности подключают через клеммную колодку; входную линию и нагрузку присоединяют к соответствующим клеммам. Подключение требует заземления, правильно подобранных проводов и соблюдения требований электробезопасности. В руководстве для стабилизаторов мощностью от 3 кВА указано, что выбор сечения кабеля и выполнение подключения должны производиться квалифицированным специалистом. При монтаже необходимо обеспечить свободную циркуляцию воздуха вокруг корпуса. Руководство рекомендует оставлять не менее 200 мм свободного пространства с каждой стороны и не закрывать вентиляционные отверстия. Устройство предназначено для эксплуатации внутри помещений при температуре от 0 до +40 C. Для него указана степень защиты IP20, поэтому монтаж во влажной, запылённой или открытой среде без дополнительной защиты не соответствует условиям применения.

Практическое применение

Номинал 15 кВА позволяет использовать ExeGate Master Turbo XV-15000 для питания группы потребителей или отдельного энергоёмкого оборудования. В производственной среде его устанавливают перед однофазной нагрузкой, если напряжение сети регулярно выходит за пределы, допустимые для подключённых устройств. В коммерческих помещениях стабилизатор может защищать оборудование, чувствительное к скачкам и просадкам напряжения. При эксплуатации учитывают несколько ограничений:

• стабилизатор работает только в диапазоне входного напряжения 80–265 В; при выходе сети за его пределы нагрузка отключается,
• точность ±8% допускает выходное напряжение в диапазоне примерно 202–238 В, что следует сопоставить с требованиями конкретного оборудования,
• пусковые токи электродвигателей и компрессоров могут превышать номинальный ток в 2,5–4 раза,
• модель однофазная и не предназначена для питания трёхфазной нагрузки,
• степень защиты IP20 предполагает установку в сухом помещении,
• механизм релейного переключения может сопровождаться переключением ступеней; аппарат не обеспечивает бесступенчатого регулирования напряжения.

Стабилизатор не заменяет автоматическую защиту электросети, правильное заземление или проверку допустимой мощности линии. Перед включением важно учитывать не только суммарную мощность подключённых устройств, но и особенности их пуска, а также требования к точности и характеру электропитания.

Таким образом, ExeGate Master Turbo XV-15000 — однофазный релейный стабилизатор мощностью 15 000 ВА с рабочим диапазоном входного напряжения 80–265 В. Микропроцессорное управление, ЖК-индикация, переключение менее чем за 7 мс и защита от основных аварийных режимов позволяют использовать модель для питания оборудования в сетях с нестабильным напряжением. Корректная работа зависит от соблюдения ограничений по нагрузке, температуре, монтажу и подключению. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические устройства и оборудование для производственных и коммерческих объектов. ExeGate Master Turbo XV-15000 относится к решениям для стабилизации электропитания однофазных нагрузок высокой мощности.
