Источник бесперебойного питания ExeGate BU-1000: характеристики и преимущества
ExeGate NEO Smart BU-1000 — линейно-интерактивный источник бесперебойного питания для защиты подключённой техники от кратковременных отключений и отклонений напряжения в электросети. Встроенный автоматический стабилизатор корректирует напряжение без постоянного перехода на аккумулятор, а при пропадании питания устройство переключает нагрузку на батарею. Ниже рассматривается исполнение BU-1000.LCD.AVR.5SH с каталожным номером EX295686.
Технические характеристики
Номинал 1000 ВА показывает полную мощность ИБП, а допустимая активная мощность составляет 600 Вт. При расчёте нагрузки необходимо учитывать оба ограничения: суммарная нагрузка не должна превышать ни 1000 ВА, ни 600 Вт. Основные параметры модели:
- полная мощность — 1000 ВА, активная мощность — 600 Вт,
- номинальное входное напряжение — 220 В,
- диапазон входного напряжения для работы от сети — 162–268 В,
- номинальное выходное напряжение — 220 В с отклонением ±10%,
- входная частота — 50/60 Гц ±5%, выходная — 50 Гц ±1%,
- КПД в сетевом режиме — более 95%,
- тип аккумулятора — герметичный необслуживаемый свинцово-кислотный ExeGate HR 12-9, 12 В, 9 А·ч,
- типичное время переключения на батарею — 2–6 мс, максимальное — 10 мс,
- восстановление заряда до 90% занимает около 8 часов,
- размеры корпуса — 195 × 110 × 285 мм, масса — около 6 кг.
Указанные характеристики определяют сферу применения устройства. Порог 600 Вт ограничивает суммарную активную нагрузку, а время автономной работы зависит от её фактической мощности и состояния аккумулятора. Поэтому его нельзя оценить только по номиналу ИБП: для конкретной установки время резервирования проверяют с учётом состава подключённого оборудования.
Конструкция и индикация

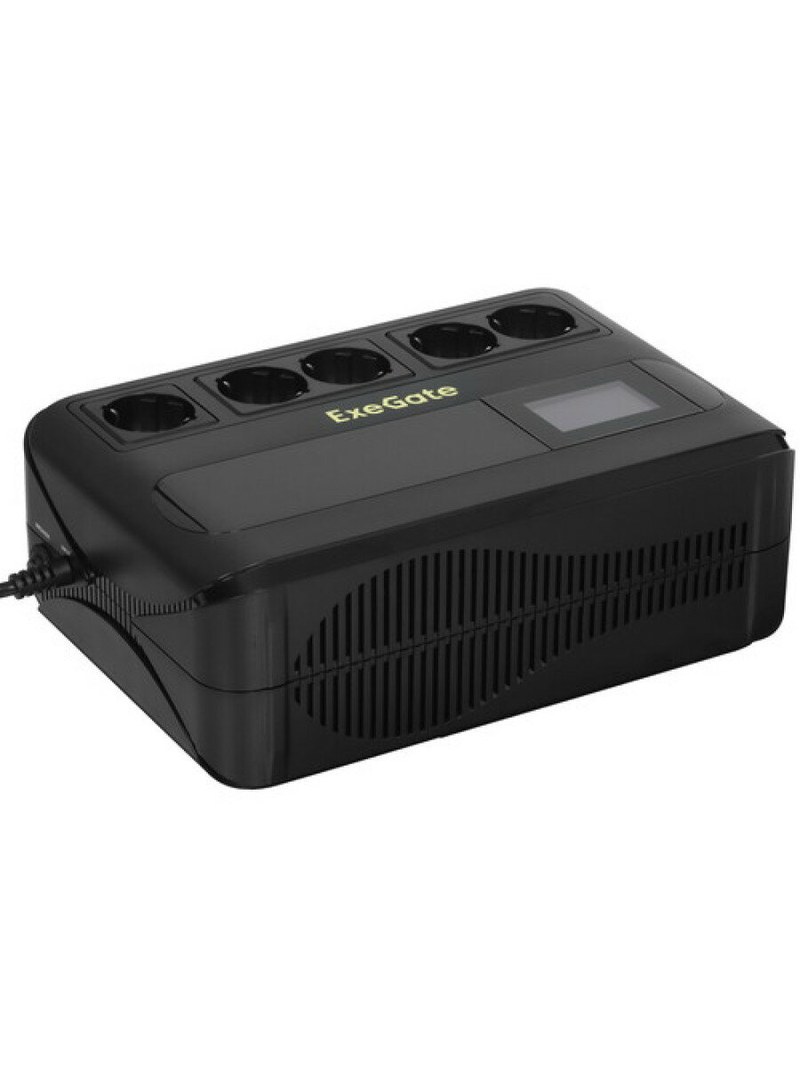

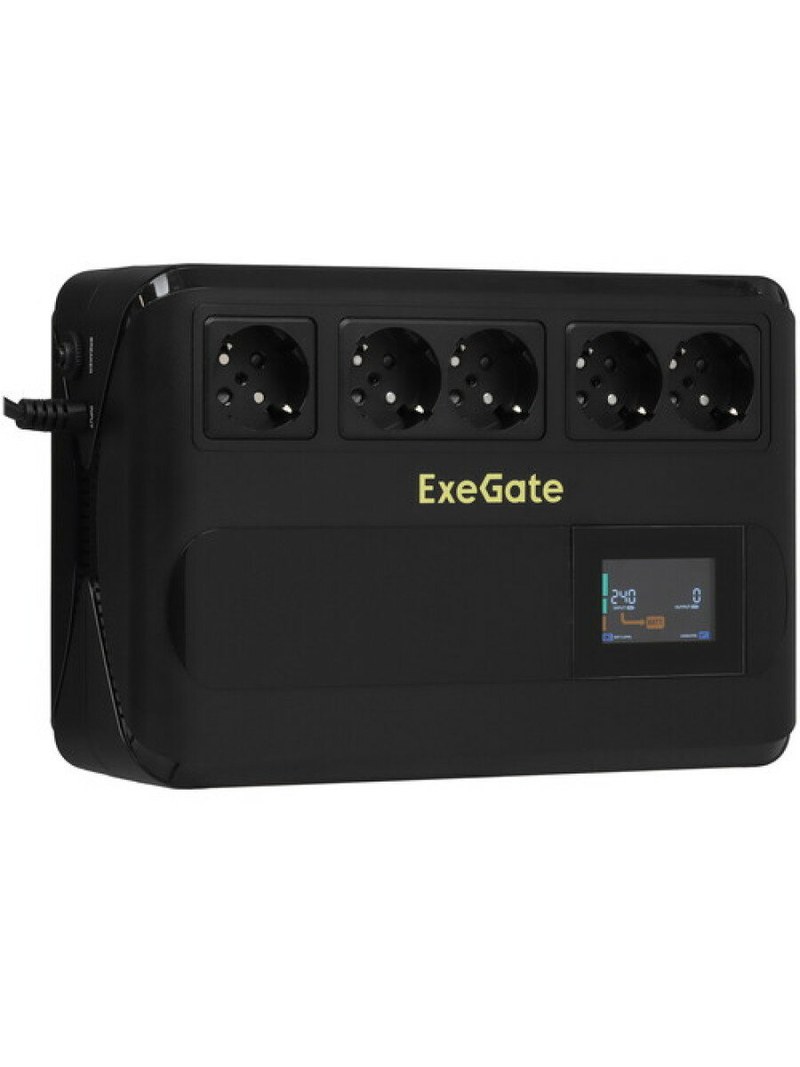

Корпус BU-1000 объединяет силовую часть, аккумулятор, систему управления и органы индикации. На передней панели расположен ЖК-дисплей, показывающий состояние сети, выходные параметры, уровень заряда и нагрузку. Для подключения потребителей предусмотрено пять розеток Schuko; все они поддерживают резервное питание от аккумулятора. Также имеется порт USB Type-A. Основные узлы и их функции включают:
- входной сетевой кабель с заземлённой евровилкой для подключения ИБП к электросети,
- автоматический регулятор напряжения AVR для коррекции повышенного или пониженного входного напряжения,
- зарядное устройство для восстановления энергии аккумулятора при наличии сетевого питания,
- герметичную свинцово-кислотную батарею 12 В, 9 А·ч для кратковременного резервирования,
- инвертор, формирующий выходное напряжение при работе от аккумулятора,
- ЖК-дисплей и звуковую сигнализацию для отображения состояния и предупреждений,
- пять выходных розеток с резервным питанием и защитой подключённых устройств.
Выходной сигнал в батарейном режиме имеет форму ступенчатой аппроксимации синусоиды, а не чистой синусоиды. Это следует учитывать при подключении оборудования, чувствительного к форме напряжения, а также устройств с электродвигателями и высокими пусковыми токами.
Принцип работы и рабочие режимы
В нормальных условиях ИБП передаёт питание от сети к нагрузке и контролирует входное напряжение. Если оно отклоняется, AVR корректирует его в пределах рабочего диапазона. При полном пропадании сети или недопустимом изменении входных параметров устройство переключается на аккумулятор. Максимальное время переключения, указанное для модели, составляет 10 мс. Работа устройства включает несколько основных режимов:
- сетевой режим — питание нагрузки от электросети с контролем напряжения и его коррекцией средствами AVR,
- резервный режим — питание нагрузки от аккумулятора через инвертор при нарушении параметров сети,
- зарядный режим — пополнение заряда встроенной батареи при восстановлении сетевого питания,
- холодный старт — возможность включить ИБП от аккумулятора при отсутствии входного напряжения,
- аварийная сигнализация — звуковое предупреждение о работе от батареи, низком заряде или неисправности.
При работе от аккумулятора сигнал звучит примерно раз в 10 секунд, при низком заряде — раз в секунду, при неисправности — непрерывно. Индикаторная система также отображает перегрузку.
Подключение и эксплуатация
Для установки ИБП выбирают сухое место с вентиляцией, исключающее перекрытие воздушных отверстий и воздействие прямого тепла. Рабочая температура модели составляет от 0 до 40 C, относительная влажность — до 90%. Степень защиты корпуса IP20 предполагает эксплуатацию в помещении, где устройство защищено от пыли и влаги. Перед подключением нагрузку распределяют так, чтобы её суммарная активная мощность и полная мощность оставались в пределах номинала. Затем ИБП подключают к заземлённой розетке, включают, дают аккумулятору зарядиться и подсоединяют критически важные потребители. При первом включении и после продолжительного хранения батарее требуется время для набора заряда; ориентир производителя — около восьми часов до 90%. Во время эксплуатации следует учитывать, что аккумулятор является расходным компонентом: его ёмкость постепенно снижается, особенно при частых глубоких разрядах, повышенной температуре и длительном хранении без подзарядки. ИБП следует периодически проверять под реальной нагрузкой и заменять батарею при заметном сокращении времени резервирования. Нельзя превышать допустимую мощность или подключать к выходам оборудование, для которого ступенчатая форма напряжения не подходит.
Таким образом, ExeGate NEO Smart BU-1000 сочетает линейно-интерактивную схему, автоматическую коррекцию напряжения, резервирование от встроенной батареи и контроль состояния через ЖК-дисплей. При полной мощности 1000 ВА и активной мощности 600 Вт устройство подходит для защиты компактных рабочих и сетевых систем, если учтены ограниченная автономность и ступенчатая форма выходного напряжения при работе от батареи. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для задач электропитания и оснащения предприятий. «Олниса» выступает поставщиком промышленного оборудования.
