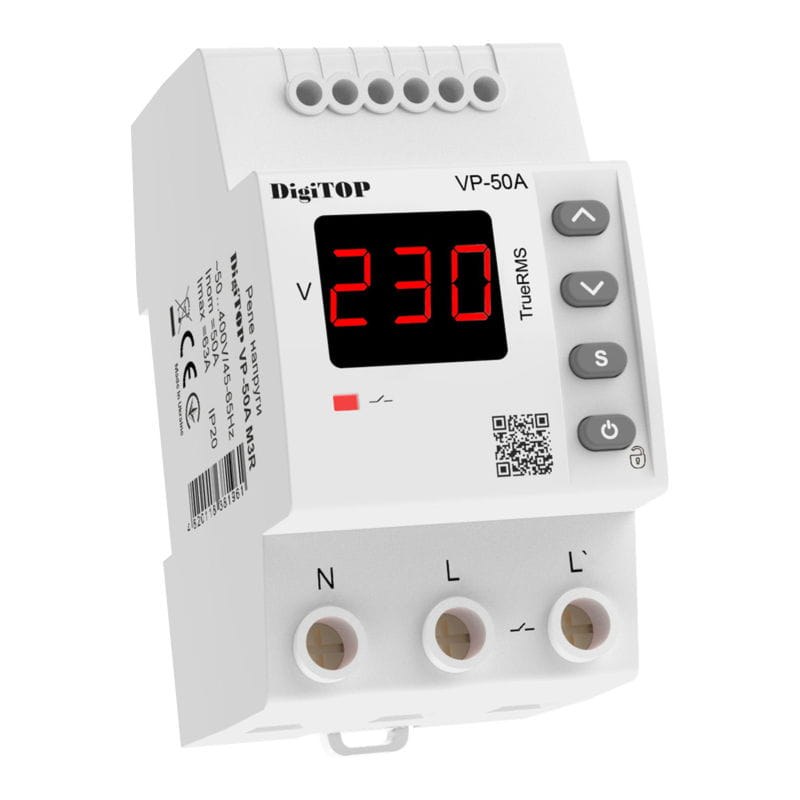

Реле напряжения DigiTOP VP-50A M3R — контроль мощных однофазных потребителей

DigiTOP VP-50A M3R — электронное реле напряжения, предназначенное для автоматического размыкания электрической цепи при опасных изменениях параметров однофазной сети. Устройство применяется в распределительных шкафах, питающих несколько электрических потребителей либо отдельное оборудование повышенной мощности. Номинальный ток модели составляет 50 А, а предельный кратковременный показатель — 60 А. Прибор имеет трехмодульное исполнение и предназначен для установки на DIN-рейку. Современная конструкция предусматривает измерение действующего напряжения True RMS, температурную защиту и настройку гистерезиса. Это позволяет исключать избыточные переключения при небольших колебаниях сети возле установленного порога.

Технические характеристики

Основные показатели VP-50A M3R:

• производитель — DigiTOP,
• категория — электронное реле контроля напряжения,
• модель — VP-50A M3R,
• номинальный ток — 50 А,
• максимальный ток — 60 А,
• номинальная мощность — 11,5 кВт,
• диапазон измерений — 50–400 В,
• верхний предел отключения — 230–270 В,
• нижний предел отключения — 120–220 В,
• задержка повторного включения — 5–600 секунд,
• отключение при превышении верхнего порога — не более 0,02 секунды,
• рабочая частота — 45–65 Гц,
• измерение — True RMS,
• температурная защита — предусмотрена,
• система гистерезиса — предусмотрена,
• монтажная ширина — 3 модуля,
• тип установки — DIN-рейка.

Особенности конструкции

Измерительный блок реле непрерывно контролирует параметры питающего напряжения. Полученные значения поступают в микропроцессорную систему, которая сравнивает их с установленными пределами. При превышении верхней границы электронная схема формирует команду быстрого отключения. При глубоком понижении напряжения используется соответствующий алгоритм, учитывающий величину отклонения. Встроенная система гистерезиса уменьшает вероятность многократного переключения контактного механизма возле заданных уставок. Коммутационный блок рассчитан на прохождение значительного рабочего тока. Для безопасной эксплуатации требуется надежное подключение проводников с соответствующим сечением. Температурная защита отслеживает нагрев внутренних компонентов и предназначена для реагирования на опасные тепловые состояния. Измерение True RMS обеспечивает определение действующего значения напряжения при наличии искажений формы сигнала. Это особенно важно при питании от генераторных установок. На лицевой панели размещены цифровой индикатор и кнопки настройки. Пользователь получает доступ к порогам напряжения, задержке включения и другим предусмотренным параметрам. Трехмодульная конструкция предназначена для установки в распределительных шкафах. Реле работает совместно с соответствующими автоматическими выключателями, обеспечивающими защиту от короткого замыкания.

Области применения

VP-50A M3R применяется в электрических установках с относительно высокой однофазной нагрузкой:

• вводные распределительные щиты,
• электропитание инженерных систем,
• групповые электрические линии,
• оборудование технических помещений,
• электрические установки мастерских,
• системы отопления,
• питающие цепи отдельных технологических механизмов,
• коммерческие распределительные сети,
• электрические шкафы автоматики,
• системы с резервными генераторами,
• насосные установки с совместимой нагрузкой,
• компьютерные комплексы.

Компания «Олниса» осуществляет поставки реле напряжения DigiTOP VP-50A M3R для промышленных и инженерных электрических систем. В ассортимент входят аппараты контроля сетевых параметров и защиты низковольтного оборудования.

Преимущества

Эксплуатационные достоинства модели связаны с контролем мощных потребителей и гибкой настройкой аварийных условий:

• автоматическое отключение при недопустимом напряжении,
• настраиваемая задержка повторного запуска,
• удобство цифрового наблюдения,
• контроль температуры внутренних компонентов,
• уменьшение числа частых коммутаций,
• измерение True RMS,
• применимость в распределительных шкафах,
• простота управления настройками,
• возможность защиты группы электрических потребителей,
• снижение риска повреждений оборудования,
• автономность работы защитного алгоритма,
• долговечность при допустимых электрических режимах.

Таким образом, DigiTOP VP-50A M3R представляет собой однофазное реле напряжения номиналом 50 А. Устройство осуществляет контроль сетевых параметров и размыкает нагрузку при выходе напряжения за установленный диапазон. Наличие True RMS, гистерезиса и температурной защиты позволяет применять прибор в соответствующих силовых распределительных системах. Компания «Олниса» поставляет реле напряжения DigiTOP VP-50A для промышленных и инженерных объектов. Аппараты контроля электрических параметров входят в ассортимент продукции компании.
