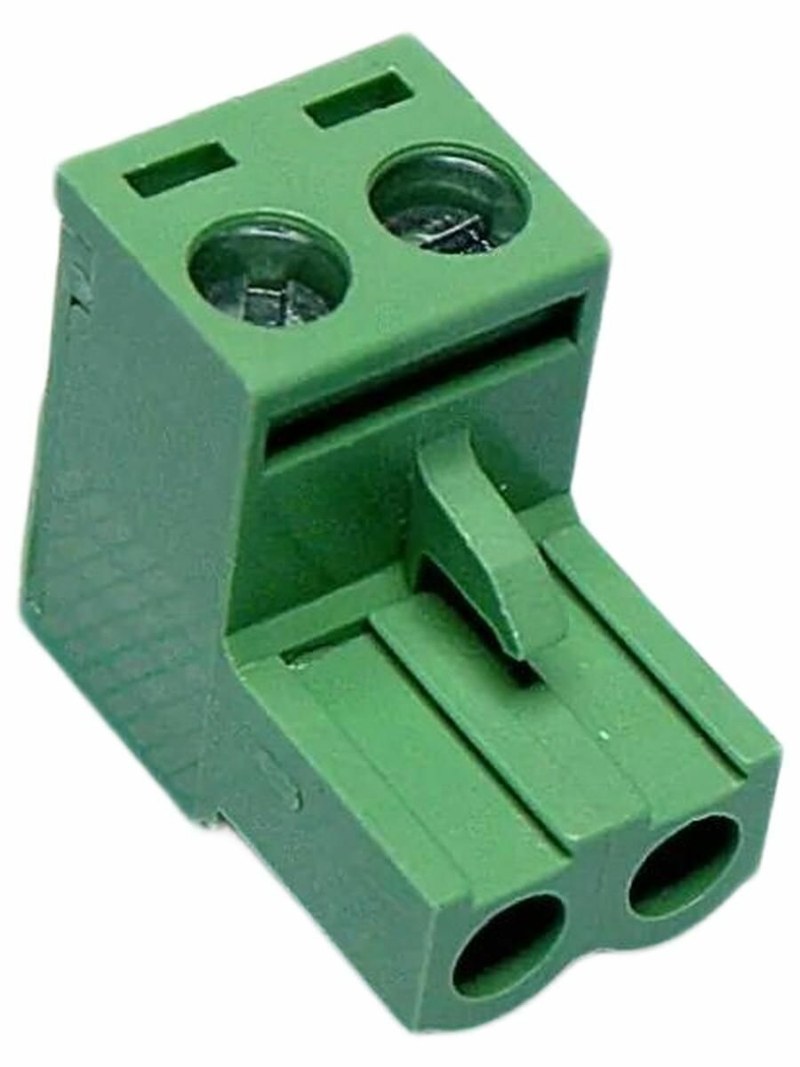

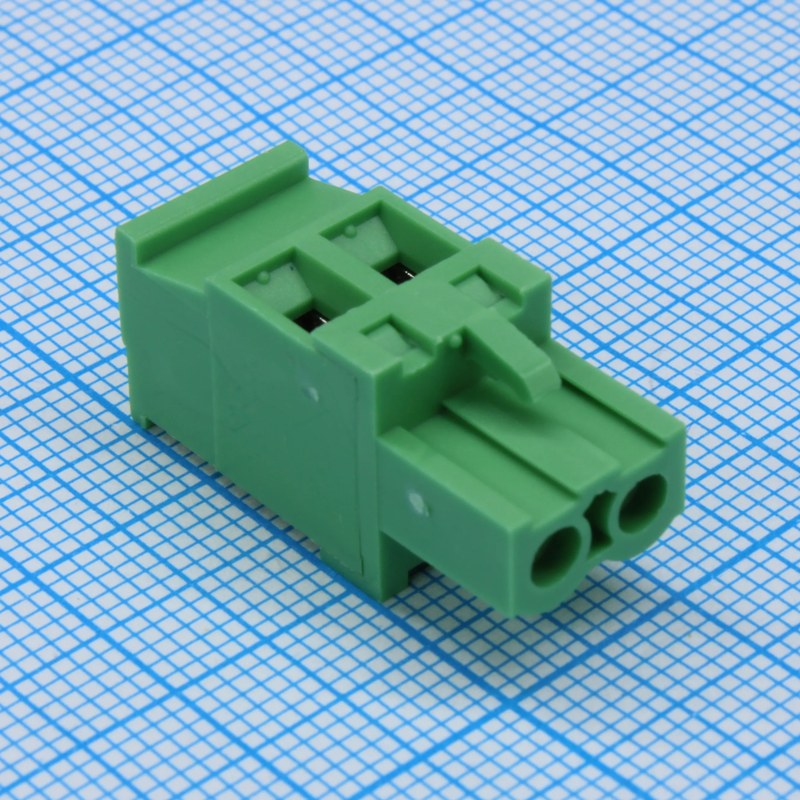

Разъемный клеммный блок DEGSON 2EDGKH 10010002503 — модульное подключение электронного оборудования

DEGSON 2EDGKH-5.08-02P — разъемный клеммный блок, предназначенный для подключения электрических проводников к электронным устройствам через съемную соединительную часть. Конструкция применяется в системах промышленной автоматизации, приборостроении и блоках управления, где требуется возможность разъединения внешней проводки без демонтажа установленной печатной платы. Изделие с артикулом 10010002503 относится к серии 2EDGKH и имеет две контактные позиции с межконтактным шагом 5,08 мм. Подключение проводников выполняется винтовым способом, а сопряжение с электронной платой обеспечивается совместимой ответной частью разъема. Номинальные электрические параметры составляют 250 В и 15 А в предусмотренных условиях IEC. Небольшие размеры и модульное исполнение позволяют применять соединитель в компактных устройствах промышленной электроники.

Технические характеристики

Основные параметры DEGSON 2EDGKH определяют электрические ограничения и геометрию соединения. Технические показатели:

• производитель — DEGSON,
• категория — разъемный клеммный блок,
• серия — 2EDGKH,
• модель — 2EDGKH-5.08-02P,
• артикул — 10010002503,
• количество полюсов — 2,
• межконтактный шаг — 5,08 мм,
• номинальное напряжение IEC — 250 В,
• номинальный ток IEC — 15 А,
• номинальное напряжение UL — 300 В,
• номинальный ток UL — 10 А,
• сечение проводников — 1–2,5 мм²,
• длина зачистки изоляции — 7 мм,
• момент затяжки — 0,4 Н·м,
• тип контакта — винтовой,
• цвет корпуса — зеленый,
• покрытие контактной поверхности — олово.

Особенности конструкции

Разъемный клеммник выполнен в изоляционном корпусе с двумя электрически разделенными контактными позициями. Его устройство объединяет винтовой механизм фиксации проводника и контактную часть, предназначенную для подключения к соответствующей розетке печатной платы. Винтовое соединение обеспечивает механическую фиксацию жилы внутри токоведущего элемента. При затягивании винта контактная система прижимает проводник, формируя электрическое соединение. Разъемная архитектура является главным отличием изделия от неразъемного клеммника. Соединительную часть можно отсоединить от электронного устройства без извлечения отдельных проводников из контактных гнезд. Такая особенность особенно полезна при замене контроллеров, ремонте измерительных модулей и техническом обслуживании блоков промышленной автоматики. Корпус имеет механическую форму, согласованную с ответными разъемами определенных семейств. Наличие одинакового межконтактного шага не гарантирует совместимость любых изделий, поэтому необходимо учитывать геометрию направляющих и расположение фиксирующих элементов.

Области применения

Разъемные клеммники DEGSON 2EDGKH используются в электронном оборудовании, требующем удобного соединения внешних проводников. Основные направления эксплуатации:

• программируемые контроллеры,
• электронные измерительные приборы,
• промышленные платы ввода-вывода,
• системы управления технологическими машинами,
• электронные источники питания,
• устройства сигнализации,
• контроллеры отопления и вентиляции,
• электронные распределительные модули,
• интерфейсные платы,
• системы управления освещением,
• платы промышленной автоматики,
• электронные преобразователи,
• системы мониторинга оборудования.

Компания «Олниса» осуществляет поставки разъемных клеммных блоков DEGSON 2EDGKH 10010002503 для промышленной электроники и автоматизированных систем управления. В ассортимент входят соединительные компоненты и монтажные изделия для электротехнического оборудования.

Преимущества

Эксплуатационные достоинства разъемных клеммников определяются возможностью разделения соединительных частей и компактным способом подключения. Основные преимущества:

• удобство отсоединения проводки от электронного устройства,
• сокращение количества операций при замене платы,
• простота организации модульных соединений,
• компактность размещения,
• возможность повторного соединения совместимых элементов,
• удобство подключения проводников,
• надежность винтовой фиксации при правильном монтаже,
• возможность применения в серийном электронном оборудовании,
• простота идентификации контактных позиций,
• практичность технического обслуживания,
• сокращение времени демонтажа электронных модулей,
• механическая устойчивость при соблюдении эксплуатационных ограничений,
• универсальность для различных управляющих систем.

Таким образом, DEGSON 2EDGKH-5.08-02P 10010002503 представляет собой двухполюсный разъемный клеммник с винтовой фиксацией проводников. Изделие предназначено для организации съемных электрических соединений в электронных устройствах. Компактный корпус и стандартная контактная геометрия позволяют применять клеммник в системах промышленной автоматизации и приборостроении. Надежность соединения определяется соблюдением электрических и монтажных требований. Компания «Олниса» поставляет разъемные клеммники DEGSON для производственных предприятий и изготовителей электроники. Соединительная продукция DEGSON входит в ассортимент промышленного оборудования компании.
