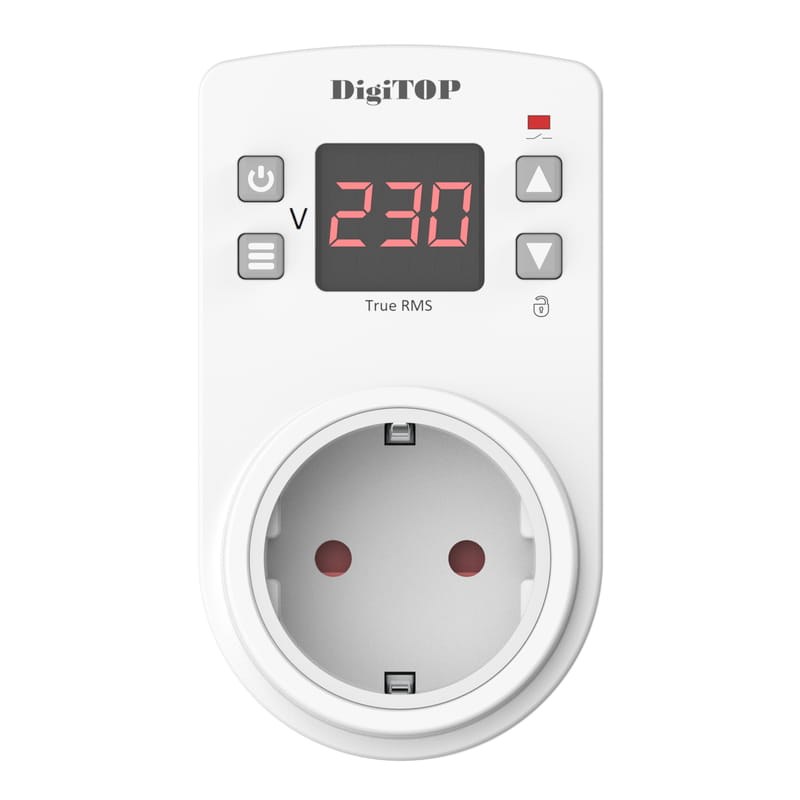

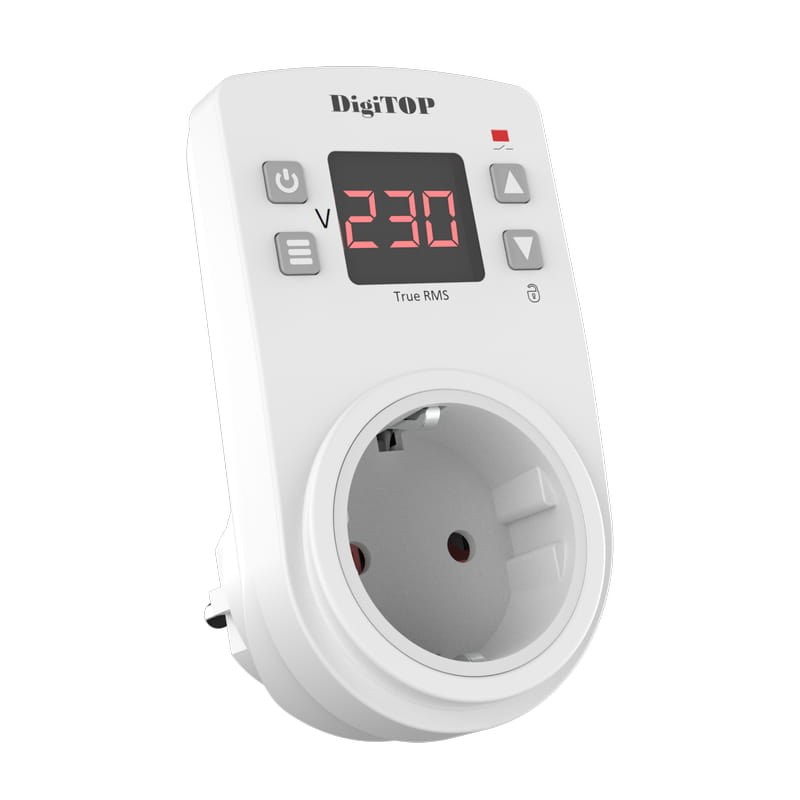

Розеточное реле напряжения DigiTOP VP-16AR — локальная защита подключаемого электрооборудования

DigiTOP VP-16AR — розеточное защитное реле, предназначенное для автоматического отключения электрического потребителя при отклонении напряжения от установленного диапазона. Устройство размещается непосредственно между стационарной розеткой и вилкой оборудования, не требуя отдельного монтажа на DIN-рейку. Модель рассчитана на ток нагрузки до 16 А и позволяет контролировать напряжение с помощью встроенного цифрового индикатора. Основным назначением прибора является защита индивидуального потребителя, для которого нежелательны продолжительные перенапряжения и глубокие просадки сети. Обновленное исполнение VP-16AR оснащено защитными шторками розеточного узла и функцией гистерезиса. Она препятствует частому переключению контактов при нестабильном напряжении, находящемся возле установленного порога.

Технические характеристики

Основные параметры розеточного исполнения:

• производитель — DigiTOP,
• категория — розеточное реле контроля напряжения,
• модель — VP-16AR,
• номинальный ток — 16 А,
• максимальный ток — 16 А,
• измеряемое напряжение — 50–400 В,
• верхний порог — 230–270 В,
• нижний порог — 120–220 В,
• время отключения при превышении верхней границы — не более 0,02 секунды,
• время отключения при напряжении 120–170 В — до 1 секунды,
• настраиваемая задержка включения — 5–600 секунд,
• метод измерения — True RMS,
• тип установки — непосредственно в розетку,
• количество фаз — 1,
• защитные шторки — предусмотрены,
• индикация — цифровая.

Конструкция и эксплуатационные функции

Розеточный корпус объединяет входные штыревые контакты, выходное гнездо, электронный измеритель и внутренний коммутационный механизм. Пользователь устанавливает прибор в розетку, а затем подключает к нему защищаемый потребитель. Электронная схема контролирует действующее напряжение. Если измеренное значение выходит за установленную границу, выходной контакт размыкается и прекращает питание нагрузки. Технология True RMS используется для измерения напряжения при отклонениях формы сетевого сигнала от идеальной синусоиды. После восстановления нормальных параметров прибор отсчитывает заданный интервал задержки. Это предотвращает немедленный повторный запуск техники, чувствительной к частым включениям. Для оборудования с компрессорными агрегатами длительная задержка может быть полезна при соблюдении требований изготовителя самого оборудования. Встроенный гистерезис позволяет исключать многократные отключения и подключения при небольших колебаниях напряжения около заданного порога. Защитные шторки ограничивают случайный доступ к контактным отверстиям выходного гнезда. При этом они не заменяют общие требования к электробезопасности. Цифровой индикатор предоставляет возможность наблюдать напряжение непосредственно в месте подключения прибора.

Области применения

Розеточное реле используется для индивидуальной защиты совместимых электрических потребителей:

• холодильники,
• морозильное оборудование,
• электронные бытовые приборы,
• компьютерные рабочие места,
• электронные измерительные устройства,
• небольшое инженерное оборудование,
• домашняя электроника,
• периферийные компьютерные устройства,
• системы климатического управления,
• электрические приборы мастерских,
• телекоммуникационное оборудование малой мощности.

Компания «Олниса» осуществляет поставки розеточных реле напряжения DigiTOP VP-16AR для инженерного и электротехнического оборудования. В ассортимент входят устройства индивидуальной защиты электрических потребителей.

Преимущества

Эксплуатационные достоинства модели связаны с простотой применения и локальным контролем напряжения:

• установка без монтажных работ внутри электрощита,
• защита отдельного электрического прибора,
• автоматическое отключение при недопустимом напряжении,
• самостоятельное восстановление питания,
• удобство настройки задержки включения,
• наличие цифровой индикации,
• уменьшение частоты нежелательных переключений,
• компактность корпуса,
• возможность переноса между совместимыми розетками,
• защитные шторки,
• простота повседневной эксплуатации,
• надежность при соблюдении токовых ограничений.

Таким образом, DigiTOP VP-16AR представляет собой розеточное реле контроля напряжения с номинальным током 16 А. Устройство предназначено для индивидуальной защиты электроприборов и автоматического отключения при опасных отклонениях напряжения. Измерение True RMS, гистерезис и настраиваемая задержка подключения позволяют адаптировать прибор к различным условиям работы сети. Компания «Олниса» поставляет розеточные реле DigiTOP для инженерных и электротехнических систем. Защитные устройства производителя входят в ассортимент продукции компании.
