Ротационное соединение Deublin 17 17-025-039 — передача воздуха и гидравлической жидкости во вращающиеся механизмы

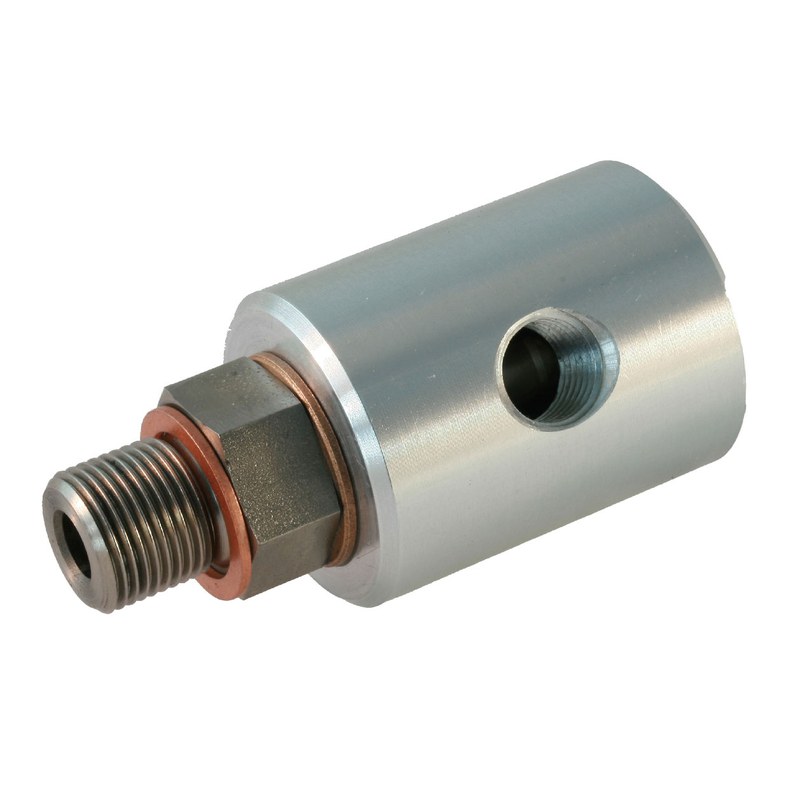

Deublin 17-025-039 — одноканальное ротационное соединение, предназначенное для передачи сжатого воздуха, гидравлического масла и работы с вакуумом в низкоскоростных вращающихся системах. Устройство обеспечивает связь неподвижного подводящего трубопровода с вращающимся оборудованием. Модель относится к серии 17 и использует самонесущую конструкцию. Корпус выполнен из алюминия, а ротор изготовлен из стали с никелированным покрытием. Такое сочетание материалов обеспечивает механическую устойчивость и защиту от обычных коррозионных воздействий. Соединение применяется в системах, где необходимо непрерывно передавать пневматическую или гидравлическую энергию через вращающийся узел. При этом рабочие ограничения определяются типом среды, давлением и частотой вращения.

Технические характеристики

Основные параметры Deublin 17-025-039:

• производитель — Deublin,
• категория — одноканальное ротационное соединение,
• серия — 17,
• артикул — 17-025-039,
• режим работы — низкоскоростной,
• рабочие среды — воздух, гидравлическое масло, вакуум,
• присоединение ротора — G 3/8-19 RH,
• присоединение корпуса — 1/4-18 NPT,
• максимальный расход воздуха — 1132 л/мин,
• предельное давление воздуха — 10 бар,
• предельное давление масла — 207 бар,
• допустимая температура среды — до +121 °C,
• предельное вакуумное давление — −0,95 бар,
• диаметр корпуса — 38 мм,
• общая длина — 83,3 мм,
• материал корпуса — алюминий,
• материал ротора — никелированная сталь,
• опорная система — специальный подшипник.

Устройство и работа соединения

Конструкция состоит из неподвижной части, ротора, подшипниковой опоры и системы уплотнения. Через центральный канал рабочая среда поступает к вращающемуся оборудованию. Ротор соединяется с вращающейся деталью посредством правой резьбы G 3/8. Неподвижный корпус подключается к стационарной магистрали через присоединение 1/4 NPT. Подшипниковая система поддерживает относительное вращение и необходимое взаимное расположение компонентов. Она снижает трение и ограничивает смещение уплотняемых поверхностей. Внутренний уплотняющий узел препятствует выходу рабочей среды наружу. Условия его эксплуатации зависят от давления и характеристик транспортируемого вещества. Самонесущая архитектура позволяет использовать соединение как самостоятельный механический узел в пределах предусмотренных нагрузок. При монтаже необходимо исключать чрезмерные усилия со стороны трубопроводов. Никелированная поверхность ротора уменьшает риск коррозионного повреждения. Алюминиевый корпус обеспечивает снижение массы соединения при сохранении необходимых конструктивных характеристик. При подаче гидравлического масла необходимо учитывать совместимость уплотнений с рабочей жидкостью. Наличие абразивных загрязнений сокращает ресурс контактных поверхностей.

Области применения

Deublin 17-025-039 используется в промышленном оборудовании с низкоскоростными вращающимися узлами:

• пневматические вращающиеся механизмы,
• гидравлические системы,
• вращающиеся зажимные устройства,
• механизмы подачи сжатого воздуха,
• установки с вакуумным удержанием,
• испытательные стенды,
• специальные производственные машины,
• автоматизированные поворотные узлы,
• гидравлические исполнительные системы,
• промышленное оборудование с вращающимися соединениями.

Компания «Олниса» осуществляет поставки ротационных соединений Deublin 17-025-039 для пневматического и гидравлического оборудования. В ассортимент входят промышленные компоненты для передачи рабочих сред между неподвижными и вращающимися механизмами.

Преимущества

Основные достоинства модели определяются компактным исполнением и возможностью работы с различными средами:

• отсутствие скручивания подводящей линии,
• удобство передачи воздуха во вращающийся механизм,
• возможность применения в гидравлических системах,
• компактность конструкции,
• небольшая масса алюминиевого корпуса,
• коррозионная стойкость ротора,
• надежность подшипникового узла,
• универсальность промышленного применения,
• удобство стационарного подключения,
• уменьшение количества наружных соединений,
• долговечность при допустимых условиях работы,
• практичность использования в специализированных машинах.

Таким образом, Deublin 17-025-039 представляет собой самонесущее одноканальное ротационное соединение для воздуха, гидравлического масла и вакуумных систем. Устройство рассчитано на низкоскоростные вращающиеся механизмы и имеет резьбовые подключения G 3/8 и 1/4 NPT. Механическая конструкция обеспечивает передачу рабочей среды без вращения внешнего трубопровода. Компания «Олниса» поставляет ротационные соединения Deublin для промышленного оборудования. Продукция производителя входит в ассортимент гидравлических и пневматических компонентов компании.
