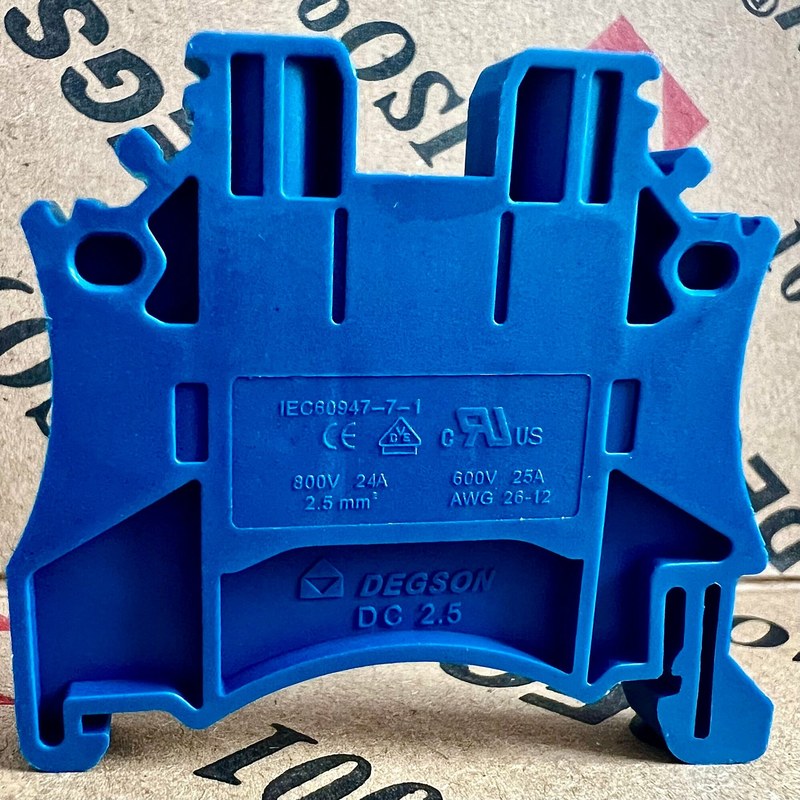

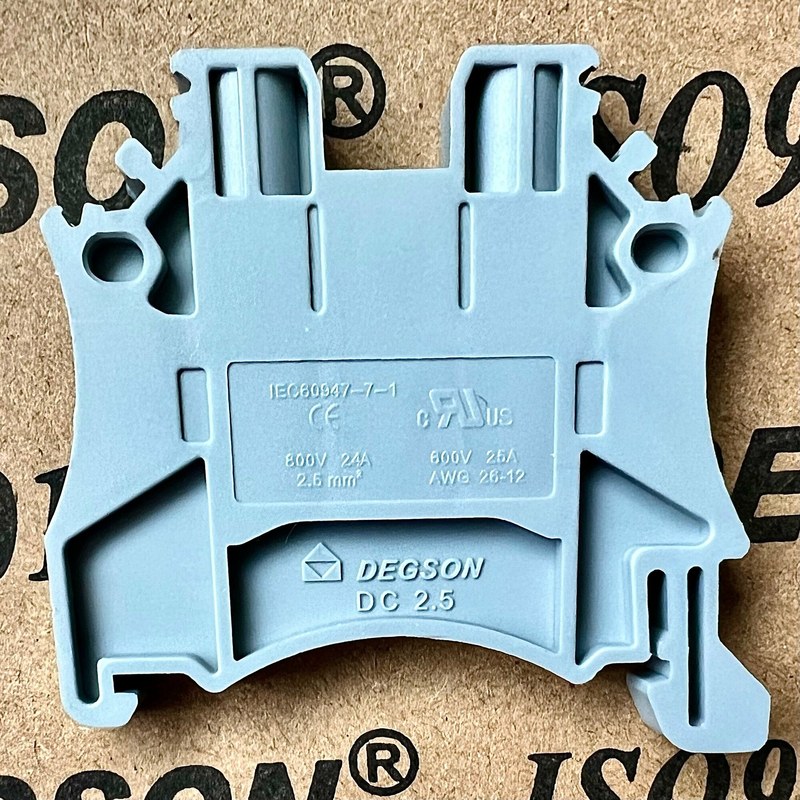

Проходная клемма DEGSON DC2.5 11020000018 — винтовое соединение проводников на DIN-рейке
DEGSON DC2.5 11020000018 — проходная клемма для соединения электрических проводников в распределительных шкафах и системах промышленной автоматизации. Изделие предназначено для установки на стандартный монтажный профиль NS35 и обеспечивает электрическое соединение двух проводников через внутренний токоведущий элемент. Клемма имеет винтовой механизм фиксации и рассчитана на номинальный ток 24 А при напряжении до 800 В по соответствующим условиям IEC. Конструктивное исполнение предусматривает компактный корпус шириной 5,1 мм, позволяющий формировать плотные многоклеммные ряды. В конструкции используются специальные участки для установки перемычек, проверки электрического соединения и нанесения маркировки. Это расширяет возможности организации электрических распределительных систем без увеличения количества отдельных соединительных компонентов.
Технические характеристики
Основные параметры DEGSON DC2.5 определяют допустимые электрические нагрузки и способ подключения проводников:
- производитель — DEGSON,
- категория — проходная клемма для DIN-рейки,
- серия — DC,
- модель — DC2.5,
- артикул — 11020000018,
- номинальное напряжение IEC — 800 В,
- номинальный ток IEC — 24 А,
- импульсное выдерживаемое напряжение — 8 кВ,
- количество соединений — 2,
- количество потенциалов — 1,
- сечение жесткого проводника — 0,2–4 мм²,
- сечение гибкого проводника — 0,2–2,5 мм²,
- ширина — 5,1 мм,
- высота корпуса — 40 мм,
- длина — 44,5 мм,
- момент затяжки — 0,4 Н·м,
- тип монтажа — NS35/7.5 либо NS35/15,
- материал изоляции — полиамид PA,
- класс горючести — UL94 V-0.
Особенности конструкции
Клемма DEGSON DC2.5 выполнена в компактном полимерном корпусе с центральным проводящим соединением. Ее конструкция предназначена для последовательного размещения на монтажной рейке совместно с аналогичными элементами. Внутренний токоведущий компонент обеспечивает электрическое объединение двух контактных точек. Подключаемые проводники фиксируются винтовыми зажимами, формирующими необходимое контактное усилие. Механизм фиксации использует стальной винт, воздействующий на соединительный узел. При затягивании обеспечивается прижатие электрической жилы с необходимым усилием. Для винтового соединения установлен момент затяжки 0,4 Н·м. Его соблюдение необходимо для предотвращения ослабления контакта и повреждения механизма из-за чрезмерного усилия. Верхняя часть корпуса имеет участки, предназначенные для контрольных измерений и установки соединительных перемычек. Такие элементы позволяют объединять несколько соседних клемм либо проверять параметры отдельной линии.
Области применения
Проходная клемма DEGSON DC2.5 используется при построении стационарных электрических соединений:
- распределительные шкафы,
- панели промышленной автоматики,
- клеммные сборки контроллеров,
- электрические шкафы станков,
- системы управления производственными линиями,
- измерительные цепи,
- шкафы релейной защиты,
- электропитание датчиков,
- системы инженерного контроля,
- электрические установки технических помещений,
- производственное электрооборудование,
- коммутационные сборки.
Компания «Олниса» осуществляет поставки клемм DEGSON DC2.5 11020000018 для электротехнического оборудования и промышленной автоматизации. В ассортимент компании входят соединительные устройства, монтажные аксессуары и компоненты электрических шкафов.
Преимущества
Достоинства модели определяются надежным винтовым соединением и компактной архитектурой:
- экономное использование монтажного пространства,
- удобство подключения проводников,
- возможность проверки электрического соединения,
- простота установки перемычек,
- совместимость со стандартными DIN-рейками,
- прочность полимерного корпуса,
- удобство маркировки,
- механическая устойчивость контактного узла,
- возможность построения длинных клеммных рядов,
- практичность обслуживания,
- долговечность при соблюдении номинальных режимов,
- универсальность для промышленного электромонтажа.
Таким образом, DEGSON DC2.5 11020000018 представляет собой проходную винтовую клемму с номинальным током 24 А и напряжением 800 В по IEC. Устройство предназначено для соединения проводников на стандартной монтажной DIN-рейке. Компактное исполнение, маркировочные возможности и совместимость с монтажными аксессуарами обеспечивают применение клеммы в распределительных системах. Компания «Олниса» поставляет клеммы DEGSON DC2.5 для промышленного оборудования и электрощитовых сборок. Соединительные компоненты DEGSON входят в ассортимент продукции компании.
