Промышленный тепловизор Fluke Ti400 — обнаружение тепловых аномалий оборудования

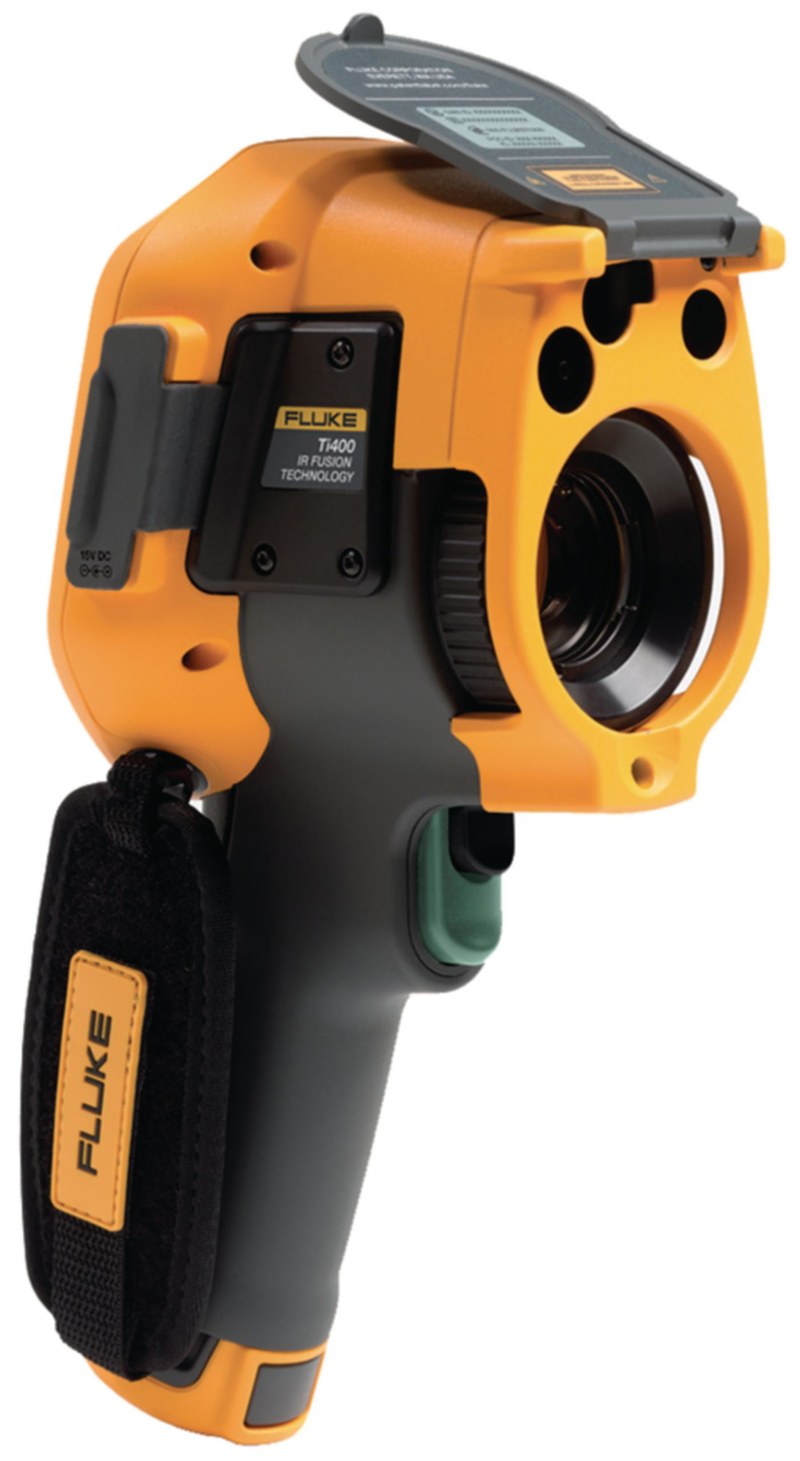

Fluke Ti400 — портативная инфракрасная камера, предназначенная для бесконтактного исследования температурного состояния поверхностей. Прибор используется для поиска перегревающихся электрических соединений, оценки работы механических узлов и обследования инженерных систем. Тепловизор регистрирует инфракрасное излучение объектов и преобразует его в цифровую термограмму. Различия в температуре отображаются цветовой палитрой, позволяя выявлять локальные аномалии без непосредственного контакта с контролируемым оборудованием.
Технические характеристики
Основные параметры Fluke Ti400 характеризуют чувствительность тепловизионного модуля и возможности анализа изображения:
- производитель — Fluke,
- категория — промышленный тепловизор,
- модель — Ti400,
- разрешение инфракрасной матрицы — 320 × 240 пикселей,
- количество измерительных элементов — 76 800,
- температурный диапазон — от −20 до +1200 °C,
- тепловая чувствительность NETD — не более 0,05 °C,
- точность — ±2 °C или ±2% показания,
- поле зрения — 24° × 17°,
- пространственное разрешение — 1,31 мрад,
- минимальное расстояние фокусировки — 0,15 м,
- система фокусировки — LaserSharp и ручная,
- дисплей — цветной сенсорный, 3,5 дюйма,
- камера видимого спектра — 5 Мп,
- степень защиты — IP54,
- масса с аккумулятором — около 1,04 кг.
Конструкция и принцип действия
Оптическая система фокусирует инфракрасное излучение объекта на чувствительной матрице. Каждый элемент детектора преобразует полученный энергетический сигнал в цифровые данные, используемые для построения термограммы. Электронная система рассчитывает температуру на основании измеренного излучения и установленных поправок. Для металлических поверхностей с низкой излучательной способностью требуется особая внимательность, поскольку отражения могут существенно изменять результат. Функция LaserSharp определяет расстояние до объекта и обеспечивает автоматическую фокусировку. Четкость изображения имеет значение не только для визуального анализа, но и для точности измерений небольших горячих участков. Технология IR-Fusion совмещает инфракрасное изображение с фотографией обычного диапазона. Это облегчает идентификацию конкретного контакта, подшипника или трубопроводного участка. Средства беспроводной передачи позволяют использовать совместимое программное обеспечение для работы с результатами обследования.
Области применения

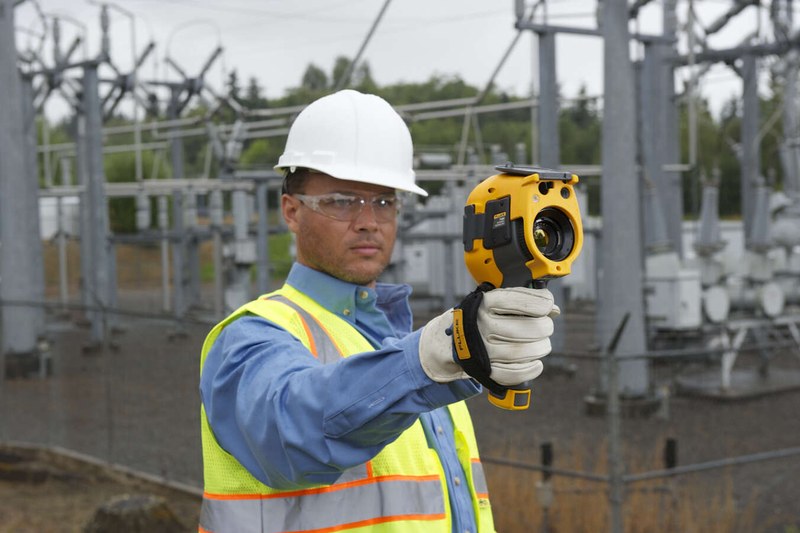

Тепловизор Ti400 используется при оценке теплового состояния производственных и инженерных систем:
- электрические распределительные шкафы,
- трансформаторное оборудование,
- силовые кабельные соединения,
- подшипниковые узлы,
- электродвигатели,
- печи и нагревательные установки,
- теплообменники,
- трубопроводы,
- системы вентиляции,
- производственные механизмы,
- инженерная инфраструктура зданий,
- технологические испытательные стенды.
Компания «Олниса» осуществляет поставки тепловизоров Fluke Ti400 для промышленного и энергетического оборудования. В ассортимент входят приборы инфракрасной диагностики и температурного контроля.
Преимущества
Ключевые достоинства тепловизора связаны с возможностью обследования оборудования без механического контакта:
- обнаружение локальных зон перегрева,
- визуализация распределения температуры,
- удобство обследования труднодоступных поверхностей,
- совмещение тепловых и обычных изображений,
- автоматическая фокусировка,
- возможность документирования результатов,
- анализ температурных изменений,
- компактность ручного исполнения,
- повышение информативности профилактических осмотров,
- устойчивость конструкции к обычным промышленным воздействиям.
Таким образом, Fluke Ti400 представляет собой инфракрасный тепловизор с разрешением 320 × 240 пикселей и температурным диапазоном до +1200 °C. Устройство предназначено для обнаружения температурных аномалий и визуального анализа теплового состояния оборудования. Компания «Олниса» поставляет тепловизоры Fluke для промышленных предприятий. Приборы термографической диагностики входят в ассортимент измерительного оборудования компании.
