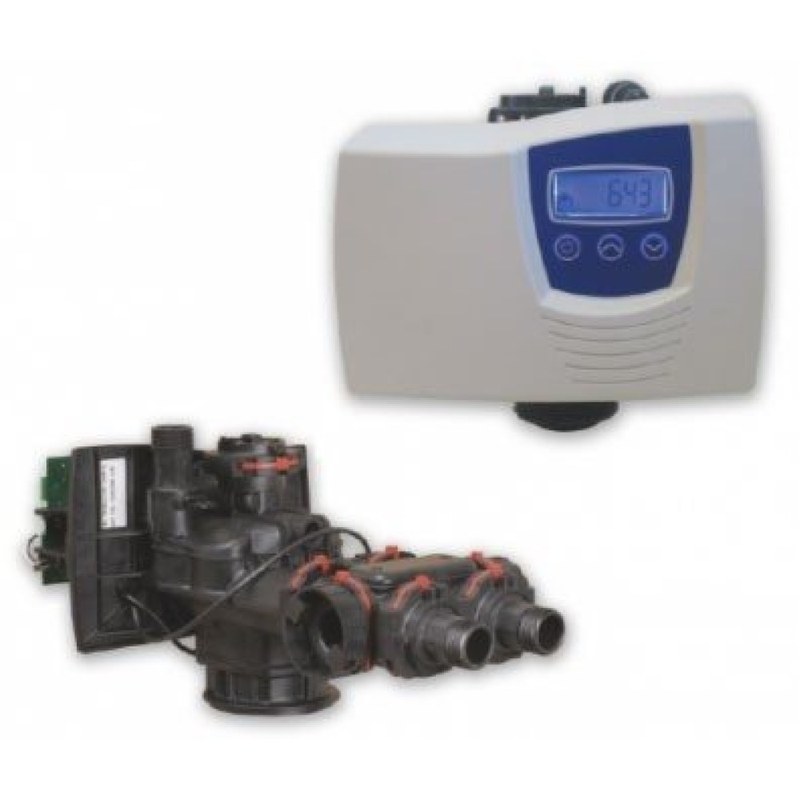

Управляющий клапан Fleck 7700 — автоматическое переключение потоков в системах водоподготовки
Fleck 7700 — многофункциональный управляющий клапан производства Pentair, предназначенный для автоматизации работы фильтров и установок умягчения воды. Устройство распределяет потоки между рабочими каналами системы и обеспечивает последовательное выполнение технологических операций, необходимых для восстановления характеристик фильтрующей загрузки. Конструкция ориентирована на бытовые и небольшие коммерческие установки водоподготовки с повышенными требованиями к пропускной способности. В отличие от обычной запорной арматуры клапан Fleck 7700 не ограничивается открытием либо закрытием трубопровода: его внутренний поршневой механизм изменяет гидравлическую схему подключения фильтровальной емкости.
Технические характеристики
Основные конструктивные параметры клапана определяют его совместимость с напорной водоподготовкой. Для серии Fleck 7700 характерны следующие показатели:
- производитель — Pentair Fleck,
- категория — автоматический управляющий клапан,
- серия — Fleck 7700,
- номинальный размер входного присоединения — 1¼ дюйма,
- номинальный размер выходного присоединения — 1¼ дюйма,
- тип корпуса — армированный полимер,
- устройство распределения — поршневой механизм,
- позиционирование рабочего цикла — оптический контроль,
- расход при обратной промывке по основной спецификации — 3,6 м³/ч,
- предусмотренные диаметры фильтровальных колонн — 6, 10, 12, 14, 16, 21 и 24 дюйма,
- назначение — фильтрация и умягчение воды,
- управление — электронное в соответствующих комплектациях.
Конструкция и принцип действия

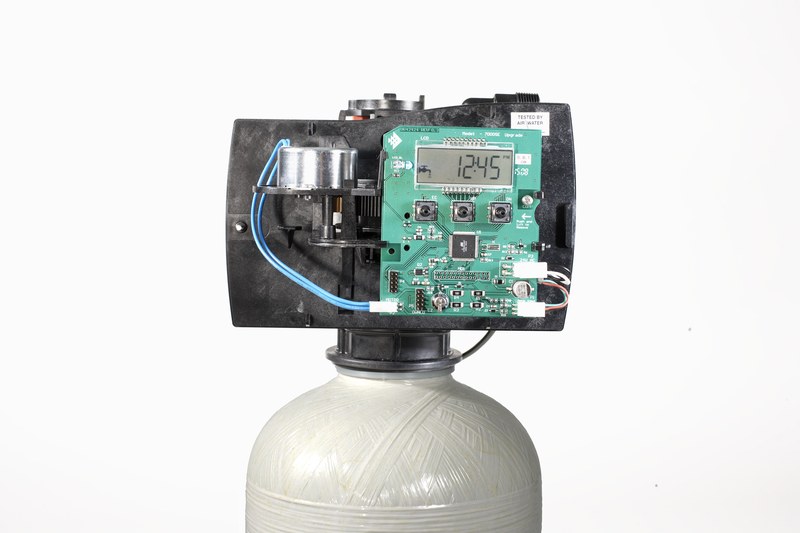

Внутри корпуса располагается подвижный поршень, который соединяет либо разделяет отдельные гидравлические каналы. При переходе между технологическими стадиями электронная система инициирует перемещение поршня в заданное положение. В рабочем режиме вода проходит через фильтрующую загрузку и поступает к потребителю. Во время регенерации или обратной промывки направление потоков изменяется, обеспечивая удаление задержанных загрязнений либо восстановление ионообменной смолы. Оптическая система отслеживания положения позволяет контроллеру определять фактическую стадию цикла. Быстроразъемные фиксирующие элементы облегчают доступ к отдельным узлам клапанного механизма. Полимерный корпус армирован волокнистым наполнителем, что повышает его прочность при предусмотренных условиях эксплуатации. Внутренние уплотнения отделяют гидравлические каналы друг от друга и препятствуют нежелательному перетоку жидкости.
Области применения
Клапаны Fleck 7700 используются в системах, где необходимо автоматически переключать последовательность обработки воды. Основные направления:
- установки ионообменного умягчения,
- напорные механические фильтры,
- системы удаления железа при совместимой технологии,
- водоподготовка коммерческих зданий,
- локальные очистные комплексы,
- инженерные установки гостиниц,
- системы обработки технической воды,
- автоматизированные фильтровальные колонны,
- водоснабжение небольших производственных объектов.
Компания «Олниса» осуществляет поставки оборудования для промышленных систем водоподготовки, включая управляющие клапаны Fleck и совместимые компоненты фильтровальных установок. В ассортименте представлены устройства автоматического распределения водных потоков.
Преимущества
Эксплуатационные достоинства серии связаны с автоматизацией гидравлических процессов и удобством обслуживания:
- последовательное выполнение технологических циклов,
- уменьшение необходимости ручного переключения трубопроводов,
- контроль положения поршневого механизма,
- удобство работы с электронными контроллерами,
- высокая механическая прочность корпуса,
- компактная компоновка гидравлических каналов,
- упрощенный доступ к предусмотренным сервисным узлам,
- приспособленность к различным фильтровальным колоннам,
- возможность автоматической регенерации загрузки,
- устойчивость при соблюдении рабочих гидравлических параметров.
Таким образом, Fleck 7700 представляет собой автоматический управляющий клапан с поршневой системой распределения потоков и присоединениями 1¼ дюйма. Оборудование предназначено для фильтрационных и ионообменных установок, выполняющих несколько последовательных стадий обработки воды. Компания «Олниса» поставляет оборудование Fleck для систем водоподготовки промышленных и инженерных объектов. Управляющая арматура и комплектующие водоочистных установок входят в ассортимент промышленной продукции компании.
