Токовый преобразователь Fluke i800 2840283 — измерение переменного тока до 800 А

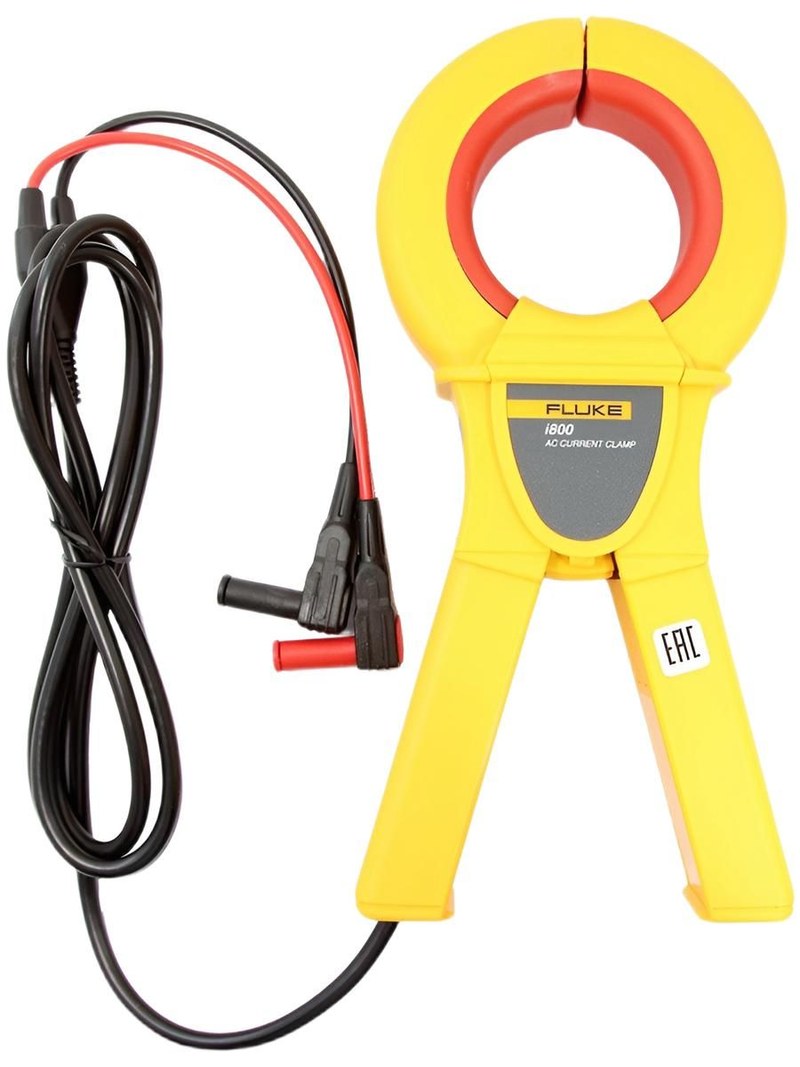

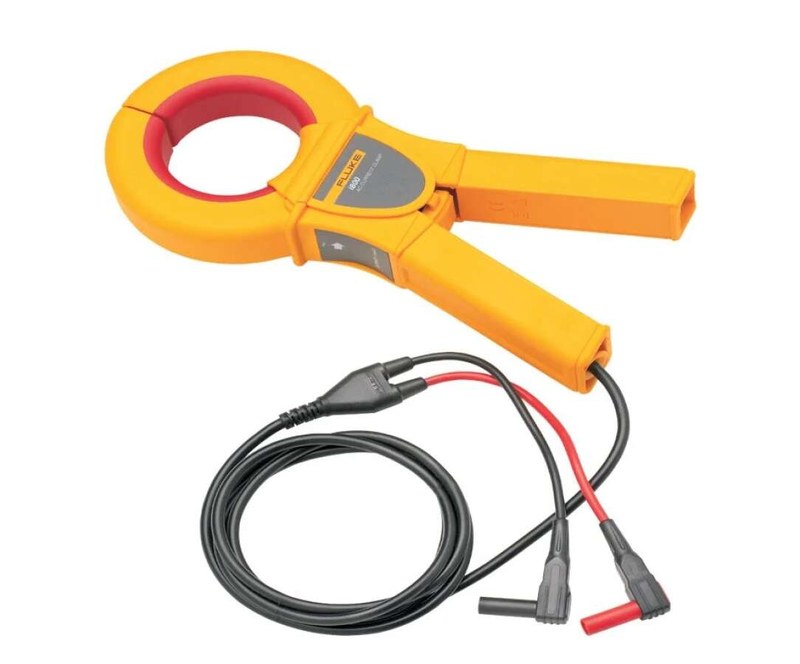

Fluke i800 — измерительный преобразователь с разъемным магнитопроводом, предназначенный для контроля переменного тока в электрических проводниках без разрыва силовой цепи. Устройство применяется совместно с цифровыми мультиметрами и регистраторами, имеющими совместимый вход измерения переменного тока в миллиамперах. Конструкция позволяет охватывать отдельный проводник диаметром до 54 мм. Это делает прибор удобным для исследования силовых линий, находящихся внутри распределительных шкафов или технологического оборудования. Модель с заводским номером 2840283 предназначена для непрерывного измерения переменного тока до 800 А. Выходной сигнал формируется с коэффициентом 1 мА на 1 А первичного тока.
Технические характеристики
Основные параметры токового преобразователя определяют условия эксплуатации и совместимость с измерительной аппаратурой:
- производитель — Fluke,
- категория — токовые клещи-преобразователь,
- модель — i800,
- номер изделия — 2840283,
- номинальный диапазон — до 800 А AC,
- непрерывный диапазон измерения — от 0,1 до 800 А,
- базовая точность — ±1% показания,
- коэффициент преобразования — 1 мА/А,
- рабочий частотный диапазон — от 30 Гц до 10 кГц,
- максимальный диаметр проводника — 54 мм,
- длина выходного кабеля — 1,6 м,
- разъемы подключения — защищенные штекеры 4 мм,
- категория безопасности — CAT III 600 В,
- максимальное рабочее напряжение — 600 В,
- температура эксплуатации — от −10 до +55 °C.
Конструктивные особенности
В основе Fluke i800 находится размыкаемый магнитопровод, предназначенный для охвата токоведущего проводника. Переменный ток создает магнитный поток, который индуцирует сигнал во вторичной обмотке. Коэффициент преобразования составляет 1000:1. Поэтому ток 300 А в контролируемой линии соответствует выходному измерительному току приблизительно 300 мА. Сигнал поступает на внешний мультиметр через соединительный кабель с защищенными штекерами. Для корректного измерения необходимо учитывать входное сопротивление прибора и его совместимость с преобразователем. Широкий захват позволяет использовать клещи на проводниках относительно большого диаметра. Измерение выполняется без снятия изоляции и нарушения существующего электрического соединения. Особое значение имеет правильное расположение одного проводника внутри магнитопровода. Если одновременно охватить фазный и обратный проводники обычной цепи, противоположные магнитные поля могут взаимно компенсироваться. Измеритель не предназначен для самостоятельного отображения показаний. Полученное значение рассчитывается либо представляется подключенным мультиметром.
Области применения
Токовые клещи Fluke i800 используются в электрических системах со значительной рабочей нагрузкой:
- силовые распределительные шкафы,
- электродвигатели производственных установок,
- трансформаторное оборудование,
- насосные станции,
- электрические вводы зданий,
- системы вентиляции,
- силовые кабельные линии,
- электрооборудование промышленных предприятий,
- испытательные измерительные комплексы,
- системы регистрации токовой нагрузки.
Компания «Олниса» осуществляет поставки токовых преобразователей Fluke i800 для промышленного электрооборудования. В ассортимент продукции входят измерительные аксессуары, применяемые совместно с цифровыми мультиметрами и средствами регистрации электрических параметров.
Преимущества
Основные достоинства модели связаны с возможностью измерения значительных токов без вмешательства в электрическую схему:
- отсутствие необходимости разрыва силового проводника,
- удобство контроля проводников большого диаметра,
- простота подключения совместимого мультиметра,
- возможность использования с регистрирующими приборами,
- компактность относительно измеряемого диапазона,
- механическая надежность магнитопровода,
- универсальность для промышленной диагностики,
- возможность периодического контроля нагрузки,
- долговечность при соблюдении рабочих ограничений.
Таким образом, Fluke i800 2840283 представляет собой токовый преобразователь для измерения переменного тока до 800 А. Устройство формирует выходной сигнал 1 мА/А и предназначено для совместной работы с подходящими электрическими измерителями. Компания «Олниса» поставляет токовые клещи Fluke i800 для промышленных предприятий. Электроизмерительные принадлежности Fluke входят в ассортимент продукции компании.
