Цифровой манометр Fluke 700G27 — точное измерение давления в промышленных системах
Fluke 700G27 — цифровой прецизионный манометр серии 700G, предназначенный для измерения давления жидких и газообразных сред в совместимых промышленных установках. Устройство применяется при проверке преобразователей давления, диагностике пневматических и гидравлических систем и выполнении измерительных процедур на технологическом оборудовании. Модель рассчитана на измерения от небольшого разрежения до избыточного давления 20 бар. Электронная система преобразует сигнал чувствительного элемента в цифровое значение, отображаемое на крупном дисплее. По сравнению с традиционными стрелочными манометрами электронная конструкция позволяет выполнять измерения с высоким разрешением и получать дополнительные диагностические данные. Серия 700G рассчитана на применение в промышленной метрологии и технических испытаниях.
Технические характеристики
Основные параметры Fluke 700G27:
- производитель — Fluke,
- категория — цифровой прецизионный манометр,
- серия — 700G,
- модель — 700G27,
- измерительный диапазон — от −12 до +300 psi,
- диапазон в метрических единицах — от −0,83 до +20 бар,
- разрешение — 0,001 бар,
- точность при положительном давлении — ±0,05% полной шкалы,
- точность при разрежении — ±0,1% полной шкалы,
- предельное разрушающее давление — 80 бар,
- присоединение — наружная резьба ¼ NPT,
- материалы контактирующего тракта — совместимые с нержавеющей сталью 316,
- дисплей — цифровой с линейным индикатором,
- питание — 3 элемента AA,
- габариты — 127 × 114 × 37 мм,
- масса — около 0,56 кг,
- температурная компенсация точности — от 0 до +50 °C.
Особенности конструкции

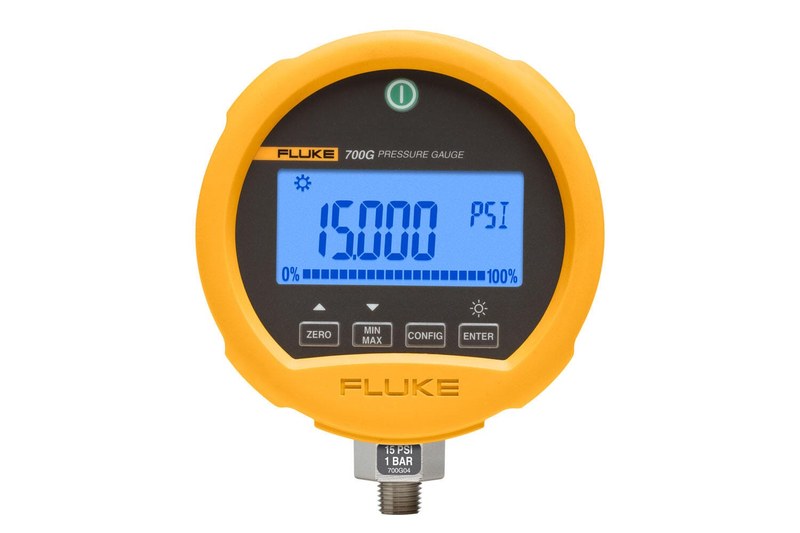

Основой прибора является электронный преобразователь давления, размещенный внутри прочного корпуса. Рабочая среда поступает через резьбовое присоединение к чувствительному элементу, деформация которого преобразуется в измерительный сигнал. Электронный блок выполняет температурную компенсацию и пересчет сигнала в выбранные единицы давления. Цифровая индикация позволяет считывать результат без погрешности визуальной оценки положения стрелки. Корпус снабжен защитным наружным элементом, предназначенным для уменьшения последствий обычных механических воздействий. Прибор может использоваться как переносной измеритель на производственном участке. Большой дисплей отображает текущее давление. Дополнительная графическая шкала позволяет быстро оценивать относительную величину нагрузки в пределах выбранного диапазона. Прибор применяется совместно с соответствующими насосами создания давления, манометрическими соединителями и адаптерами. При проверке других датчиков необходимо учитывать их диапазоны и установленную методику испытания. Защита от чрезмерного давления обеспечивается соблюдением рабочих ограничений. Значение разрушающего давления не следует рассматривать как допустимый режим эксплуатации.
Области применения
Fluke 700G27 используется в системах контроля и проверки давления:
- промышленные пневматические установки,
- гидравлические системы,
- калибровка датчиков давления,
- испытательные стенды,
- технологические трубопроводы,
- контроль насосного оборудования,
- лабораторные измерительные системы,
- проверка манометрических преобразователей,
- наладка контрольно-измерительной аппаратуры,
- производственные испытания,
- исследование герметичных контуров при совместимых условиях.
Компания «Олниса» осуществляет поставки цифровых манометров Fluke 700G27 для промышленных предприятий и метрологических лабораторий. Измерители давления и калибровочное оборудование входят в ассортимент продукции компании.
Преимущества
Эксплуатационные достоинства электронного манометра связаны с высокой информативностью и удобством считывания результатов:
- цифровое отображение давления,
- возможность измерения разрежения и избыточного давления,
- высокое разрешение,
- удобство применения в калибровочных процедурах,
- отсутствие механической стрелочной системы,
- компактность переносного корпуса,
- температурная компенсация измерений,
- удобство смены единиц давления,
- простота наблюдения за изменениями показаний,
- надежность при соблюдении рабочего диапазона,
- применимость в различных измерительных схемах,
- долговечность при корректной эксплуатации.
Таким образом, Fluke 700G27 представляет собой цифровой манометр с измерительным диапазоном до 20 бар и высокой точностью определения избыточного давления. Прибор используется для контроля технологических систем и проверки измерительных преобразователей. Компания «Олниса» поставляет цифровые манометры Fluke серии 700G для промышленного оборудования. Прецизионные средства измерения давления входят в ассортимент продукции компании.
