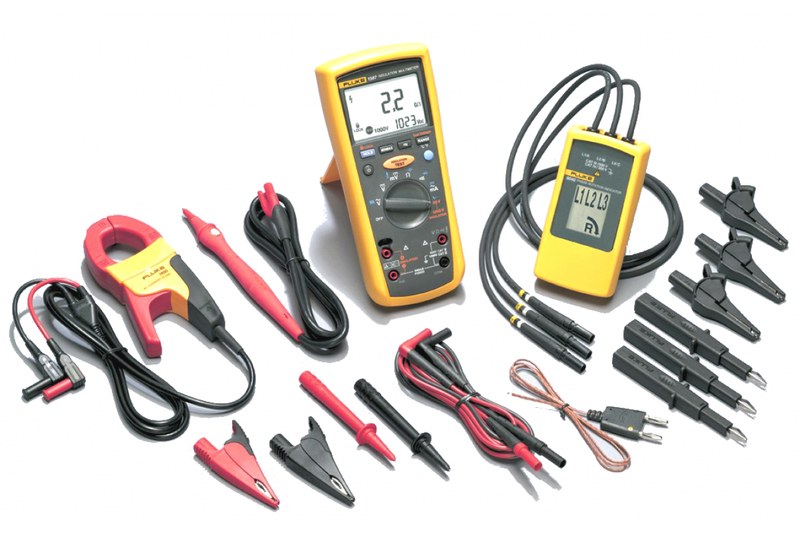

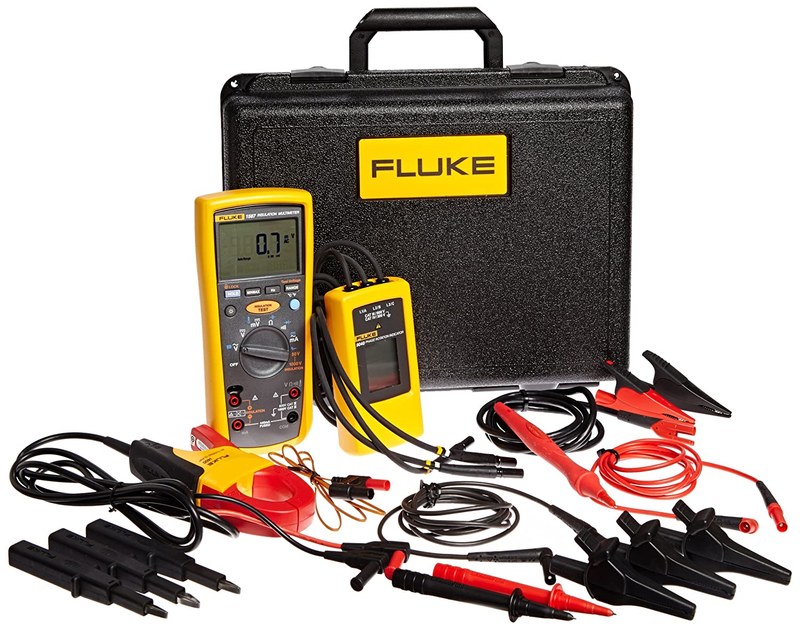

Диагностический комплект Fluke 1587-MDT — комплексная проверка электродвигателей и приводных систем

Fluke 1587-MDT представляет собой специализированный измерительный комплект, созданный для диагностики электродвигателей и электрических приводов. В него входят приборы, предназначенные для проверки изоляции, измерения электрических параметров и определения последовательности фаз трехфазной сети. Основным компонентом является мультиметр-мегаомметр Fluke 1587. Он объединяет функции цифрового измерителя и испытателя сопротивления изоляции, сокращая количество самостоятельных приборов, необходимых при обслуживании электрооборудования.

Технические характеристики

Для диагностического комплекта существенны характеристики отдельных измерительных устройств. Основные параметры:

• производитель — Fluke,
• категория — комплект диагностики электродвигателей,
• обозначение — 1587-MDT,
• основной прибор — Fluke 1587,
• разрядность основного индикатора — 6000 отсчетов,
• измерение переменных сигналов — True RMS,
• испытательные напряжения изоляции — 50, 100, 250, 500 и 1000 В,
• максимальное измеряемое сопротивление изоляции — 2 ГОм,
• токовые клещи в комплекте — Fluke i400,
• максимальный переменный ток клещей — 400 А,
• коэффициент преобразования клещей — 1 мА/А,
• индикатор последовательности фаз — Fluke 9040,
• тип транспортной упаковки — жесткий кейс,
• дополнительные принадлежности — щупы, зажимы и температурный датчик.

Особенности конструкции

Мультиметр Fluke 1587 объединяет несколько измерительных трактов в едином защищенном корпусе. Переключатель режимов позволяет выбирать контроль напряжения, сопротивления, частоты и проверку изоляции. В режиме испытания изоляции внутренняя схема создает установленное постоянное напряжение и измеряет ток утечки через проверяемый объект. Полученный результат используется для определения электрического сопротивления изоляционного слоя. Токовые клещи i400 предназначены для бесконтактного по отношению к токоведущему металлу измерения переменного тока. Проводник размещается внутри замкнутого магнитопровода, после чего вторичная цепь формирует сигнал для мультиметра. Индикатор Fluke 9040 применяется для определения порядка чередования фаз. Это важно при подключении трехфазных электродвигателей, поскольку последовательность фаз влияет на направление вращения. Совместное использование приборов обеспечивает возможность исследования нескольких характерных неисправностей без замены диагностической методики на каждой стадии.

Области применения

Комплект ориентирован на электромеханическое оборудование и системы промышленного электропривода:

• диагностика асинхронных электродвигателей,
• проверка кабельной изоляции,
• обслуживание насосных агрегатов,
• испытание двигателей вентиляции,
• проверка трехфазного подключения,
• контроль токовой нагрузки,
• обследование электрических шкафов,
• профилактика производственных механизмов,
• диагностика силовых линий,
• технические испытания станочного оборудования.

Компания «Олниса» осуществляет поставки измерительного оборудования Fluke для предприятий, эксплуатирующих электродвигатели и промышленные электрические установки. Диагностические комплекты и отдельные электрические измерители представлены в ассортименте поставляемой продукции.

Преимущества

Комплектное исполнение обеспечивает практические преимущества при последовательной электрической диагностике:

• несколько видов измерения в одном наборе,
• сокращение количества отдельных приборов,
• удобство проверки электродвигателей,
• возможность измерения тока без разрыва проводника,
• контроль последовательности фаз,
• наличие измерения сопротивления изоляции,
• единая транспортная упаковка,
• удобство использования при выездных проверках,
• применимость к различным силовым установкам,
• надежность при соблюдении измерительных категорий безопасности.

Таким образом, Fluke 1587-MDT — комплект для диагностики электродвигателей, объединяющий мультиметр-мегаомметр 1587, токовые клещи i400 и индикатор фаз 9040. Его применение позволяет исследовать состояние изоляции, параметры электрической нагрузки и правильность подключения трехфазных механизмов. Компания «Олниса» поставляет диагностические приборы Fluke для промышленного электрооборудования. Измерительные комплекты производителя входят в ассортимент продукции компании.
