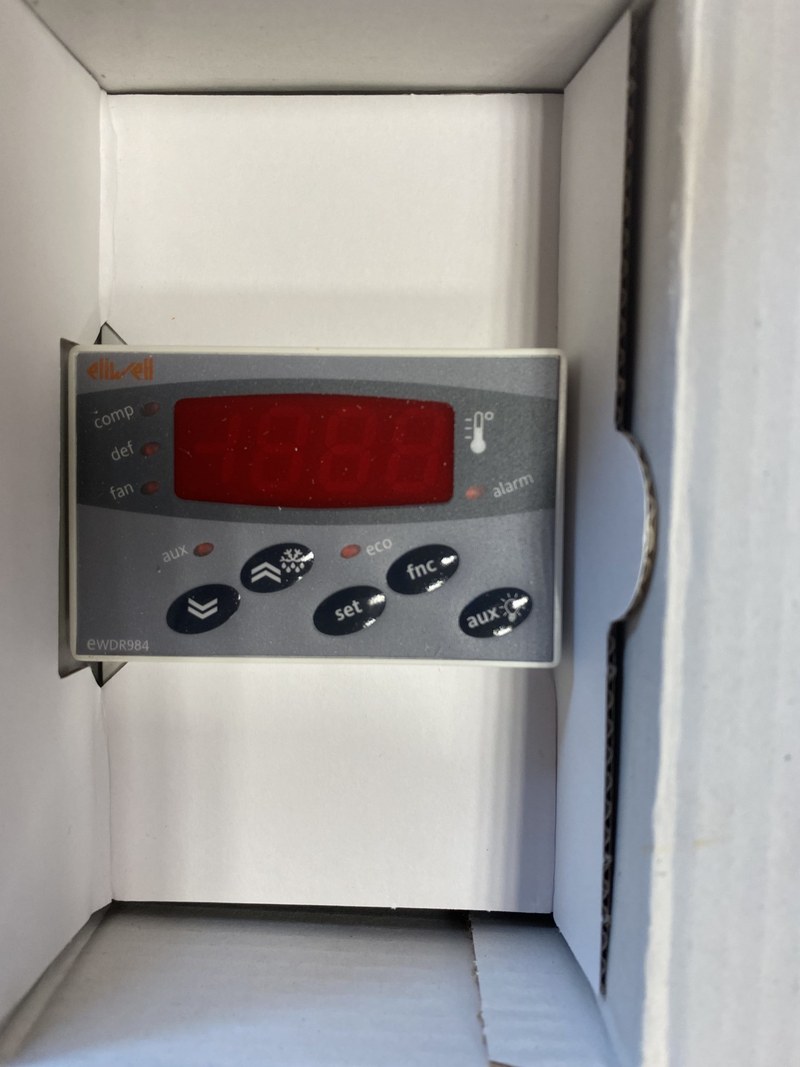

Контроллер Eliwell EWDR 984 220 V: автоматическое регулирование температуры и управление оттайкой

Автоматизация холодильных установок требует непрерывно измерять температуру и управлять исполнительными цепями по заданному алгоритму. Контроллер Eliwell EWDR 984 получает сигналы датчиков, сопоставляет измеренное значение с уставкой и меняет состояние выходов. Указание 220 V в теме обозначает заявленное питание рассматриваемого исполнения; его необходимо сверить с маркировкой и паспортом конкретного прибора.

Функциональная схема

Контроллер связывает датчик с исполнительной частью установки. Измерительный вход принимает сигнал, электронный блок преобразует его в значение контролируемой температуры, затем логика управления сравнивает результат с заданием и выдает команду. Рабочий цикл включает последовательные операции:

• прием сигнала от совместимого датчика,
• преобразование сигнала в значение измеряемой величины,
• сопоставление текущего значения с уставкой и границами регулирования,
• изменение состояния задействованного выхода по алгоритму,
• обновление показаний и контроль состояния входов,
• повтор измерения для следующего цикла управления.

Технические параметры

Для изделия, названного в запросе, исходно заявлено питание 220 V. Это значение нельзя автоматически трактовать как полный диапазон допустимого сетевого напряжения; частоту, допуск, потребляемую мощность и способ подключения уточняют по шильдику. Напряжение питания не является характеристикой коммутируемой нагрузки: выходное реле имеет отдельные ограничения, а двигатель или компрессор может требовать промежуточный контактор. При проверке спецификации фиксируют параметры конкретного экземпляра:

• номинал питания, диапазон напряжения и частоту сети по паспорту,
• потребляемую мощность и номинал защиты питающей линии,
• тип и число датчиков, диапазон измерения и точность,
• диапазон задания и доступное значение дифференциала,
• количество выходов, их назначение и допустимый ток контактов,
• условия эксплуатации, степень защиты и способ монтажа,
• габариты, схему клемм и допустимое сечение проводников.

Принцип регулирования и режимы

В режиме поддержания уставки контроллер реагирует на отклонение измеренной температуры. При наладке учитывают следующие величины и условия:

• рабочую уставку, соответствующую допустимой температуре процесса,
• дифференциал, ограничивающий частоту переключения,
• задержку повторного пуска, если она предусмотрена конфигурацией,
• верхний и нижний аварийные пороги при наличии сигнализации,
• реакцию выхода на обрыв или короткое замыкание датчика,
• поведение системы после исчезновения и восстановления питания,
• ограничение доступа к изменению параметров, если оно доступно.

Конструкция и подключение

Электронный регулятор обычно объединяет измерительную цепь, логический блок, интерфейс пользователя и клеммный узел. При установке соблюдают основные требования:

• закрепляют корпус способом, предусмотренным его конструкцией,
• разделяют сигнальные проводники датчика и силовые кабели,
• подключают питание и выходы строго по клеммной схеме,
• защищают прибор от влаги и агрессивной среды,
• обеспечивают доступ для считывания показаний и проверки соединений,
• используют внешнюю защиту, рассчитанную на питающую цепь,
• проверяют фиксацию проводов и отсутствие оголенных жил.

Проверка работы и особенности измерительного контура

Точность регулирования определяется всей измерительной цепью, а не только внутренним преобразователем. Датчик устанавливают в точке, которая репрезентативно отражает температуру камеры или продукта, избегая непосредственного обдува, контакта с испарителем и попадания на него теплого воздуха при открывании двери. При смене датчика проверяют допустимый тип и корректно задают соответствующую характеристику входа. На стабильность показаний влияют следующие факторы:

• тепловой контакт датчика с контролируемой средой,
• длина и состояние кабеля, качество соединений в клеммах,
• электромагнитные помехи от двигателей и силовых коммутаций,
• температурная неоднородность камеры и инерционность объекта,
• совпадение типа датчика с настройкой измерительного входа.

Логика выходов и защитные ограничения

Выходной элемент формирует команду, но не заменяет защитную автоматику холодильной машины. Тепловая защита двигателя, автоматический выключатель и аварийные блокировки должны оставаться частью отдельной силовой схемы. При проектировании учитывают ток в установившемся режиме и кратковременный пусковой ток нагрузки; для компрессора эти значения могут существенно различаться. С точки зрения надежности в схеме предусматривают:

• электрическую защиту цепи питания контроллера,
• защиту исполнительной нагрузки от перегрузки и короткого замыкания,
• развязку управляющей и силовой цепи при необходимости,
• безопасное состояние оборудования при отказе датчика,
• возможность отключения установки для регламентных работ.

Таким образом, Eliwell EWDR 984 220 V применяют как элемент автоматизированного контура, когда его входы и выходы соответствуют схеме конкретной установки. Надежное регулирование зависит от подтвержденных паспортных параметров, правильного подключения датчика и согласования выходной цепи с нагрузкой. Указание 220 V следует проверить по маркировке экземпляра до проектирования и подключения. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерной инфраструктуры. В ассортименте представлены приборы и решения для автоматизации технологических процессов. «Олниса» осуществляет поставку оборудования Eliwell и другой промышленной техники для производственных задач. Олниса также поставляет Eliwell и промышленное оборудование.
