Дифференциальные автоматы DEKraft — надежная защита электрических сетей

Дифференциальный автомат объединяет функции автоматического выключателя и устройства защитного отключения. Он реагирует на перегрузку, короткое замыкание и дифференциальный ток, возникающий при нарушении изоляции. Один модульный аппарат защищает отдельную линию от нескольких видов электрических аварий. Для защиты отдельных линий применяют исполнения Dekraft с разными параметрами; данные же сверяют по паспорту каждой модели.

Принцип работы

Два защитных узла контролируют сверхток и дифференциальный ток. При исправной цепи ток фазы возвращается по нейтрали; при утечке часть проходит по нежелательному пути. Когда разность достигает порога, механизм размыкает контакты. К основным событиям, вызывающим отключение, относятся:

• длительная перегрузка линии выше допустимого для аппарата тока,
• короткое замыкание между проводниками или между фазой и нейтралью,
• дифференциальный ток утечки на землю либо на проводящие части,
• выключение цепи рукояткой при обслуживании или аварийной остановке.

Основные технические характеристики

Параметры оценивают совместно: токовая уставка относится к линии, характеристика — к пусковому току, дифференциальный порог — к утечке. Типовые варианты:

• номинальный ток In — обычно от 6 до 63 А в зависимости от серии и числа полюсов,
• номинальное рабочее напряжение — 230 В для однофазной сети или 400 В для трехфазной системы,
• номинальная частота переменного тока — 50 Гц,
• чувствительность по дифференциальному току In — распространены варианты 10, 30, 100 и 300 мА,
• характеристики мгновенного расцепления — чаще B или C, реже D у отдельных исполнений,
• отключающая способность — например, 4,5 или 6 кА; значение зависит от модели и указывается на корпусе,
• число полюсов — 1P+N либо 2P для однофазной цепи, 3P+N или 4P для трехфазной,
• тип дифференциальной защиты — AC или A, если это предусмотрено конкретной модификацией,
• монтаж — установка на DIN-рейку шириной 35 мм в распределительном щите.

Эти значения зависят от исполнения. Порог 30 мА часто применяют на конечных линиях, а 100 и 300 мА — в других схемах с учетом селективности. Тип A реагирует на переменный и пульсирующий постоянный ток, AC — на переменный синусоидальный. Характеристика B рассчитана на небольшие пусковые токи, C допускает более выраженный бросок, D применяется для высоких пусковых токов при проверке петли короткого замыкания. Номинал согласуют с нагрузкой и допустимым током кабеля: его увеличение без проверки проводников снижает защищенность линии.

Конструкция компонента

Корпус объединяет силовую контактную систему, узлы контроля сверхтока и дифференциальный трансформатор. При аварии механизм свободного расцепления размыкает связанные полюса. Конструктивные элементы выполняют следующие задачи:

• неподвижные и подвижные контакты обеспечивают соединение либо разрыв силовой цепи,
• дугогасительная камера ограничивает и разделяет электрическую дугу при отключении,
• биметаллическая пластина реагирует на нагрев при длительной перегрузке,
• электромагнитный расцепитель быстро отключает цепь при токе короткого замыкания,
• дифференциальный трансформатор обнаруживает несовпадение токов в рабочих проводниках,
• тестовая кнопка создает контрольный дисбаланс для проверки механизма дифференциального отключения,
• рукоятка показывает включенное, отключенное или промежуточное состояние аппарата,
• клеммные зажимы фиксируют проводники, а защелка удерживает корпус на DIN-рейке.

Сечение проводника, момент затяжки и схему подключения сверяют с паспортом. Нейтраль линии проводят через тот же аппарат, что и фазу; объединение нейтралей разных групп может вызвать ложное срабатывание.

Режимы работы

В нормальном режиме контакты замкнуты и дифференциальный баланс сохраняется. Перегрузку отключает тепловой расцепитель с выдержкой, короткое замыкание — электромагнитный, утечку выше In — дифференциальный механизм. После устранения причины аппарат включают вручную. Для эксплуатационного контроля применяют следующие действия:

• проверяют целостность корпуса, маркировку и отсутствие следов перегрева,
• нажимают кнопку TEST с периодичностью, указанной в паспорте изделия,
• при повторном срабатывании выясняют причину в линии до возврата нагрузки.

Области применения и выбор исполнения

Дифавтоматы защищают отходящие линии в жилых, коммерческих и промышленных щитах. Групповое разделение ограничивает зону отключения. Учитывают пусковой режим, утечки, проводку и ток короткого замыкания. При выборе конкретного исполнения учитывают:

• однофазную или трехфазную схему и требуемое число отключаемых полюсов,
• номинальный ток аппарата относительно нагрузки и допустимого тока кабеля,
• кривую расцепления с учетом пусковых токов подключаемого оборудования,
• порог и тип дифференциального тока с учетом характера нагрузки,
• отключающую способность относительно расчетного тока короткого замыкания,
• условия эксплуатации и требования проектной документации.

Параметры проверяют по маркировке и паспорту: торгового названия без полного артикула недостаточно. Аппарат согласуют с вышестоящими защитами, поскольку одинаковая чувствительность последовательно включенных устройств не гарантирует селективности.

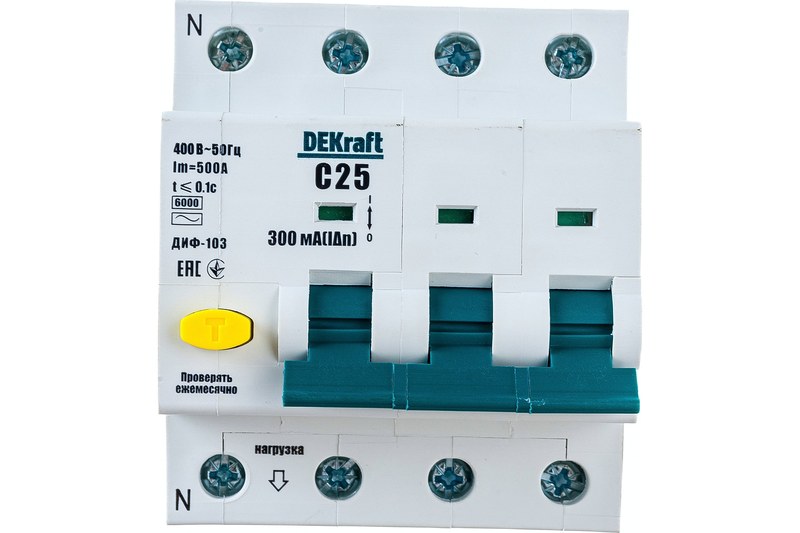

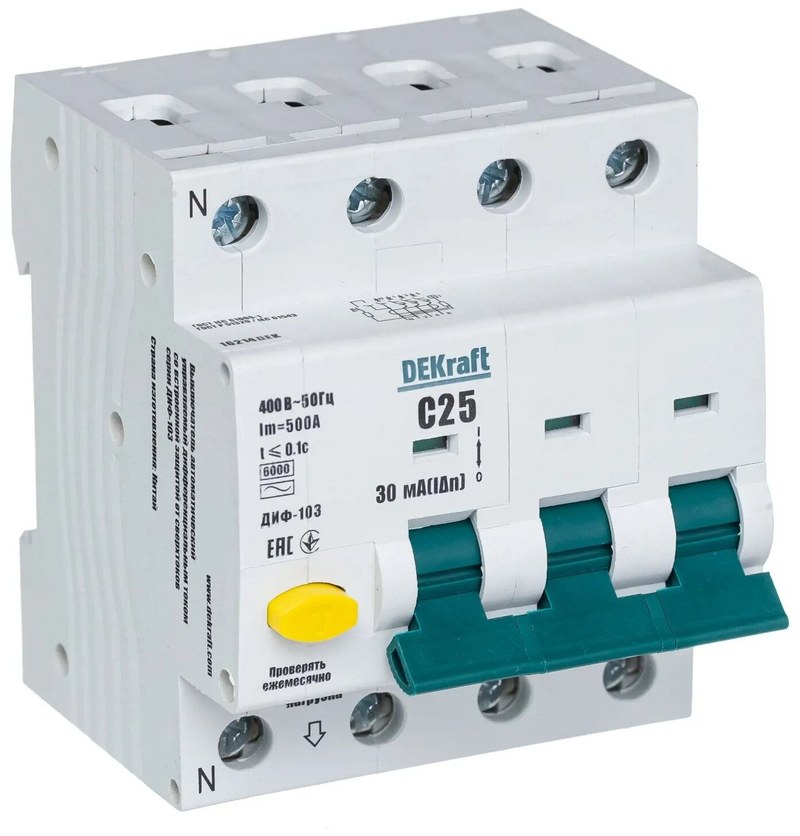

Таким образом, дифавтомат Dekraft объединяет токовую и дифференциальную защиту в модульном корпусе, помогая защищать линию от перегрузки, короткого замыкания и утечки при соответствии параметров условиям проекта и сети. При покупке важно сверить полный артикул, номинальный ток, число полюсов, характеристику расцепления, чувствительность, тип дифференциальной защиты и отключающую способность с фактической схемой объекта. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических объектов. В ассортименте компании представлены электротехнические изделия и аппараты защиты, включая дифавтоматы Dekraft. Купить дифавтомат Dekraft в «Олниса» можно для комплектации распределительных систем промышленного и коммерческого назначения.
