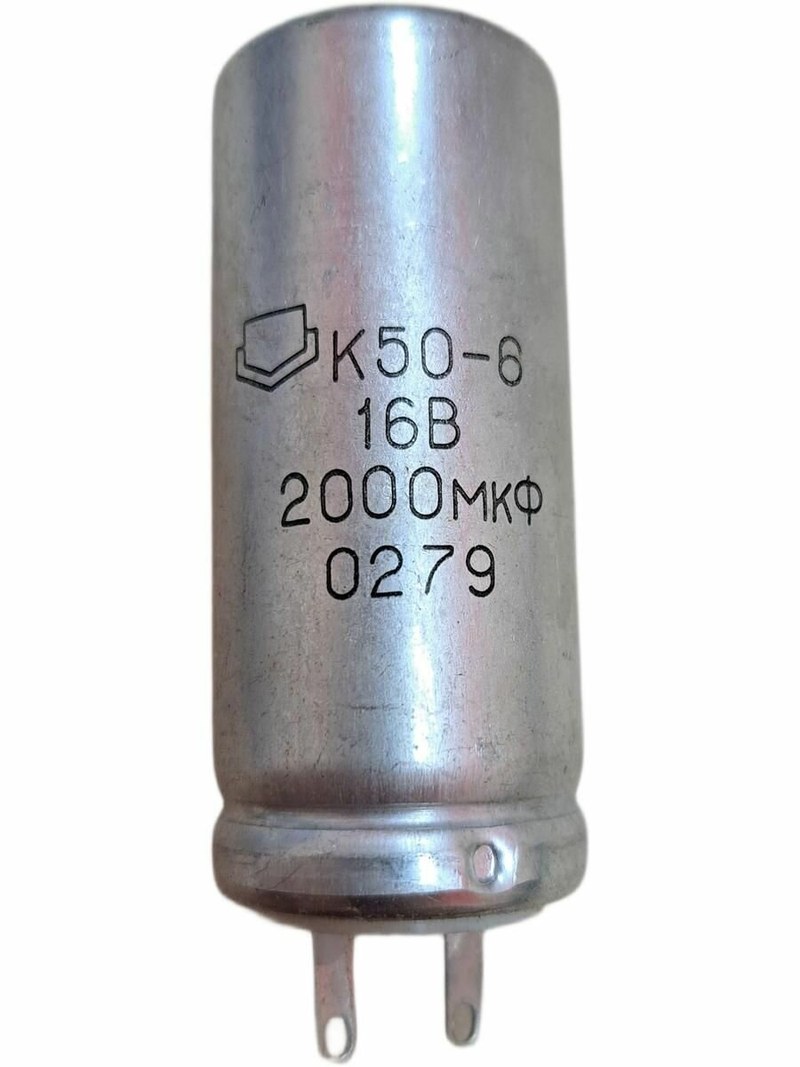

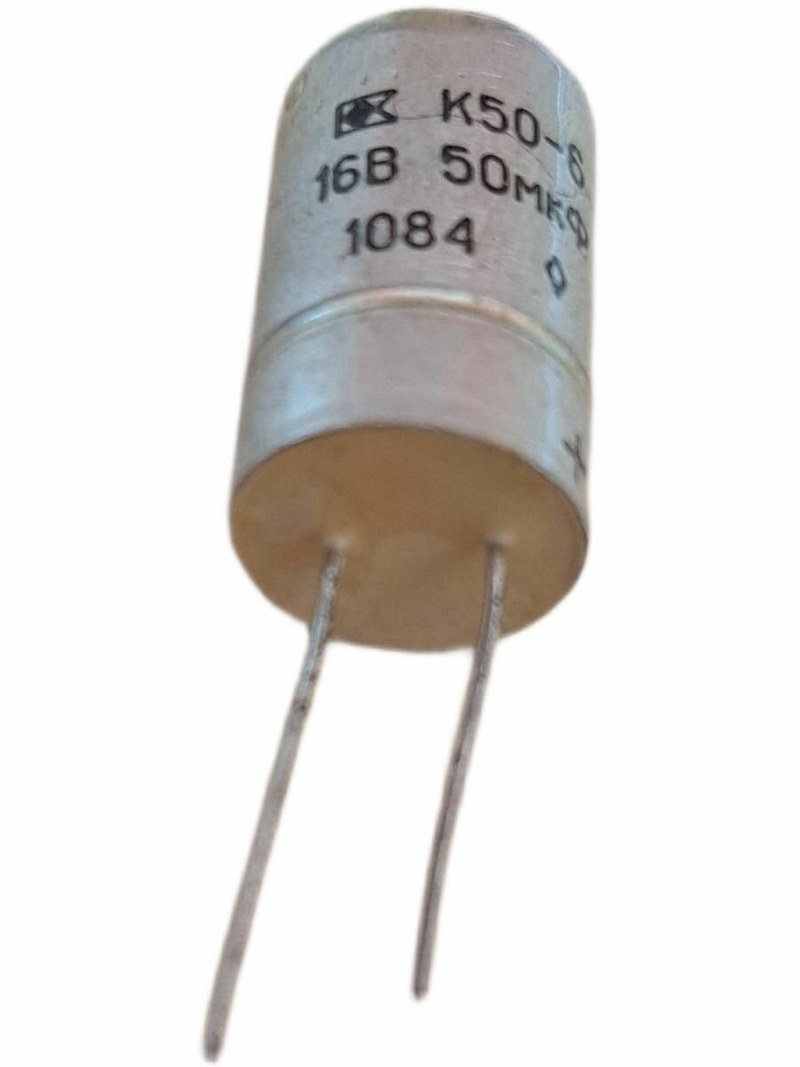

Конденсаторы ECAP К50-6: особенности работы в электрических цепях
Электролитический конденсатор ECAP К50-6 накапливает заряд и работает в цепях постоянного напряжения. Его применяют в источниках питания, аппаратуре управления и радиоэлектронных узлах для сглаживания пульсаций и развязки каскадов. Обозначение К50-6 задаёт тип изделия, но не раскрывает ёмкость и рабочее напряжение конкретного экземпляра. Числа сверяют по маркировке и документации на данное исполнение. Тонкий оксидный слой служит диэлектриком, а электролит контактирует с одной из обкладок. Такая конструкция обеспечивает значительную ёмкость, но делает компонент полярным и чувствительным к переполюсовке, перенапряжению и перегреву. При проектировании учитывают ёмкость, ток пульсаций, частоту и температуру. При правильной полярности на обкладках накапливаются заряды противоположного знака; энергия поля возвращается в цепь при снижении напряжения. В выпрямителе конденсатор заряжается около максимумов входного напряжения и отдаёт заряд нагрузке между импульсами, снижая пульсации. Полностью устранить их без дополнительных фильтров нельзя. В сигнальной цепи конденсатор передаёт переменную составляющую, блокируя постоянное смещение. В RC-цепи задержка зависит от произведения сопротивления и ёмкости. С ростом частоты ёмкостное сопротивление уменьшается; потери и паразитная индуктивность ограничивают идеальную модель.
Технические характеристики
Для расчёта схемы исходными являются параметры маркировки конкретного конденсатора. В документации необходимо сверить условия, при которых заданы предельные значения, и не переносить цифры с похожей модификации. При описании ECAP К50-6 применяют следующие группы параметров:
- номинальная ёмкость, указываемая на корпусе в микрофарадах либо в иной принятой единице,
- номинальное постоянное напряжение, превышение которого ускоряет деградацию диэлектрика,
- допуск ёмкости, определяющий допустимое отклонение фактического значения от номинала,
- полярность, задающая правильное направление включения в цепь,
- эквивалентное последовательное сопротивление, влияющее на нагрев и потери,
- допустимый ток пульсаций, ограничивающий переменную составляющую тока через компонент,
- рабочий температурный диапазон и предельная температура корпуса,
- диаметр, высота корпуса и расстояние между выводами, необходимые для компоновки.
Перечисленные позиции нельзя заменить предположениями по названию семейства. Если цифры на корпусе стерлись или паспорт отсутствует, номиналы устанавливают по первичной документации или измерением, а пригодность подтверждают испытанием в заданном режиме. Обычный измеритель ёмкости показывает один параметр и не даёт полной картины состояния: для оценки также могут потребоваться измерения ESR и тока утечки. При проверке под напряжением применяют приборы с подходящим диапазоном и соблюдают безопасный разряд перед касанием выводов.
Режимы работы и применение
Режим конденсатора формируется соотношением постоянной составляющей, амплитуды пульсаций, частоты и нагрузки. В фильтре выпрямителя увеличение ёмкости обычно уменьшает спад напряжения между импульсами, однако одновременно возрастает бросок тока при включении. Это может нагрузить диоды, трансформатор и дорожки платы. Поэтому менять номинал следует после проверки источника питания и переходных процессов. В сигнальной цепи важны нижняя граничная частота и сопротивление нагрузки, а в импульсном узле особенно значимы ESR и ток пульсаций. Типовые функциональные режимы включают:
- сглаживание выпрямленного напряжения за счёт накопления заряда и его отдачи нагрузке,
- развязку каскадов при пропускании переменного сигнала и блокировании постоянной составляющей,
- формирование временной постоянной совместно с резистором в цепи заряда или разряда,
- работу под пульсационным током с выделением тепла на внутреннем сопротивлении,
- кратковременный зарядный режим после включения источника с повышенным начальным током,
- хранение без электрического смещения, после которого характеристики старого изделия могут измениться.
Ограничения проверяют для конкретного исполнения. При длительной работе учитывают запас по напряжению, собственный нагрев, температуру среды и амплитуду пульсаций. Для быстрых процессов дополнительно оценивают ESR и паразитные параметры. Совпадение обозначения серии не подтверждает пригодность к любой задаче.
Конструкция и монтаж
Конструкция обычно объединяет намотанный пакет электродов с диэлектриком и электролитом, выводы, корпус и герметизирующий узел. Материалы и габариты зависят от исполнения; герметизация замедляет испарение электролита, но не отменяет старение. При монтаже соблюдают полярность, исключают перегиб выводов, перегрев корпуса и контакт с горячими элементами. Длинные выводы увеличивают паразитную индуктивность, а загрязнения платы могут повысить поверхностную утечку. Старение проявляется снижением ёмкости, ростом ESR и утечки. Осматривают корпус на вздутие, подтёки, коррозию и перегрев; отсутствие дефектов не доказывает исправность. Перед измерениями компонент разряжают и сверяют ёмкость, ESR и утечку с маркировкой. При замене сохраняют ёмкость и полярность, проверяют рабочее напряжение, габариты, температуру и ток пульсаций. Большая ёмкость способна повысить пусковой ток.
Таким образом, ECAP К50-6 — полярный электролитический конденсатор, применимость которого зависит от исполнения и режима цепи. Проверяют маркировку, полярность, напряжение, нагрев и пульсационный ток. Измерения ёмкости, ESR и утечки помогают оценить состояние детали. Обозначение серии не раскрывает конкретных номиналов. Маркировку сверяют перед установкой изделия. Компания «Олниса» поставляет промышленное оборудование и электронные компоненты для комплектации электротехнических узлов, систем питания и автоматики. В числе поставляемой продукции — ECAP К50-6 и другие промышленные изделия. В заказе указывают полную маркировку исполнения, чтобы компонент соответствовал спецификации проекта.
