Устройства защитного отключения DEKraft ИД ДК: надежная защита электрических сетей
Дифференциальная защита применяется в электрических сетях для выявления утечки тока, возникающей при повреждении изоляции, контакте токоведущей части с проводящей оболочкой или прикосновении человека к участку цепи под напряжением. Обозначение «DeKraft ИД ДК» в исходной теме не содержит полного артикула, числа полюсов и номиналов. Поэтому ниже рассмотрен принцип устройства дифференциального типа и состав параметров, которые должны быть установлены по маркировке конкретного изделия. Это позволяет описать инженерную задачу, не приписывая неуточнённой модификации неподтверждённые значения.
Принцип работы
Работа дифференциального аппарата основана на сравнении токов, проходящих через контролируемые проводники. В штатном режиме векторная сумма токов близка к нулю; ток, уходящий через повреждённую изоляцию или землю, создаёт разность, которую воспринимает измерительный узел. Если она достигает заданного порога, расцепитель размыкает контакты и отключает защищаемую цепь. Такая функция снижает риск длительного протекания тока утечки, но не заменяет автоматическую защиту от перегрузки и короткого замыкания, если в конструкции нет отдельного максимального расцепителя. Тестовая цепь создаёт контролируемый дисбаланс и позволяет проверить срабатывание механизма. Такая проверка подтверждает работоспособность основных узлов, но не измеряет фактический порог и время отключения; для инструментальной оценки требуются измерители параметров УЗО и регламентированная процедура испытаний.
Технические параметры и выбор исполнения
Для дифференциального аппарата инженерно значимы следующие характеристики:
- рабочее напряжение Ue: типовые сети 230 В однофазные и 400 В трёхфазные,
- частота сети: обычно 50 Гц для низковольтных установок,
- номинальный ток In: определяется нагрузкой и согласуется с защитой от перегрузки,
- дифференциальный ток In: распространённые значения 10, 30, 100 и 300 мА,
- число полюсов: 2 для фазы и нейтрали либо 4 для трёх фаз и нейтрали,
- тип чувствительности: AC, A или другой, указанный на маркировке,
- стойкость к короткому замыканию, температура работы и допустимые сечения жил.
Это распространённые ориентиры класса устройств, а не подтверждённые параметры DeKraft ИД ДК. Значение 30 мА часто применяют для дополнительной защиты конечных групп, а 100 или 300 мА — для вводных ступеней при требовании селективности. Фактические характеристики, габариты и момент затяжки клемм определяются паспортом; замена номинала без проверки схемы может вызвать ложное отключение или снизить уровень защиты.
Устройство и монтаж в щите

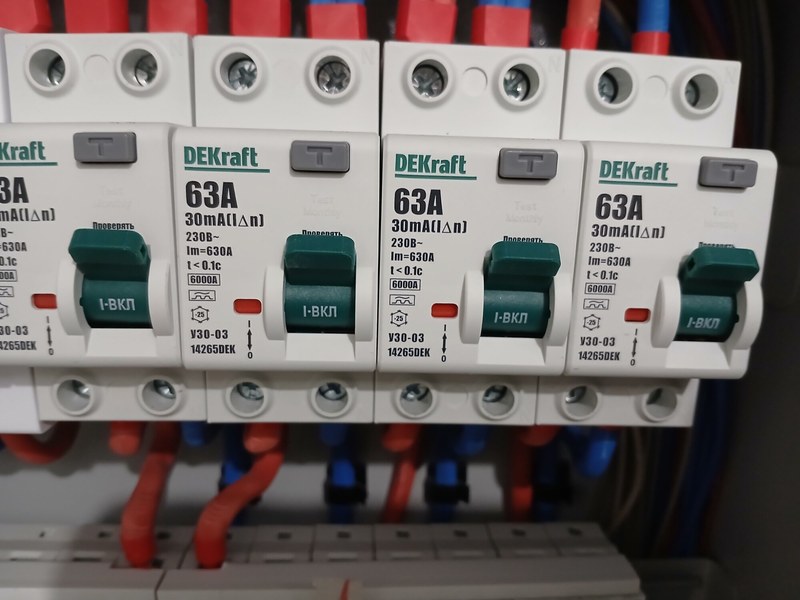

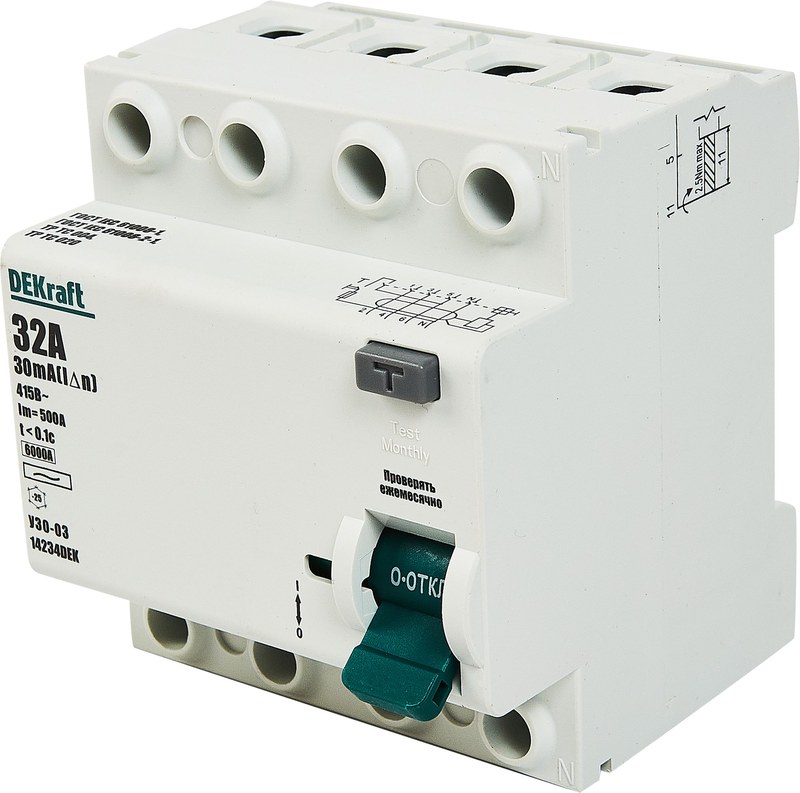

Модульный корпус обычно устанавливают на DIN-рейку шириной 35 мм. На панели размещают схему, маркировку параметров, рукоятку и, если предусмотрено, кнопку TEST. Контактный узел должен обеспечивать устойчивое соединение при соблюдении указанного изготовителем сечения проводника и момента затяжки. Основные конструктивные элементы аппарата включают:
- суммирующий трансформатор, охватывающий все рабочие проводники,
- измерительный тракт, фиксирующий разность токов и передающий команду,
- расцепитель и механизм свободного отключения контактов,
- контакты, размыкающие требуемое число полюсов,
- тестовую цепь с кнопкой проверки, если она предусмотрена исполнением.
При монтаже соблюдают основные правила подключения:
- фазу и нейтраль проводят через аппарат согласно схеме на корпусе,
- защитный проводник PE не проводят через измерительный контур,
- нейтрали разных защищаемых групп не объединяют после аппаратов,
- соединения затягивают предписанным моментом без повреждения жил,
- после установки проверяют отсутствие перемычки между N и PE.
Нарушение схемы вызывает отключение или делает защиту неэффективной. Типовые корпуса могут занимать от двух до четырёх модулей, однако фактическая ширина уточняется по артикулу.
Режимы работы и эксплуатационный контроль
При нормальной работе контакты замкнуты, а векторная сумма токов близка к нулю. Утечка создаёт дисбаланс; при достижении уставки расцепитель отключает цепь, после чего включение выполняют вручную, выяснив причину. Основные режимы и проверки таковы:
- рабочее состояние при утечке ниже порога срабатывания,
- автоматическое отключение при превышении In в пределах характеристик аппарата,
- ручное размыкание рукояткой для вывода линии из эксплуатации,
- проверка кнопкой TEST с периодичностью по паспорту и регламенту объекта,
- инструментальный контроль тока и времени отключения после монтажа.
Таким образом, аппарат дифференциального типа не защищает от перегрузки, поэтому его согласуют с автоматическим выключателем, если защита сверхтока не встроена. Компания «Олниса» поставляет промышленное оборудование для предприятий и объектов инженерной инфраструктуры. В ассортименте «Олниса» представлены электротехнические изделия и аппаратура для построения надёжных систем электроснабжения. «Олниса» обеспечивает поставку промышленного оборудования, востребованного в проектах модернизации и эксплуатации производственных систем.
