Клеммник DEGSON Electronics DG801-02P-11-00AH: технические характеристики и особенности конструкции

Для печатных плат применяются компактные разъемы, которые связывают внутренние цепи изделия с внешней проводкой. Модель DG801-02P-11-00AH относится к продукции Degson Electronics. Обозначение 02P указывает на два контактных положения; остальные части маркировки обозначают исполнение серии и конструктивный вариант, но без паспорта нельзя достоверно расшифровать каждую позицию кода.

Кодировка и основные параметры

Маркировка DG801-02P-11-00AH содержит идентификатор семейства DG801 и вариант исполнения. Число 02P указывает на два контактных места, что задает количество присоединяемых электрических цепей в одном корпусе. Суффиксные группы 11 и 00AH следует трактовать только по таблице кодирования изготовителя; их самостоятельная расшифровка без каталожного листа может привести к ошибке при заказе или проектировании. Для корректной спецификации следует фиксировать набор параметров, который проверяется по паспорту изделия:

• число контактов — 2 полюса согласно обозначению 02P,
• шаг между центрами соседних контактов — значение в миллиметрах по чертежу конкретного исполнения,

• номинальный ток — в амперах для установленного сечения проводника и условий охлаждения,
• номинальное напряжение — в вольтах с учетом категории перенапряжения и степени загрязнения,
• допустимое сечение жилы — в квадратных миллиметрах отдельно для гибкого и однопроволочного проводника,
• длина зачистки провода — в миллиметрах, указанная изготовителем для выбранной клеммы,
• рабочая температура — нижняя и верхняя границы в градусах Цельсия,
• электрическое сопротивление контакта — в миллиомах при заданном методе измерения,
• прочность изоляции — испытательное напряжение и длительность испытания по паспорту.

Конструкция контактного узла

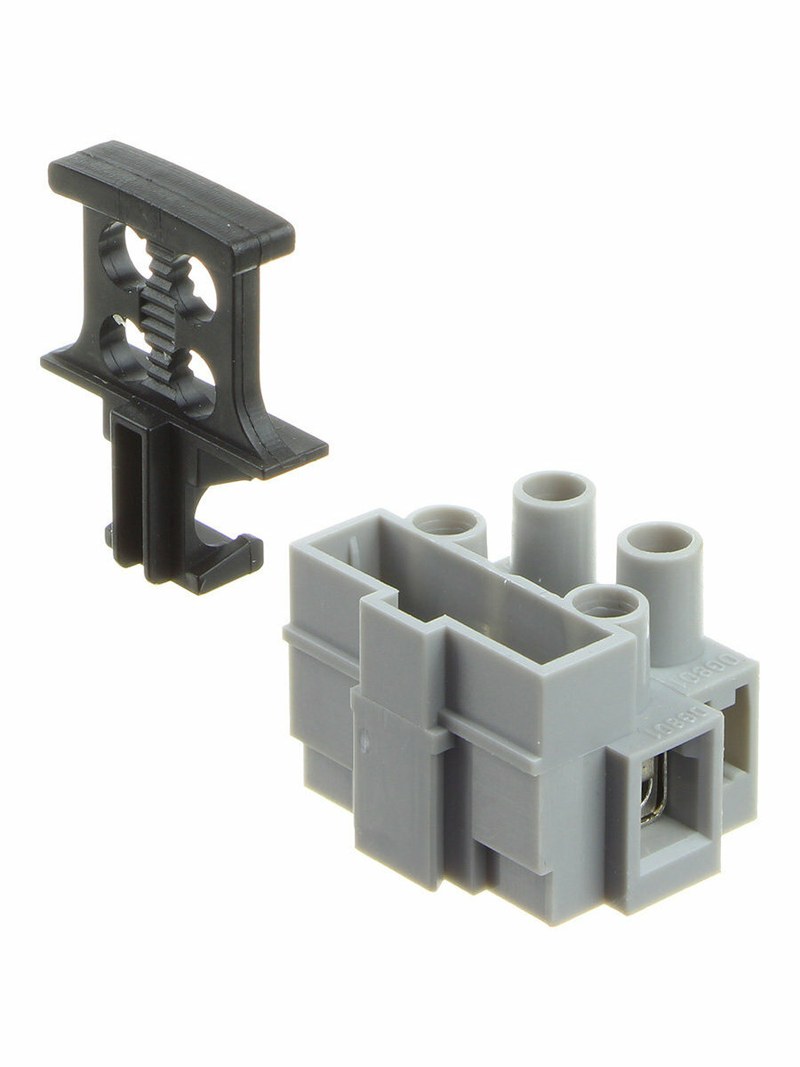

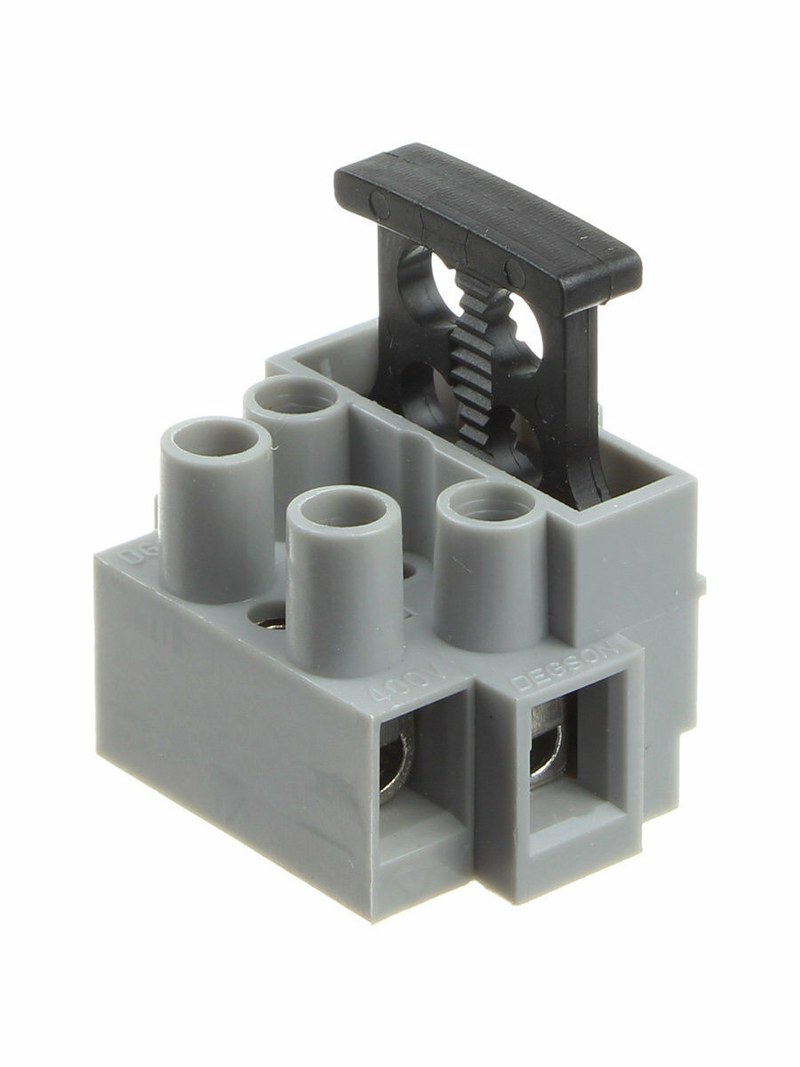

Клеммный блок такого назначения обычно включает изоляционный корпус и металлические токоведущие элементы, связанные с выводами для монтажа на печатную плату. Ввод провода и механизм его удержания формируют контактную зону; конструктивное исполнение конкретной модификации необходимо сверять по чертежу DG801-02P-11-00AH. Корпус задает электрические расстояния между полюсами и защищает контактные части от случайного соприкосновения с соседними элементами. При анализе конструкции проверяют следующие особенности:

• ориентация ввода проводника относительно платы и доступность клеммы инструментом,
• тип зажима жилы — винтовой, пружинный либо иной, установленный для данного кода,
• материал корпуса, класс горючести и устойчивость к температуре пайки,
• наличие ответной части и способ механической фиксации соединенных компонентов.

Принцип электрического соединения

После установки проводника контактный элемент создает прижим к его токопроводящей поверхности. Снижение переходного сопротивления обеспечивается достаточной площадью соприкосновения и стабильным усилием зажима. Если применен винтовой механизм, момент затяжки должен соответствовать документации: недостаточная затяжка повышает сопротивление и нагрев, чрезмерная способна повредить жилу или резьбовую деталь. При пружинном механизме следует использовать разрешенный тип провода и соблюдать инструкции по открыванию зажима.

Монтаж и контроль качества

На плате разъем устанавливают в подготовленные отверстия либо на предусмотренные контактные площадки — конкретный способ задается исполнением выводов. Для пайки важны диаметр отверстий, толщина платы, заполнение металлизированного отверстия и профиль нагрева. Перегрев может вызвать смещение корпуса, повреждение изоляции или ухудшение смачивания вывода припоем. До серийного монтажа процесс подтверждают на образцах и по требованиям технологии сборки. При входном и операционном контроле целесообразно проверить:

• совпадение полной маркировки на упаковке и документах с DG801-02P-11-00AH,
• количество контактных позиций — 2,
• геометрические размеры и шаг по чертежу относительно платы и ответной части,
• состояние корпуса, контактов, резьбы или пружинного элемента,
• качество пайки, отсутствие перемычек и механических трещин,
• удержание провода и стабильность электрического контакта,
• отсутствие недопустимого нагрева при рабочем токе в заданной сборке.

Таким образом, Degson Electronics DG801-02P-11-00AH — двухконтактный клеммный компонент для организации электрического подключения платы с внешней цепью. По коду можно уверенно определить серию и число контактов, тогда как точные значения шага, тока, напряжения, сечения проводника и температурного диапазона требуется подтвердить документацией на полное исполнение. Паспорт проверяют перед запуском. Компания «Олниса» выступает поставщиком промышленного оборудования и электронных компонентов для производственных и инженерных задач. В ассортиментной работе компании представлены решения для создания, ремонта и комплектации электротехнических систем. «Олниса» обеспечивает поставку продукции Degson Electronics, включая клеммные компоненты, применяемые в составе промышленной электроники и систем автоматизации.
