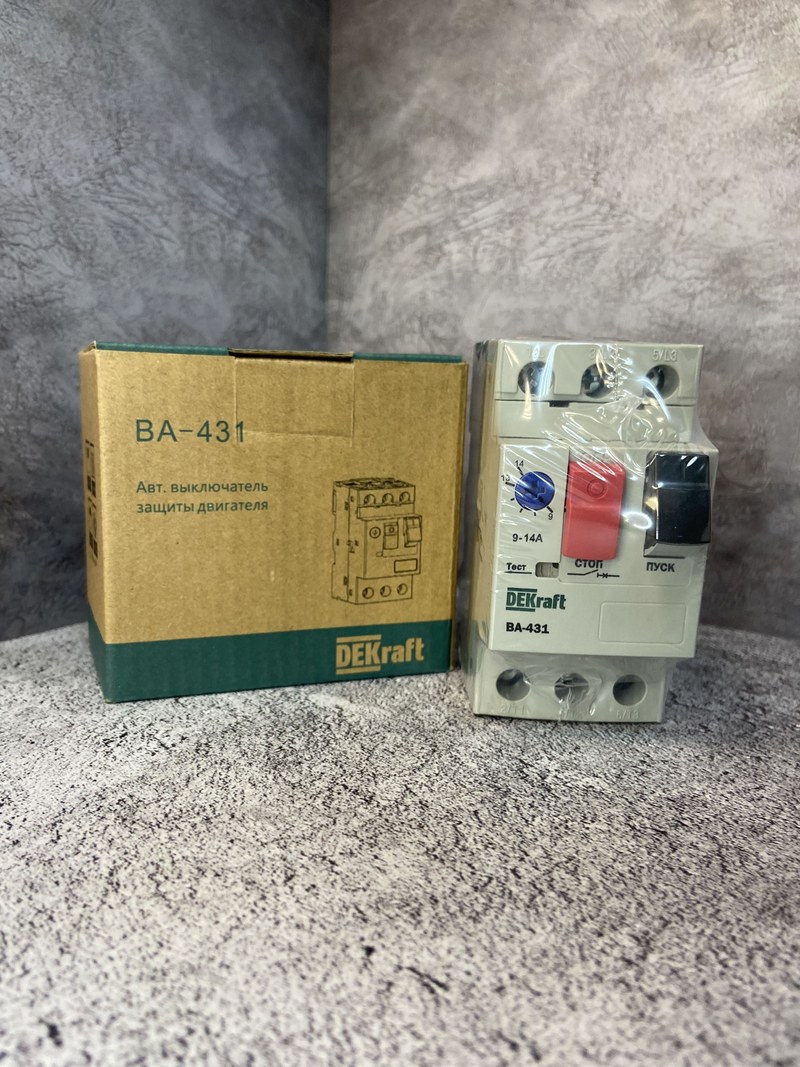

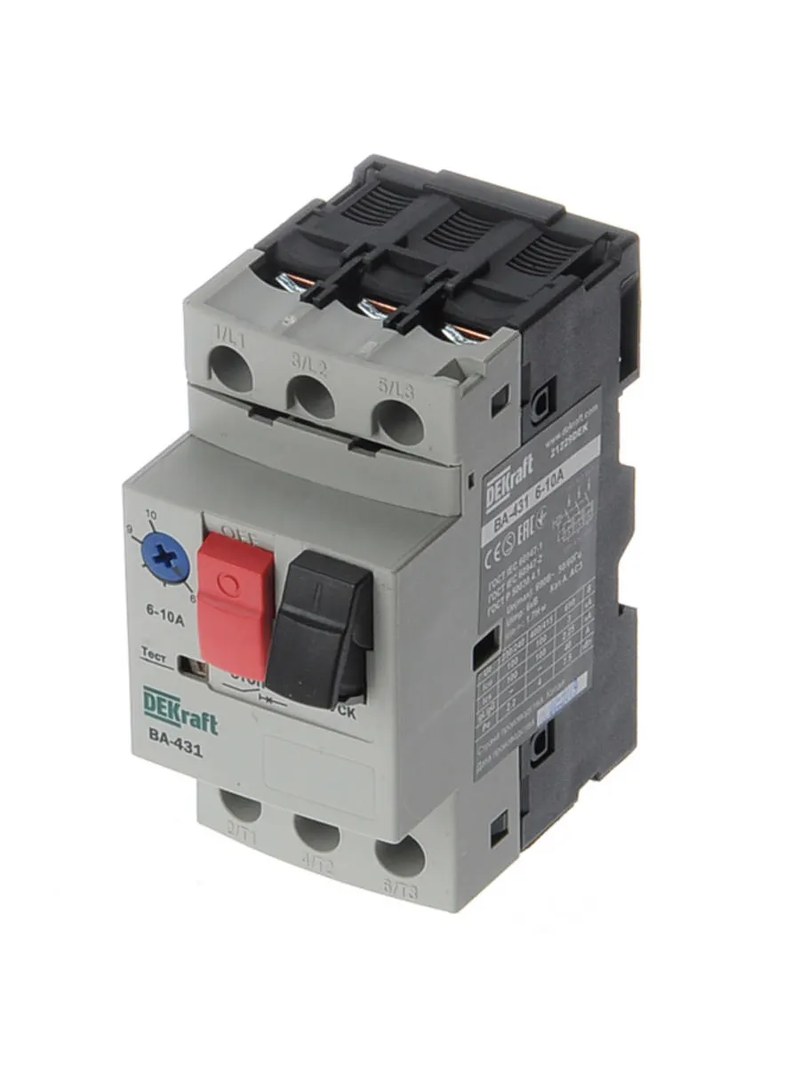

Автоматический выключатель DeKraft ВА-431 21226DEK для защиты электродвигателей от перегрузок
Токи утечки на землю опасны для человека и оборудования: при повреждении изоляции обычный автомат может не отключиться, если ток недостаточен для его расцепления. Остаточный ток контролирует выключатель дифференциального тока. DeKraft 21226DEK относится к серии ВД-100.
Принцип защиты
Аппарат сравнивает токи, проходящие по фазному и нейтральному проводникам. В исправной цепи ток, поступивший к нагрузке, полностью возвращается по нейтрали, поэтому магнитные потоки измерительного трансформатора компенсируются. Если часть тока уходит на землю, баланс нарушается. При достижении остаточным током установленного порога механизм размыкает контакты. Выключатель выявляет утечки, но не защищает от перегрузок и коротких замыканий: для этого необходим отдельный автоматический выключатель. Два полюса отключают фазу и нейтраль однофазной линии. Номинал 25 А задаёт допустимый рабочий ток, а уставка 30 мА предназначена для дополнительной защиты при косвенном прикосновении и снижения риска возгорания. Тип AC реагирует на переменный синусоидальный ток утечки. Основные технические характеристики Ключевые параметры типового исполнения 21226DEK описываются следующим образом:
- серия — ВД-100, выключатель дифференциального тока без встроенной защиты от сверхтоков,
- число полюсов — 2, одновременная коммутация фазного и нейтрального проводников,
- номинальный ток In — 25 А, нагрузку линии дополнительно ограничивают сечение и условия прокладки кабеля,
- номинальный отключающий дифференциальный ток In — 30 мА, порог обнаружения утечки,
- тип чувствительности — AC, переменный синусоидальный остаточный ток,
- частота — 50 Гц, стандартная частота электроснабжения,
- степень защиты лицевой части установленного изделия — IP20.
Эти параметры приведены для типовой конфигурации. Отключающую способность, условный ток короткого замыкания, сечение жил, момент затяжки и габариты проверяют по паспорту конкретной модификации; из номиналов 25 А и 30 мА их вывести нельзя.
Конструкция и алгоритм срабатывания
Корпус содержит контактный узел, дугогасительную камеру, трансформатор дифференциального тока, расцепитель, рычаг и тестовую цепь. Фаза и нейтраль проходят через общий магнитопровод: при равенстве токов потоки компенсируются. Утечка создаёт остаточный поток, сигнал вторичной обмотки запускает расцепитель и размыкает контакты; дугогасительная камера ограничивает дугу. Рабочий цикл включает основные этапы:
- измерение токов фазы и нейтрали общим трансформатором,
- обнаружение остаточного магнитного потока при нарушении баланса,
- срабатывание расцепителя при достижении уровня уставки,
- одновременное размыкание двух полюсов и гашение дуги,
- ручной возврат рычага после установления причины отключения.
Кнопка «Тест» через резистор создаёт искусственный дисбаланс; исправный аппарат должен отключиться. Это проверяет цепь обнаружения и механизм, но не измеряет фактический ток и время срабатывания. Периодичность определяют инструкция и правила объекта. Отсутствие отключения указывает на неисправность.
Монтаж и эксплуатация
Модульный корпус крепится защёлкой на DIN-рейке в закрытом щите. Лицевая изоляция препятствует случайному касанию токоведущих частей; маркировка содержит схему и номиналы. Сечение жил, момент затяжки клемм и ширину корпуса уточняют по паспорту. При установке учитывают следующие условия:
- фазу и нейтраль подключают к соответствующим обозначенным клеммам,
- нейтрали разных защищаемых групп не объединяют после выключателей,
- нейтраль N после аппарата не соединяют повторно с защитным проводником PE.
Ошибочное подключение нейтрали или объединение нейтралей разных групп вызывает ложные отключения. Учитывают суммарную утечку кабеля и нагрузки. Преобразователи и импульсные блоки питания могут создавать ток сложной формы; при пульсирующей постоянной составляющей нужен подходящий тип защиты. Исполнение AC не универсально для электронной нагрузки.
Таким образом, DeKraft ВД-100 21226DEK в типовом исполнении 2P, 25 А, 30 мА предназначен для обнаружения токов утечки в однофазной низковольтной сети. Сравнение токов в фазе и нейтрали позволяет автоматически разомкнуть цепь при нарушении баланса. Для защиты от сверхтоков требуется отдельный автомат, а безопасная эксплуатация зависит от совместимости типа AC с нагрузкой, соблюдения схемы и контроля исправности. Номиналы конкретного изделия подтверждают по его маркировке и паспорту. Компания «Олниса» поставляет промышленное электротехническое оборудование для предприятий и инфраструктурных объектов. В ассортименте компании представлены аппараты и компоненты для оснащения распределительных систем. «Олниса» осуществляет поставку DeKraft 21226DEK и другой продукции промышленного назначения по заявленным спецификациям.
