Кабель стекирования Eltex MES-5448 SNR-QSFPDA-3 — высокоскоростное соединение сетевых коммутаторов

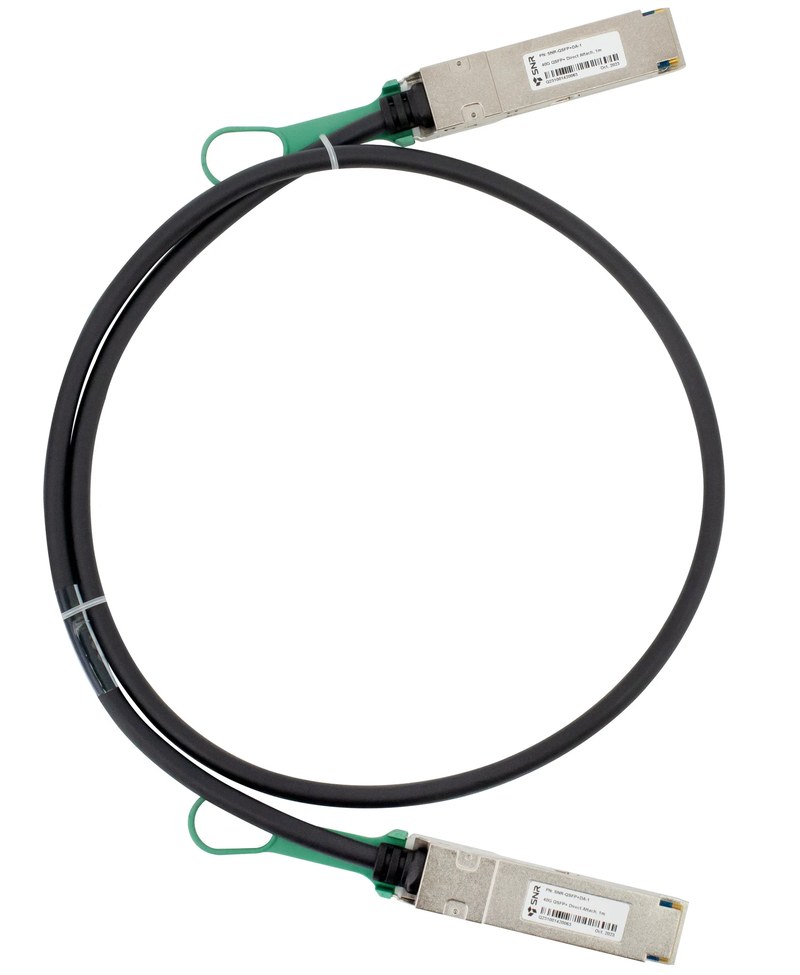

Кабель SNR-QSFPDA-3 предназначен для организации высокоскоростных соединений между совместимыми сетевыми коммутаторами Eltex MES-5448. Изделие представляет собой пассивный медный кабель прямого подключения DAC с интегрированными интерфейсными модулями QSFP+. Такая конструкция обеспечивает передачу данных без применения отдельных оптических трансиверов. Стекирование коммутаторов используется для объединения нескольких физических устройств в единую логическую систему управления. Подключенные коммутаторы взаимодействуют посредством выделенных высокоскоростных интерфейсов, обеспечивая обмен служебной информацией и передачу пользовательского трафика. Надежность кабельного соединения непосредственно влияет на устойчивость работы всего стека.
Технические характеристики
Основные характеристики кабельной сборки определяются параметрами интерфейса, длиной линии и конструкцией оконечных соединений. Для рассматриваемого исполнения существенны следующие сведения:
- категория — кабель прямого подключения DAC,
- совместимое оборудование — Eltex MES-5448,
- серия интерфейса — QSFP+,
- модель кабеля — SNR-QSFPDA-3,
- обозначение изделия — SNR-QSFPDA-3,
- длина кабельной сборки — 3 м,
- тип соединения — пассивное медное,
- количество оконечных разъемов — 2,
- номинальный класс интерфейса — 40 Гбит/с,
- область применения — короткие межкоммутаторные соединения,
- исполнение — готовая кабельная сборка с интегрированными разъемами.
Особенности конструкции

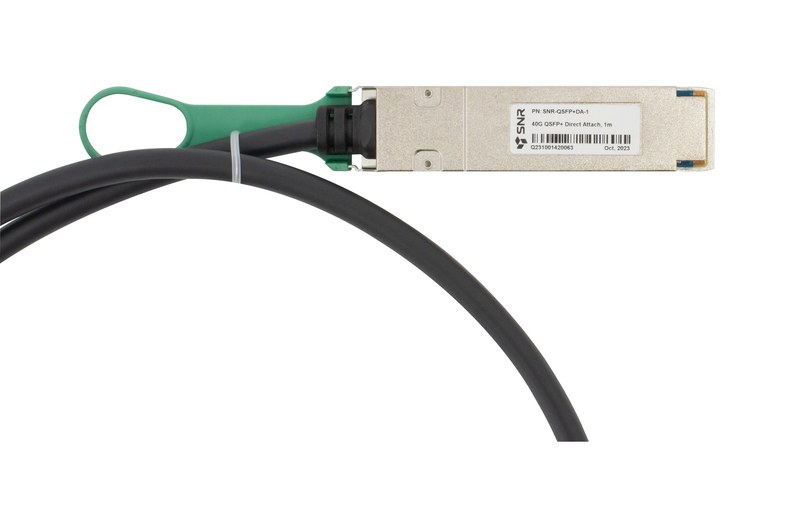

Кабель выполнен в виде многожильной медной сборки с экранированными высокочастотными проводниками. В отличие от традиционного соединения с раздельными трансиверами и оптическим патч-кордом, оба интерфейсных разъема являются составными частями единого изделия. Внутри соединительной сборки расположены дифференциальные пары, предназначенные для передачи высокоскоростных электрических сигналов. Их геометрия и параметры согласования имеют определяющее значение для качества обмена данными. Сохранение необходимого волнового сопротивления уменьшает отражения и искажения сигнала. На концах кабеля установлены модули форм-фактора QSFP+. Они обеспечивают непосредственное соединение с соответствующими портами сетевого оборудования. Механическая конструкция разъемов предусматривает фиксацию внутри интерфейсного гнезда, препятствующую случайному выпадению кабеля при допустимых эксплуатационных воздействиях.
Области применения
Кабельная сборка используется в сетевых конфигурациях, где требуется высокоскоростной обмен информацией между совместимыми устройствами. Основные направления применения:
- стекирование коммутаторов Eltex MES-5448,
- межкоммутаторные соединения в серверных стойках,
- высокоскоростные линии внутри центров обработки данных,
- соединение оборудования распределительного уровня,
- организация резервируемых сетевых топологий,
- создание объединенных коммутационных групп,
- подключение совместимых интерфейсов QSFP+,
- модернизация локальных вычислительных сетей,
- построение сетевой инфраструктуры предприятий,
- организация высокоскоростных магистральных участков небольшой длины,
- соединения в телекоммуникационных шкафах,
- лабораторные испытания коммутационного оборудования.
Компания «Олниса» осуществляет поставки кабельных компонентов для сетевого и телекоммуникационного оборудования, включая решения для высокоскоростного подключения коммутаторов. В ассортимент промышленной продукции входят соединительные изделия, используемые в сетевой инфраструктуре предприятий и технических комплексов.
Преимущества
Эксплуатационные достоинства пассивного DAC-кабеля связаны с простотой организации соединения и небольшим количеством отдельных компонентов. Основные преимущества:
- отсутствие необходимости в отдельных оптических трансиверах,
- готовность соединительной сборки к непосредственному подключению,
- снижение количества разъемных соединений,
- удобство монтажа внутри серверных стоек,
- компактность организации высокоскоростной линии,
- отсутствие дополнительных источников питания кабельной сборки,
- устойчивость экранированной конструкции к внешним воздействиям,
- сокращение трудоемкости монтажных операций,
- удобство формирования коротких межкоммутаторных соединений,
- возможность рационального размещения сетевых устройств,
- механическая фиксация интерфейсных соединений,
- практичность применения в плотной кабельной инфраструктуре,
- отсутствие необходимости обслуживания отдельных оптических модулей,
- надежность при соблюдении условий прокладки,
- долговечность соединительной сборки.
SNR-QSFPDA-3 представляет собой трехметровую пассивную медную кабельную сборку с интерфейсами QSFP+, применимую для соединения совместимых коммутаторов Eltex MES-5448. Конструкция предназначена для высокоскоростного обмена данными на небольших расстояниях. Использование готового DAC-кабеля упрощает организацию межкоммутаторных соединений и сокращает количество дополнительных интерфейсных компонентов. Надежность передачи определяется соответствием оборудования, соблюдением монтажных требований и правильной конфигурацией портов.
