Электропривод трехходового крана ESBE ARA600 ARA663 12100300 — регулирование температуры в смесительных контурах

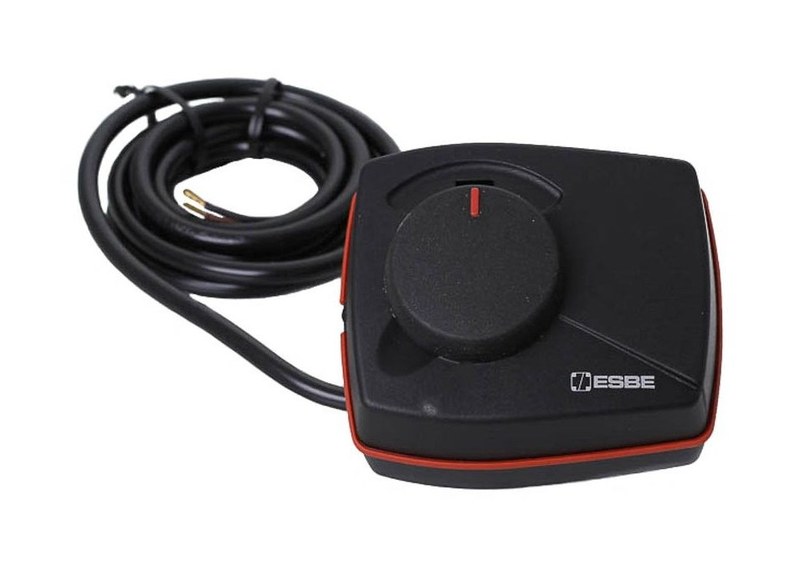

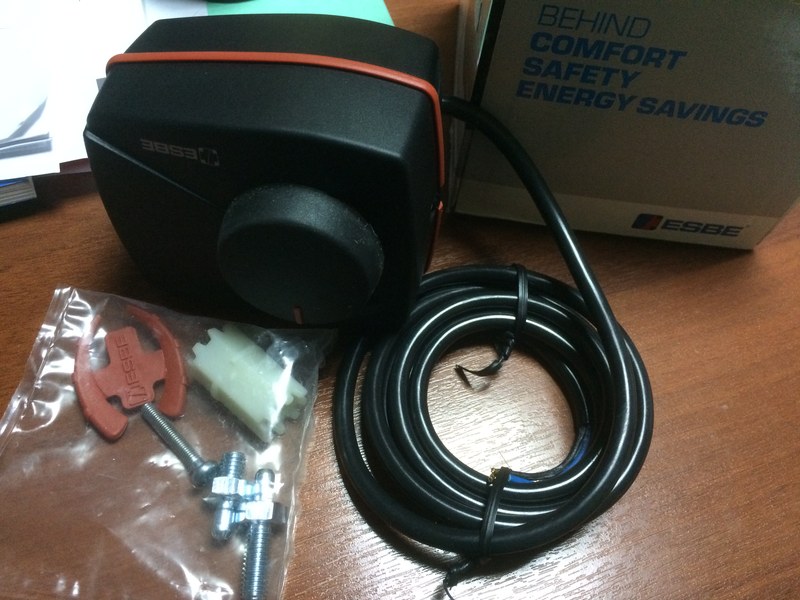

ESBE ARA663 — электрический поворотный привод, предназначенный для автоматического изменения положения трехходовых смесительных кранов. Устройство устанавливается на совместимую регулирующую арматуру и обеспечивает управляемое распределение горячего и охлажденного теплоносителя между гидравлическими потоками. Модель относится к серии ARA600 и рассчитана на напряжение питания 24 В переменного тока. Трехпозиционная схема управления позволяет внешнему регулятору формировать команды вращения в двух противоположных направлениях. Полный рабочий поворот выполняется за 120 секунд, что обеспечивает сравнительно плавное изменение положения регулирующего элемента.

Технические характеристики

Конструктивные и электрические параметры ESBE ARA663 определяют совместимость с клапанами и особенности взаимодействия с системой управления. Основные характеристики:

• производитель — ESBE,
• категория — электропривод трехходового крана,
• серия — ARA600,
• модель — ARA663,
• артикул — 12100300,
• напряжение питания — 24 В AC,
• частота — 50 Гц,
• тип управления — трехпозиционный SPDT,
• время поворота на 90° — 120 секунд,
• максимальный крутящий момент — 6 Н·м,
• рабочий угол — 90°,
• потребляемая мощность — 3 ВА,
• степень защиты корпуса — IP41,
• рабочая температура — от −5 до +55 °C,
• масса — около 0,4 кг.

Особенности конструкции

ESBE ARA663 изготовлен в компактном корпусе с интегрированным электродвигателем и редуктором. Механические компоненты рассчитаны на непосредственное управление поворотным штоком клапана, поэтому отдельная рычажная передача между приводом и арматурой не требуется. Понижающий редуктор преобразует вращение двигателя в медленное перемещение выходного соединения. Такая кинематическая схема позволяет развивать необходимый момент при небольших размерах электромеханического узла. Электрическое управление осуществляется посредством отдельных команд открытия и закрытия. Когда регулятор подает управляющее напряжение на соответствующий вход, двигатель перемещает вал в заданном направлении. Продолжительность команды определяет величину изменения положения. Для трехходового смесительного клапана такое перемещение означает изменение соотношения потоков, поступающих через его входные каналы. В результате изменяется температура жидкости на смешанном выходе гидравлического узла. Конструкция привода предусматривает ограничение рабочего хода. Поворот на 90° согласован с геометрией соответствующих клапанов, что позволяет использовать весь регулирующий диапазон арматуры без избыточного механического перемещения.

Области применения

Электропривод ARA663 используется в системах, где необходимо изменять температуру теплоносителя посредством трехходового смесительного клапана. Основные направления применения:

• водяные контуры напольного отопления,
• смесительные группы котельных,
• регулирование температуры радиаторных систем,
• системы отопления частных и коммерческих зданий,
• тепловые пункты,
• водяные теплообменные установки,
• гидравлические распределительные системы,
• контуры охлаждения промышленного оборудования,
• автоматизированные смесительные узлы,
• отопительные системы с погодозависимым управлением,
• водяные нагревательные установки,
• контуры теплоснабжения производственных помещений,
• системы регулирования температуры подачи,
• инженерное оборудование с трехходовыми клапанами.

Компания «Олниса» осуществляет поставки электроприводов ESBE ARA663 12100300 для промышленного и инженерного оборудования. В ассортимент продукции входят электромеханические устройства управления клапанами и комплектующие для автоматизированных гидравлических систем.

Преимущества

Эксплуатационные достоинства модели определяются компактностью, удобством регулирования и надежностью механической конструкции. Среди основных преимуществ выделяются:

• плавность изменения положения смесительного клапана,
• снижение необходимости ручного управления температурой,
• простота сопряжения с совместимой арматурой,
• небольшие монтажные размеры,
• устойчивость редукторного механизма к штатным нагрузкам,
• возможность использования в автоматизированных контурах,
• удобство местного ручного управления,
• сравнительно тихая работа,
• надежность удержания промежуточного положения,
• возможность интеграции в существующие схемы,
• простота электрического подключения,
• долговечность при соблюдении условий эксплуатации,
• удобство размещения в компактных смесительных узлах,
• практичность при обслуживании отопительных установок,
• универсальность применения в теплотехнических системах.

Таким образом, ESBE ARA600 ARA663 12100300 представляет собой поворотный привод для управления трехходовой регулирующей арматурой. Модель рассчитана на питание 24 В, трехпозиционное управление и перемещение выходного вала на 90°. Сочетание компактного исполнения, механического редуктора и возможности ручного управления позволяет использовать устройство в отопительных и промышленных гидравлических системах.
