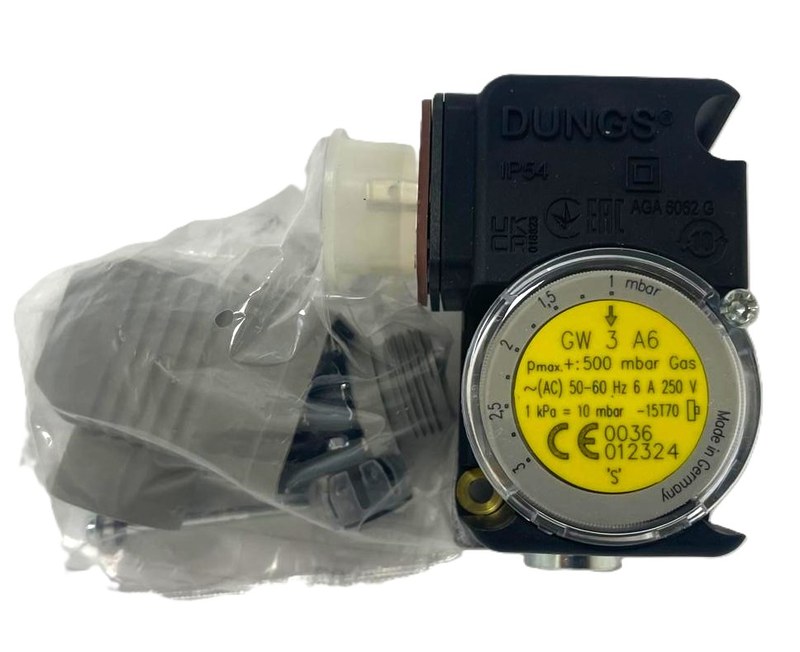

Реле давления газа DUNGS GW 3 A6: технические характеристики и преимущества
Dungs GW 3 A6 — механическое реле давления, преобразующее пороговое значение газа или разрешённой паспортом среды в дискретный сигнал для автоматики. Работа зависит от соответствия уставки проекту, подключения контактов и проходимости импульсного канала. Проверки проводят регулярно. Для числовых пределов следует использовать паспорт именно установленного исполнения: это позволяет сохранить корректную логику блокировки и избежать ошибок при работе с газовым оборудованием.
Принцип действия
Мембрана воспринимает давление через присоединительный канал и создаёт усилие, уравновешиваемое пружиной. При достижении уставки мембрана перемещает толкатель, который переключает микровыключатель. При обратном ходе контакты возвращаются после прохождения точки возврата. Разность порогов срабатывания и возврата образует дифференциал (гистерезис) и снижает частоту коммутаций около уставки. Последовательность действия включает этапы:
- поступление давления в чувствительную камеру,
- преобразование воздействия среды в перемещение мембраны,
- сопоставление усилия с настройкой пружинного механизма,
- переключение микровыключателя при достижении порога,
- передача дискретного сигнала во внешнюю автоматику,
- возврат контактов при достижении порога обратного переключения.
Уставку меняют регулировочным элементом только в разрешённых пределах. Диапазон, дифференциал и повторяемость переключения определяют по паспорту. Значения другой модели GW нельзя переносить по сходству корпуса.
Конструкция и подключение

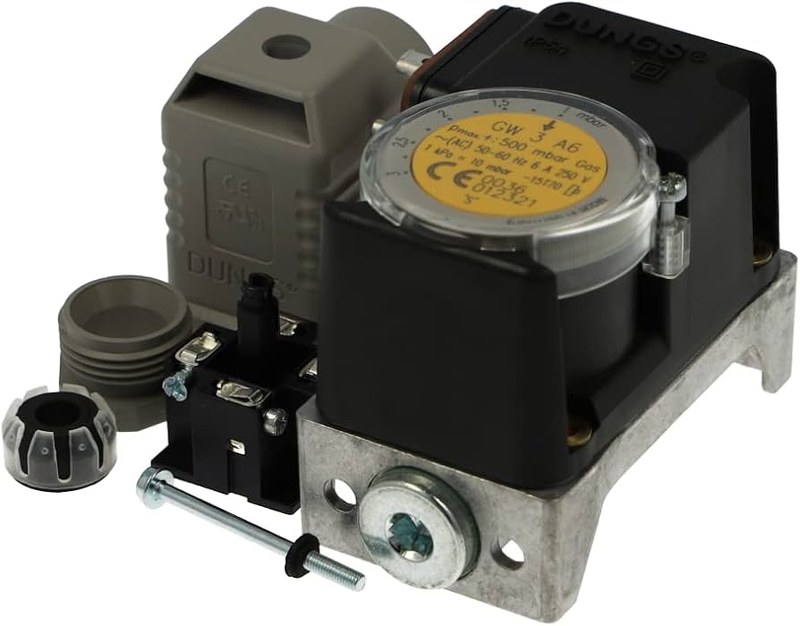

Корпус объединяет чувствительную камеру, мембрану, пружину, толкатель и контактный микровыключатель. Основные конструктивные элементы выполняют функции:
- корпус удерживает механизм и служит монтажной основой,
- мембрана воспринимает давление и преобразует его в перемещение,
- пружина задаёт сопротивление и порог срабатывания,
- толкатель передаёт движение на контактный механизм,
- микровыключатель формирует дискретное электрическое состояние,
- крышка защищает внутренние детали и узел настройки,
- присоединительный порт подводит контролируемую среду.
Проводники подключают по схеме на корпусе или паспортной диаграмме. Состояния контактов проверяют до проектирования цепи. Автоматика должна трактовать потерю давления как предусмотренное безопасное состояние. Допустимые напряжение и ток сверяют с номиналами конкретного изделия. Монтаж выполняют при снятом напряжении, контролируя зажимы и изоляцию.
Технические параметры и режимы
Перед включением в проект проверяют следующие параметры:
- диапазон настройки с нижним пределом около 0,4 мбар и верхним около 3 мбар для соответствующего варианта,
- максимальное давление корпуса, чувствительной камеры и соединительного канала,
- допустимую рабочую среду, в том числе требования к газу и воздуху,
- рабочую температуру окружающей среды и контролируемой среды,
- тип резьбового подключения и способ организации импульсного отвода,
- номинальные напряжение и ток контактной группы,
- степень защиты оболочки и разрешённое место установки,
- дифференциал, повторяемость и допуск уставки по паспорту.
В режиме контроля минимума контакты включают в цепь подтверждения давления. Пока параметр не достиг уставки, автоматика удерживает пуск заблокированным. После достижения порога контакт переключается, контроллер принимает разрешающий сигнал и выполняет дальнейшие этапы запуска. Если давление падает, контакт возвращается в исходное состояние, вызывая остановку или блокировку согласно схеме. Нормально замкнутый либо нормально разомкнутый контакт выбирают с учётом проектной логики и документации прибора.
Таким образом, Dungs GW 3 A6 — механическое реле давления семейства GW. Прибор переключает контактную группу при достижении заданного порога. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерных объектов. В ассортименте представлены компоненты автоматизации и контроля, в том числе оборудование для систем газоснабжения и тепловых установок. «Олниса» осуществляет поставку продукции для производственных задач, где необходимы надёжные приборы и подтверждённые технические параметры. Компания предлагает Dungs GW 3 A6 и другие позиции промышленного оборудования в рамках направления поставок.
