Устройство защитного отключения DEKraft УЗО-03: принцип работы и преимущества

УЗО DEKraft УЗО-03 2P контролирует остаточный ток в однофазной цепи. Номинал составляет 32 А, уставка дифференциального отключения — 100 мА. Два полюса одновременно размыкают фазу и нейтраль. В исправной цепи токи фазы и нейтрали взаимно компенсируются. При утечке через повреждённую изоляцию, корпус или землю возникает дисбаланс, запускающий расцепитель. УЗО ограничивает длительность аварийного режима, но не заменяет автомат от перегрузки и короткого замыкания.

Технические параметры

Номинальный ток нагрузки и ток дифференциального отключения описывают разные функции изделия. Основные обозначения модификации:

• тип — устройство защитного отключения без встроенной защиты от сверхтока,
• серия — DEKraft УЗО-03,
• число полюсов — 2P, разрыв фазы и нейтрали,
• номинальный ток In — 32 А,
• номинальный отключающий дифференциальный ток In — 100 мА, или 0,1 А,
• способ установки — монтаж в распределительном щите на DIN-рейку,
• напряжение, частота и климатические условия — по паспорту конкретной версии.

УЗО не отключается автоматически при превышении 32 А: сверхток может вызвать нагрев контактов. Устройство защищают автоматом или предохранителем, согласованным с кабелем и ожидаемым током КЗ. Напряжение, отключающую способность, габариты, сечения жил и момент затяжки проверяют по паспорту; обозначение их не задаёт. Уставка 100 мА предназначена для отключения при значительной утечке, в том числе при повреждении изоляции. Она выше распространённого порога 30 мА для дополнительной защиты человека и не заменяет его, когда он требуется проектом.

Принцип действия

Фаза и нейтраль проходят через общий магнитопровод. При балансе их потоки компенсируются; утечка создаёт остаточный поток, который воздействует на расцепитель и размыкает оба полюса. Цикл включает стадии:

• прохождение токов нагрузки через фазный и нейтральный полюса,
• сравнение создаваемых ими магнитных потоков,
• возникновение остаточного потока при утечке,
• передача сигнала измерительным узлом механизму расцепления,
• размыкание силовых контактов и прекращение питания,
• ручное повторное включение после установления причины отключения.

Оба рабочих проводника проводят через УЗО, PE — напрямую к защитной шине. Нейтрали разных групп не объединяют, соединение N–PE после устройства исключают. Кнопка «Тест» создаёт дисбаланс и проверяет механизм, но не измеряет фактический порог срабатывания.

Конструкция и монтаж

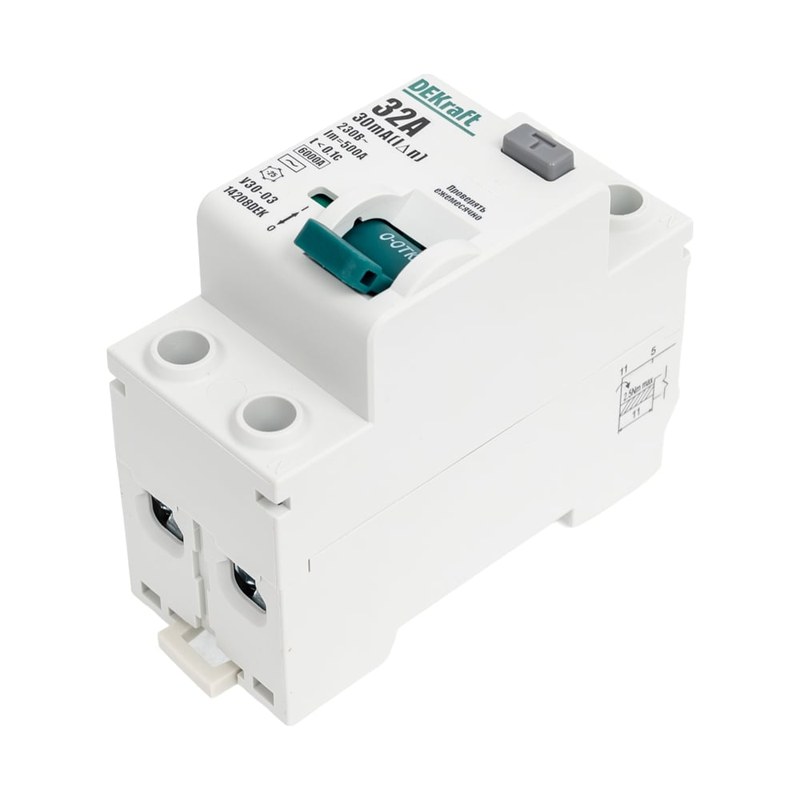

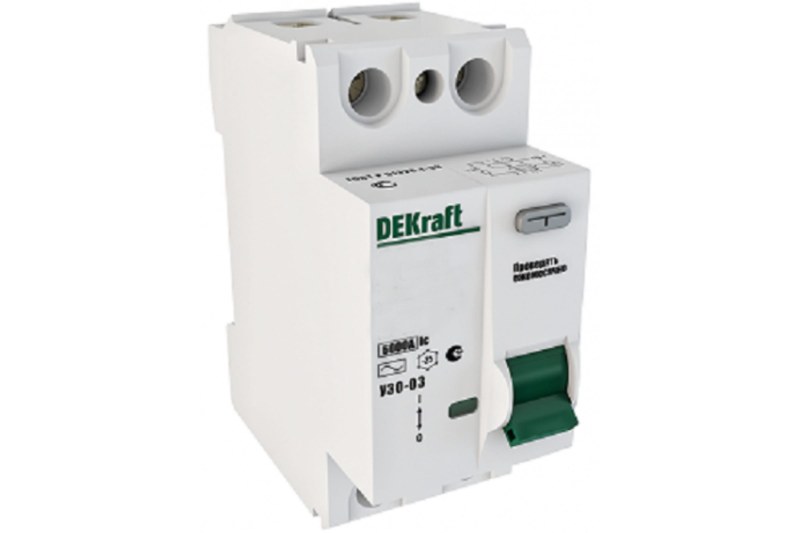

Модульный корпус содержит силовые контакты, измерительный трансформатор и расцепитель. На панели расположены рукоятка, кнопка тестирования и маркировка; общий механизм отключает два полюса. Габариты, клеммы, степень защиты и сечения проводников сверяют с паспортом. При монтаже следует соблюдать несколько правил:

• закреплять изделие на DIN-рейке внутри распределительного щита,
• подключать вход и выход согласно схеме на корпусе,
• разделять нейтрали всех групп, защищаемых разными УЗО,
• зачищать жилы на требуемую длину и затягивать клеммы с паспортным моментом,
• выбирать сечение кабеля с учётом тока и способа прокладки,
• проверять непрерывность PE и отсутствие соединения N–PE после аппарата.

Монтаж выполняют при снятом и проверенном напряжении. Проверяют коммутацию и затяжку клемм: ослабленный контакт вызывает нагрев. Температуру, влажность и положение установки принимают по документации; после сборки обеспечивают доступ к рукоятке и кнопке.

Проверка и применение

При нажатии «Тест» исправный аппарат отключает линию; отсутствие реакции требует проверки. Кнопка не заменяет измерения фактического тока и времени срабатывания специальным прибором. Фильтры, импульсные источники и длинные кабели создают фоновую утечку. При сумме около 100 мА возможно отключение без единичного отказа. Проверяют линии и изоляцию; защиту не блокируют и уставку без расчёта не повышают. Включают питание после устранения причины. В многоуровневой схеме одинаковые уставки и близкое время срабатывания могут отключить несколько аппаратов. Селективность согласуют по проекту с учётом характеристик и суммарных утечек. Рабочие состояния УЗО-03 различаются по балансу токов и положению контактов. Рукоятка показывает включение или отключение, но не определяет причину аварии. В цикле работы выделяют следующие режимы:

• нормальный режим — ток фазы возвращается через нейтраль, контакты остаются замкнутыми,
• аварийный режим — утечка формирует остаточный ток, превышающий рабочий порог устройства,
• отключённое состояние — механизм размыкает оба полюса и прекращает питание нагрузки,
• контрольное испытание — тестовая цепь создаёт искусственный токовый дисбаланс,
• восстановление — после определения и устранения причины оператор вручную включает аппарат.

Область применения

УЗО применяют в однофазных цепях при соответствии тока, напряжения и среды паспорту. Место установки зависит от заземления, вышестоящей защиты и нагрузки. Для электронных преобразователей проверяют форму остаточного тока и требуемый тип устройства. При проектировании необходимо учитывать ограничения аппарата:

• он не отключает перегрузку и короткое замыкание вместо автоматического выключателя,
• уставка 100 мА не равнозначна дополнительной защите с порогом 30 мА,
• защитный проводник PE не пропускают через измерительные полюса,
• нейтраль N не соединяют с PE после устройства,
• нейтрали отдельных групп не объединяют,
• после отключения выясняют причину утечки до повторного включения.

Таким образом, DEKraft УЗО-03 2P 32 А 100 мА отключает фазу и нейтраль при достижении установленного остаточного тока. Номинал 32 А характеризует нагрузку, уставка 100 мА — чувствительность; от сверхтоков защищает отдельный аппарат. Работа зависит от монтажа и соблюдения паспорта. «Олниса» — поставщик промышленного оборудования для производственных и инженерных объектов. Компания поставляет электротехнические аппараты и компоненты для систем распределения и защиты цепей. DEKraft УЗО-03 2P 32 А 100 мА можно приобрести в «Олниса» для электроустановок с соответствующими параметрами.
